Mis onKõrgepinge lülitusseade?

I. Põhidefinitsioon (kokkuvõtlik versioon)

Kõrgepinge lülitusseade: metalliga suletud soomustatud elektrijaotusseadmete komplekt nimipingega 3,6 kV～40,5kV, integreerivad kaitselülitid, eralduslülitid, maanduslülitid, trafod, kaitse- ja sekundaarjuhtimiskomponendid. See on kesk- ja kõrgepinge elektrijaotussüsteemide peamine esmane täielik seadmete komplekt.

Põhifunktsioonid: kasutatakse toitesüsteemides toite vastuvõtmiseks, jaotamiseks, lülitusjuhtimiseks, lühise- ja ülekoormustõrgete kaitseks, elektriisolatsiooniks, turvablokeeringuks ja töö jälgimiseks, laialdaselt kasutatav erinevatel kesk- ja kõrgepinge elektrijaotusstsenaariumidel.

Põhifunktsioonid: 1. Täielikult metallist suletud, mitme kambri sõltumatu isolatsiooniga, kaare- ja elektrilöögikindel; 2. Varustatud standardse viie ennetava mehaanilise + elektrilise blokeeringuga, et kõrvaldada väärkasutus; 3. Võttes vaakumkaitselüliti südamiku lülitamise ja kaitse täidesaatva komponendina; 4. Vastab kõrgepinge lülitusseadmete standarditele GB 3906, IEC 62271.

II. Kohaldamisala ja rakendusstandardid

Levinud pingetasemed: 10kV (12kV), 35kV (40,5kV). See on hädavajalik seade tööstus- ja kaevandusettevõtetele, alajaamadele, fotogalvaanilistele energiasalvestitele, tehase elektrijaotusele ja kasti tüüpi alajaamade toetamisele.

Rakendusstandardid: GB 3906, IEC 62271, ANSI/IEEE C37 seeria standardid, mis tagavad seadmete töö ohutuse, töökindluse ja universaalsuse.

III. Põhiklassifikatsioon (täismõõtmed)

1. Kapi struktuuri tüübi järgi

1. Väljatõmmatav tüüp (keskmiselt paigaldatav kapp): esindusmudelid KYN28A-12 (10kV), KYN61-40.5 (35kV). Kaitselüliti on väljatõmmatava veoki tüüpi; seda saab välja tõmmata ja jagada tööasendiks, katseasendiks ja isolatsiooniasendiks. Hooldus ei nõua kogu kapi elektrikatkestust, kõrgeima ohutustasemega ning see on tööstuse ja alajaamade tavamudel.

2. Fikseeritud tüüpi lülitusseadmed: esindusmudelid XGN2-12, GG1A. Kaitselüliti on kapis fikseeritud ja seda ei saa välja tõmmata; sellel on lihtne struktuur ja madal hind. Hooldus eeldab kogu liini elektrikatkestust, mida kasutatakse enamasti vanades tehasepiirkondades ja madala hinnaga elektrijaotusstsenaariumides.

3. Rõnga põhiseade: tüüpilised mudelid HXGN15-12, SF6 rõnga põhiseade. Sellel on väike maht ja see võtab vähem maad, mida kasutatakse enamasti kogukonna elektrijaotuses, munitsipaalringvõrgus ja kasti tüüpi alajaamades; see on enamasti koormuslüliti + kaitsme kombinatsioon, mis sobib terminali toitejaotusvajaduste jaoks.

4. Gaasiisolatsiooniga kapp (C-GIS): täielikult suletud SF₆/keskkonnasõbraliku gaasiisolatsiooniga, kapp on miniatuurne, niiskuskindel ja korrosioonikindel, sobib karmidesse keskkondadesse, nagu rannikualad, söekaevandused, kõrged merepinnad ja välialajaamad.

2. Isolatsioonimeetodi järgi

- Õhuisolatsioon (AIS): õhu + isolaatori kasutamine isolatsioonivahendina, madal hind, mugav hooldus, suur maht, sobib tavapäraste siseruumide elektrijaotussüsteemide jaoks.

- Gaasiisolatsioon (GIS/C-GIS): kasutatakse suletud gaasiga täidetud konstruktsiooni, millel on suurepärane isolatsioon ja kaarekustutusvõime, väike maht, hooldusvaba ja kõrge hind, mis sobib kõrgekvaliteediliste ja kompaktsete elektrijaotusstsenaariumide jaoks.

3. Kaitselüliti tüübi järgi

- Vaakumkaitselüliti: 10kV/35kV tavamudel, peamiselt VS1 ja ZN63 seeriad. Sellel puudub õlireostus, tugev kaarekustutusvõime, pikk kasutusiga ja hooldusvaba, sobib enamiku kesk- ja kõrgepinge elektrijaotusstsenaariumide jaoks.

- SF₆ kaitselüliti: kasutatakse enamasti pingetasemetel 35 kV ja kõrgemal, suure voolutugevuse ja tugevate katkestustingimuste korral, silmapaistvama isolatsiooni ja kaarekustutusvõimega.

- Koormuslüliti: Rõnga põhiseadmete tavaline komponent, mis suudab lülitada ainult tavalist koormusvoolu, ei saa katkestada lühisvoolu ja tõrkekaitse saavutamiseks tuleb see kombineerida kaitsmetega.

4. Kabineti funktsiooni ja eesmärgi järgi

IV. Kapi sisemine viiekambriline struktuur (näiteks KYN28A-12)

Kogu kapp on täielikult metallist suletud konstruktsiooniga ja iga sektsioon on üksteisest isoleeritud ilma kaarevalgustuseta. Veakaarte saab suunata rõhu vabastamiseks, maksimeerides personali ja seadmete ohutust. Konkreetne struktuur on järgmine:

1. Bussiruum (ülemine): korraldage peamised siiniribad ja haru siiniribad; varustatud rõhuvabastuskanaliga. Kui sees tekib lühis, saab kaare suunata ülespoole, et vabastada rõhk, vältides töötajate ja seadmete vigastusi teistes sektsioonides.

2. Kaitselüliti kamber (kesksüdamik): asetage vaakumkaitselüliti veok; varustatud klapi blokeerimisseadmega. Tõstuki väljatõmbamisel sulguvad kõrgepinge staatilised kontaktid automaatselt, et vältida pinge all olevaid osi kogemata puudutamast. Tõstukit saab paindlikult vahetada kolme asendi vahel: tööasend, katseasend ja isolatsiooni-/hooldusasend, et kohaneda erinevate töötingimustega.

3. Kaablikamber (alumine osa): see on sissetulevate ja väljuvate kaablite juhtmestiku asukoht; sisseehitatud voolutrafod (CT), maanduslülitid, piirikud, nulljärjestustrafod ja muud komponendid, mis vastutavad kaabliühenduse ja liinikaitse eest.

4. Seadme sekundaarne sektsioon (kapi ülemine esiosa): asetage mikroarvuti integreeritud kaitseseadmed, mõõte- ja juhtimisseadmed, indikaatortuled, nupud, reaalajas kuvad, temperatuuri ja niiskuse kontrollerid, sekundaarsed klemmliistud ja muud sekundaarsed seadmed, mis vastutavad seadmete jälgimise, juhtimise ja signaali edastamise eest.

5. Madalpinge juhtruum / mehhanismi ruum: asetage kaitselüliti töömehhanism, energiasalvesti mootor, sekundaarahela toiteallikas ja blokeeriv mehaaniline struktuur, mis on seadmete töö ja energia salvestamise põhiala.

V. Viie põhilise elektrikomponendi üksikasjalik selgitus

Kõrgepinge jaotusseadmete tuuma jõudluse määravad sisemised komponendid. Viis põhikomponenti täidavad oma ülesandeid ja töötavad koos, et tagada seadmete normaalne töö:

1. Vaakumkaitselüliti (seadme süda): põhifunktsiooniks on lülitusrežiim tavalistes töötingimustes ja automaatne väljalülitamine rikke korral, et katkestada rikkevool. Peamised parameetrid hõlmavad nimipinget, nimivoolu, lühise lühise katkestusvoolu (tavaliselt 20kA/25kA/31.5kA/40kA) ja termilise stabiilsuse nimivoolu, mis määravad otseselt seadmete kaitsevõime ja rakendatavad stsenaariumid.

2. Isoleeriv lüliti: kaare kustutusvõime puudub ja koormuse lülitamine on rangelt keelatud; põhiülesanne on moodustada hoolduse ajal ilmselge katkestuspunkt ja kinnitada seadmete elektrikatkestus visuaalse kontrolliga, et tagada hoolduspersonali isiklik ohutus.

3. Maanduslüliti: kasutatakse sundmaandamiseks seadmete voolukatkestuse hoolduse ajal, et vabastada seadme sees jääkpinge ja vältida juhuslikust jõuülekandest põhjustatud elektrilöögiga seotud õnnetusi; varustatud mehaanilise blokeeringuga kaitselülitite ja eralduslülititega, et tagada tööjärjestuse järgimine.

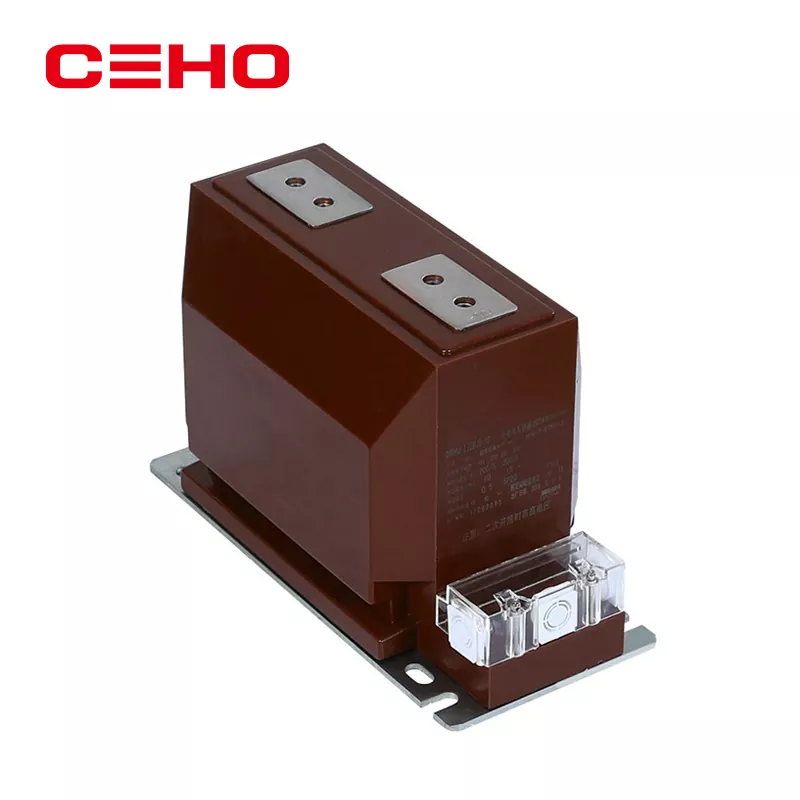

4. Trafod (CT/PT): jagatud voolutrafodeks (CT) ja pingetrafodeks (PT). CT kasutatakse peamiselt liinivoolu kogumiseks ja signaalide andmiseks elektrienergia mõõtmiseks ning liigvoolu/lühise kaitseks; PT-d kasutatakse peamiselt siini pinge kogumiseks ja signaalide saamiseks pinge mõõtmiseks, mõõtmiseks, ala-/liigpingekaitseks ja sünkroniseerimiseks.

5. Piiritur: põhifunktsioon on äikese ülepinge ja tööülepinge summutamine, jaotusseadmete ja sellele järgnevate trafode, kaablite ja muude seadmete isolatsioonikihi purunemise vältimine, mis on põhjustatud ülepingest, ning kaitsta kogu elektrijaotussüsteemi ohutust.

VI. Kõrgepinge lülitusseadmete "viie ennetamise" blokeerimine (kõrgeim prioriteet)

Kõik kõrgepinge jaotusseadmed on kohustuslikult varustatud kahekordsete viie ennetusblokeeringutega (mehaaniline + elektriline), mida ei saa sundida illegaalselt käsitsi töötama, välistades põhimõtteliselt väärkasutusõnnetused, sealhulgas:

1. Vältige kaitselülitite juhuslikku avamist ja sulgemist, et vältida liini tahtmatut ümberlülitamist;

2. Vältida eralduslülitite sisse- ja väljalülitamist koormusega, et vältida kaarepõletust ja seadmete kahjustusi;

3. Vältida maanduslülitite sulgemist elektriga, et vältida maanduslühise õnnetusi;

4. Vältida sulgemist ja toite andmist maandusjuhtmega, et vältida liini lühist ja seadmete kahjustusi;

5. Isikliku elektrilöögiga seotud õnnetuste vältimiseks vältige sisenemist pinge all olevatesse sektsioonidesse.

VII. Peamised tehnilised parameetrid (tööstuse üldstandardid)

Võttes näiteks tavaliselt kasutatava KYN28A-12 10 kV lülitusseadme (tavaline mudel), on peamised tehnilised parameetrid järgmised:

- Nimipinge: 12kV

- Nimisagedus: 50 Hz

- Nimivool: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A (saab valida vastavalt vajadusele)

- Nimi lühise katkestusvool: 20kA, 25kA, 31,5kA, 40kA

- Termilise stabiilsuse nimivool (4 s): vastab lühise katkestusvoolu nimivoolu tasemele

- Kaitsetase: kapp IP4X, sektsioon IP2X, tõhusalt tolmu- ja võõrkehade sissetungikindel

- Isolatsioonitase: toitesageduse vastupidavuspinge ja pikseimpulssitaluvuse pinge vastavad mõlemad riikliku standardi GB 3906 nõuetele

35kV KYN61-40.5 mudeli põhiparameetrid: nimipinge 40,5kV, nimivool 1250A～3150A, nominaalne lühise katkestusvool peamiselt 25kA ja 31,5kA, sobib 35kV alajaamadele ja suuremahulistele tööstuslikele elektrijaotusstsenaariumidele.

VIII. Toimimisloogika

Kõrgepinge lülitusseadmete kasutamine järgib ohutuse ja töökindluse tagamiseks rangeid tööprotseduure, mis jagunevad peamiselt kolmeks põhitöötingimuseks:

1. Tavaline toiteprotsess: Maanduslüliti avamine → Kaitselüliti tõstuk lükatud tööasendisse → Lahutuslüliti sulgumine → Kaitselüliti sulgemine → Siin on pingestatud, elektrienergia tarnitakse erinevatele koormustele.

2. Rikkekaitseprotsess: liinis ilmnevad lühis, ülekoormus, maandus ja muud rikked → Voolutrafo (CT) kogub ebanormaalseid signaale → Mikroarvuti kaitseseade toimib kiiresti → Kaitselüliti rakendub koheselt → Isoleerige rikkejoon, et tagada teiste ahelate normaalne töö ja vältida rikke laienemist.

3. Elektrikatkestuse hooldusprotsess: Kaitselüliti avamine → Tõstukit raputatakse katse-/isolatsiooniasendisse → Lahutuslüliti avamine → Maanduslüliti sulgemine → Pärast seadme pingevaba oleku kontrollimist saab kaane hooldustöödeks avada.

IX. Rakenduse stsenaariumid

Kesk- ja kõrgepinge elektrijaotuse põhiseadmetena hõlmavad kõrgepinge jaotusseadmed mitmeid valdkondi, nagu tööstus, inimeste elatis ja uus energia, sealhulgas:

- Elektrijaamade ja 35kV/10kV alajaamade põhilised elektrijaotussüsteemid, mis vastutavad voolu vastuvõtu, jaotamise ja kaitse eest;

- Suured tehased, keemiatööstus, kaevandused, metallurgia ja muud tööstuslikud töökojad, mis tagavad suure võimsusega seadmete stabiilse kõrgepinge elektrijaotuse;

- Ärikompleksid, haiglad, andmekeskused, raudteetransiit ja muud kohad, kus on kõrged nõuded toiteallika töökindlusele;

- fotogalvaanilised elektrijaamad, energiasalvestavad elektrijaamad ja tuuleenergia võimendusjaamad, mis kohanduvad uue energiatootmise kõrgepinge elektrijaotusvajadustega;

- Kõrgepinge elektrijaotusseade kasti tüüpi alajaama sees (kast alajaam), realiseerides miniatuurse ja integreeritud toitejaotuse.

X. Igapäevane hooldus ja tavalised vead

1. Igapäevased ülevaatuspunktid

Regulaarne ülevaatus võib pikendada seadmete kasutusiga ja õigeaegselt leida võimalikud vead. Keskenduge kontrollimisele: kas kapis on ebatavaline müra, kuumenemine ja kondensatsioon; kas märgutuled ja reaalajas kuvad on normaalsed; kas töömehhanismi energiasalvesti on piisav; kas sekundaarahela juhtmestik on lahti või vananenud; kas viie ennetava blokeeringu seade on paindlik ja töökindel.

2. Levinud vead ja lühikesed käsitsemisjuhised

- Kaitselüliti ei suuda energiat salvestada ega sisse/välja lülitada: Kontrollige energiasalvesti mootorit ja töömehhanismi ning tehke sekundaarahela toiteallika või mehaanilise ummistuse tõrkeotsing;

- Sekundaarse vooluahela lahtiühendamine ja kaitse rike: kontrollige sekundaarseid klemmiplokke ja kaableid ning tehke tõrkeotsing kaitseseadme parameetrite seadistustes või komponentide riketes;

- Kondensatsioon kapis ja isolatsioonilangus: kontrollige temperatuuri ja niiskuse regulaatorit ja niiskuse eemaldamise seadet, tugevdage kapi tihendust ja vältige niiske keskkonna mõju;

- Tõstuki lükkamise ja tõmbamise kinnikiilumise ja blokeerimise rike: Kontrollige tõstuki juhtsiinit ja blokeerivat mehaanilist konstruktsiooni, puhastage praht ja tehke määrdehooldus;

- Trafo soojendus ja klemmiploki eemaldamine: kontrollige juhtmestiku tihedust ja tehke trafo ülekoormuse või halva kontakti tõrkeotsing.

XI. Kõrgepingelülitusseadmete eelised

1. Kõrge ohutus: täielikult metallist suletud konstruktsioon, tõhus kaarekindel ja elektrilöögikindel, mitme kambriga isolatsioonikonstruktsioon vähendab rikete leviku ohtu;

2. Ohutu töö: täielik viie ennetussüsteemiga blokeerimisseade, mis välistab käsitsi valesti kasutamise mehaaniliselt ja elektriliselt, tagades personali ja seadmete ohutuse;

3. Tugev töökindlus: vaakumkaare kustutustehnoloogia vastuvõtmine, õlireostuse puudumine, madal müratase, pikk kasutusiga ja pikk hooldusvaba periood;

4. Suur paindlikkus: Modulaarne disain, mugav paigaldus, hooldus ja komponentide vahetamine ning seda saab paindlikult valida vastavalt stseeni vajadustele;

5. Intelligentne uuendus: saab varustada intelligentse integreeritud kaitse, võrgutemperatuuri mõõtmise, osalise tühjenemise jälgimise ja muude moodulitega, et teostada elektrijaotussüsteemi intelligentset jälgimist ja juhtimist, kohanedes kaasaegsete nutikate võrkude vajadustega.

Kokkuvõte

 Kõrgepinge jaotusseade (3,6 kV～40,5 kV) on südamikuga metallist suletud toitejaotusseade, mis integreerib võimsuse juhtimise, kaitse ja jälgimise komponente, mida kasutatakse laialdaselt erinevates kesk- ja kõrgepinge stsenaariumides.

KKK-d

1. Mis on kõrgepinge jaotusseade?

Metallkattega soomustatud toitejaotusseade (3,6 kV～40,5 kV), mis ühendab põhikomponente, on kesk- ja kõrgepinge elektrijaotuse põhiseade.

2. Millised on selle põhifunktsioonid?

Toite vastuvõtt, jaotus, lülitusjuhtimine, rikkekaitse, elektriisolatsioon, turvablokeering ja töö jälgimine.

3. Millised on peamised kapitüübid?

Väljatõmmatav (keskele paigaldatav), fikseeritud tüüpi, rõngaspõhi ja gaasiisolatsiooniga kapp (C-GIS).

4. Millised on levinumad isolatsioonimeetodid?

Õhuisolatsioon (AIS) ja gaasiisolatsioon (GIS/C-GIS).

5. Mis on peamised elektrilised komponendid?

Vaakumkaitselüliti, eralduslüliti, maanduslüliti, CT/PT trafod ja piirik.

Mis on "viie ennetamise" blokeering?

Vältida kaitselülitite väärkasutust, eralduslülitite koormuslülitamist, maanduslülitite pingestatud sulgemist, maandusjuhtmetega sulgemist ja pinge all olevatesse sektsioonidesse sisenemist.

6. Millised on levinumad mudelid ja parameetrid?

KYN28A-12 (10kV, 630A～4000A); KYN61-40,5 (35kV, 1250A～3150A).

7. Millised on peamised rakendusstsenaariumid?

Elektrijaamad, alajaamad, tööstuslikud töökojad, kaubanduskompleksid, fotogalvaanilised/energiasalvestid ja kast-alajaamad.

8. Mis on levinud vead?

Kaitselüliti rike, sekundaarahela lahtiühendamine, kapi kondensatsioon, veoauto kinnikiilumine ja trafo soojenemine.

9. Millised on selle eelised?

Kõrge ohutus, ohutu töö, tugev töökindlus, suur paindlikkus ja toetus intelligentsele uuendamisele.
