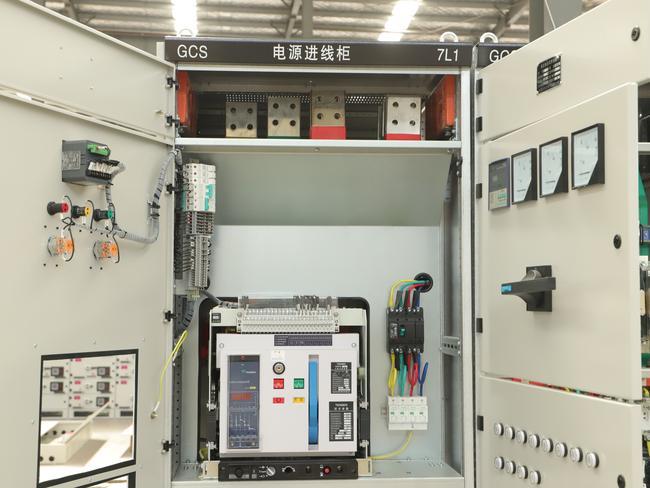

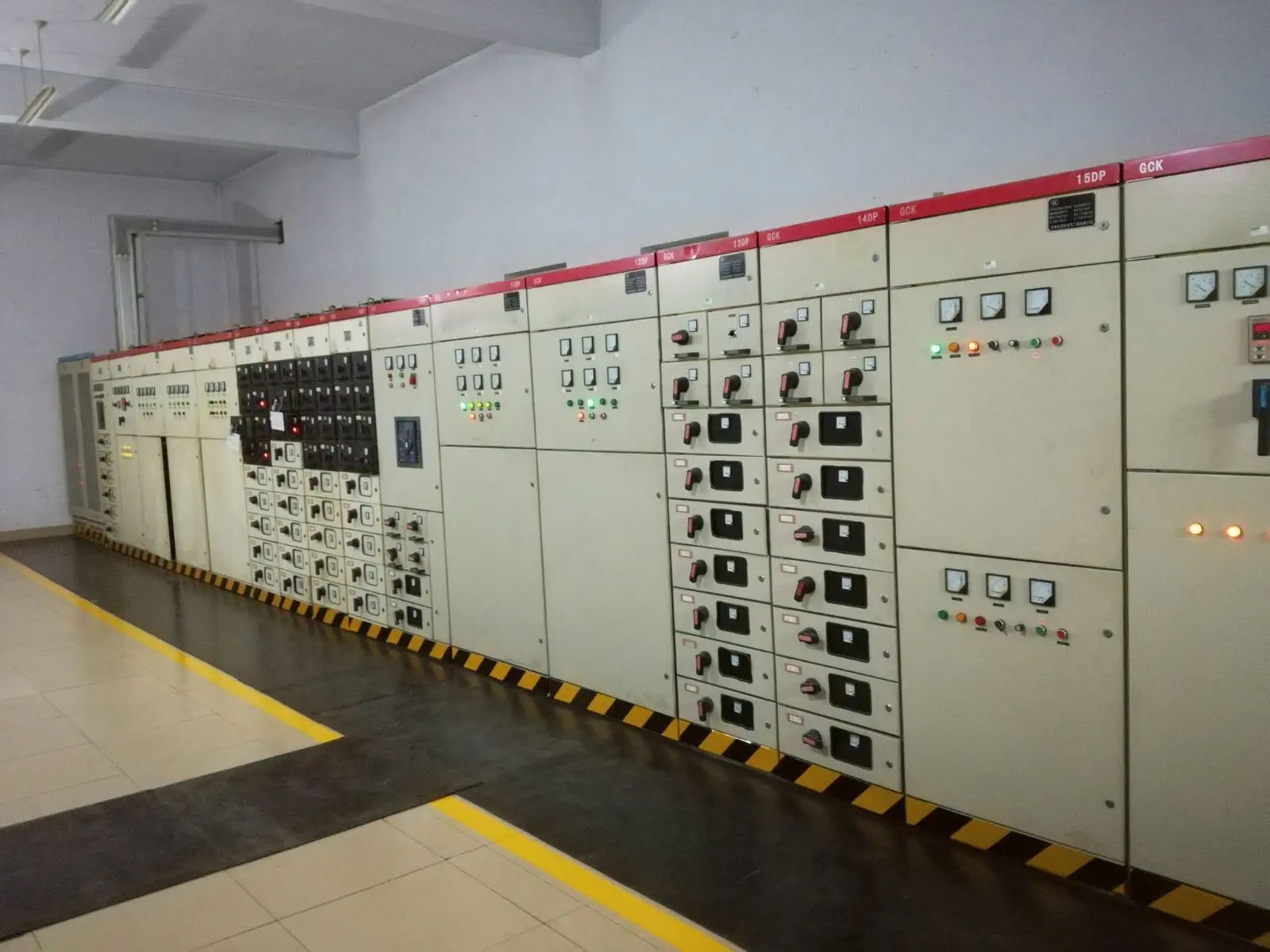

Madalpinge sisendkappide kaitseloogika dekodeerimine: kuidas saavutada ohutu ja usaldusväärne toiteallikas?

I. Elektriohutus ja süsteemitaseme positsioneerimine

Kuna see on kogu madalpinge elektrijaotussüsteemi koguvõimsuse sisend, on see kogu jaama elektrijaotuse esmane kaitsevärav. Rikked mõjutavad kogu madalpingesüsteemi, seega on töökindlus esmatähtis.

Sissetuleva liini, siiniühenduse ja väljuva liini loogikat on vaja rangelt eristada, et vältida vale paralleelstamist ja ebaõiget jõuülekannet.

Vastama süsteemi isolatsiooni kooskõlastamise nõuetele; isolatsiooni nimipinge, võimsuse sageduse taluvuspinge ja faaside/faaside/faaside ja maanduse vahekaugused peavad vastama eeskirjadele, et vältida roomamist, rikkeid ja faasidevahelisi lühiseid.

II. Põhiline elektriline jõudlus (kõva tehnoloogia)

Nimitööpinge ühildub süsteemi faasipinge ja liinipingega, tagades pikaajalise töö ilma nimitaluvuspinget ületamata ning kohandudes kohapealsete toitesageduse ja harmooniliste tingimustega.

Pideva nimivoolu kandevõime: kapi, pealiini, sissetuleva kaabliühenduse ja kaitselüliti korpuse pikaajalist temperatuuritõusu tuleb kontrollida ning kontaktidel ja vaskvarrastel ei tohi tekkida ülekuumenemist, värvimuutust ega ablatsiooni.

Lühiskindlus ja katkestusvõime

Lõplik/töötav lühise katkestusvõime peab olema suurem kui kohapealse süsteemi maksimaalne lühisvool.

Lühiajaline vastupidavusvool ja maksimaalne vastupidavusvool vastavad standarditele; kapi korpus ei tohi deformeeruda, siinid ei tohi nihkuda ja isolatsiooniosad ei tohi lühiselöögist lõhkeda.

Temperatuuri tõusu ja soojuse hajumise disain: kapi ventilatsioonikanalid on mõistlikud, sujuva õhu sisse- ja väljalaskeavaga üleval ja all; tihedas siini- ja kaitselülitipiirkondades ei akumuleeru soojust ning pikaajalisel suurel koormusel töötamisel vastab temperatuuritõus normidele.

III. Kaitseloogika ja juhtimisfunktsioonid

Olulised kaitsed: ülekoormuse pikaajaline viivitus, lühise lühiajaline viivitus, lühise hetkeline kaitse ja maandustõkete kaitse. Kaitsekõver vastab allavoolu koormuse omadustele.

Varustatud alapinge/pingekoo väljalülitusfunktsiooniga, mis lülitub automaatselt välja, kui elektrivõrk kaotab toite ja hoiab ära isesulguva löögi, kui toide taastub.

Kaitseseadete hierarhiline koordineerimine: Sissetuleva liini kaitse tuleb valikuliselt kooskõlastada allavoolu väljuva liini kaitsega, et vältida sissetuleva põhiliini täielikku väljalülitumist allavoolu väiksemate rikete tõttu.

Usaldusväärne sekundaarahel: Juhttoiteallika, sulgemis- ja avamisahelad ning blokeerimisahelad on standardselt ühendatud, ilma virtuaalse ühenduseta või valesti töötamata.

Madalpinge sissetuleva kapi kaitse loogikaplokkskeem (tekstiversioon)

a. Üldine signaalivoo plokkskeem

Peamise põhiahela vool → Voolutrafo (CT) diskreetimine → Intelligentne kontroller (ACB vabastus) → Loogiline otsus: Pikaajaline viivitus / Lühiajaline viivitus / Hetkeline / Maandusviga / Alapinge → Täitke toimingu sätted → Väljalülituskäsk → Kaitselüliti väljalülitusmehhanism → Katkesta sissetulev peaahel

b. Nelja peamise kaitseharu plokkskeemid

Ülekoormuse pikaajalise viivituskaitse loogika Koormusvool ületab standardset → CT proovid ja saadab kontrollerile → Ühineb pöördaja pikaajalise viivituskõveraga → Pikk viivitus väikese ülekoormuse korral, lühike viivitus tõsise ülekoormuse korral → Viivitus aegub → Väljalülitus

Lühise lühiajalise viivituskaitse loogika Lühis tekib allavooluahelas → Lühisvool käivitab sissetuleva liini kontrolleri → Sissetulev liin seab lühiajaliseks viivituseks 0,1～0,3 s → Esmalt oodake, kuni väljuva liini kaitselüliti koheselt rakendub, et rike kõrvaldada → Kui väljuv liin ei rakendu / tõrget ei kõrvaldata → Viivitus aegub → Sissetuleva liini väljalülitused (vältida ületamist)

Lühise hetkekaitse loogika Tõsine lühis siini lähedal või sissetuleva liinikilbi sees → Lühise vool ületab tunduvalt hetkeseadistust → Käivitub otse ilma lühiajalise viivituse või ootamiseta → Kontroller annab kohe käsu → Kaitselüliti lülitub kohe välja

Maandusrikete kaitse loogikameetod 1: nulljärjestusega CT kogub kolme faasi + N vektorite summa. 2. meetod: kontroller arvutab nulljärjestuse voolu kolmefaasilise vooluga töötamise kaudu → tuvastab, et tasakaalustamata nulljärjestuse vool ületab standardset → Määrab ühefaasilise väljalülituse / viivitusega maanduse / isolatsiooni kahjustuse või lekke

c. Alapinge/pingekaotuse kaitse loogikaplokkskeem

Sissetuleva liini pinge langeb / väline elektrivõrk kaotab voolu → Alapinge vabastus jälgib pinget reaalajas → Pinge on seatud lävest madalam → Alapinge vabastus toimib → Sundreageering → Pärast elektrivõrgu taastamist ei ole automaatne uuesti sulgemine lubatud; sulgeda saab ainult käsitsi/loogilise loaga

d. Blokeerimisloogika plokkskeem kahe sissetuleva liini ja siiniühenduse jaoks (kolme lülitiga blokeering)

1# Sissetulev liin on suletud

↓

Elektrilised abikontaktid + mehaaniline keps

↓

Blokeerige 2# sissetuleva liini ja bussiühenduse sulgemisahelad

2# Sissetulev liin on suletud

↓

Blokeerige samaaegselt 1# sissetuleva liini ja bussiühenduse sulgemisahelad

Bussiühendus suletud

↓

Blokeerige samaaegselt 1# ja 2# sissetulevate liinide sulgemisahelad

Põhireegel: ainult kaks kolmest lülitist võivad igal ajal olla suletud asendis; kõigi kolme lüliti korraga sulgemine on rangelt keelatud.

e. Ülemise ja alumise taseme kaitse koordinatsiooniloogika plokkskeem

Väljuva liini kapp: Lühise hetkeline väljalülitus → Ajavahe sammude koordineerimine → Sissetulev liinikapp: Lühise lühiajaline viivitusreision → Teostus: Allavoolu tõrked rakenduvad allavoolu lülitite, mitte peamise sissetuleva liini abil, tagades toiteallika selektiivsuse.

IV. Mehaaniline blokeering ja elektriline blokeering (kõrgeim prioriteet)

Üks sissetulev liin: mehaaniline blokeering kapi ukse ja lüliti vahel; ust ei saa sulgemisel avada ja lüliti on sunnitud ukse avamisel rakenduma, et vältida juhuslikku sisenemist pingevahemikku.

Kahe sissetuleva liini + siiniühenduse stsenaarium: elektrilise ja mehaanilise blokeeringu topeltblokeerimine, mis keelab rangelt kahe sissetuleva liini samaaegse sulgemise ning sissetulevate liinide ja bussiühenduse ebaseadusliku paralleelse ühendamise, et vältida ringlust, lühist ja trafo läbipõlemist.

Kaitselüliti enda mehaaniline struktuur on töökindel, sulgub ja avatakse kohapeal, puudub ummistus ja energiasalvestusmehhanism töötab usaldusväärselt.

V. Kapi ehitus ja siinitehnoloogia

Kapi plaadi tugevus ja raami jäikus on piisavad, et seista vastu lühisele elektromotoorjõule ilma raputamise või deformatsioonita.

Peamised siini tehnilised andmed, paigutus ja isolatsioonitoed vastavad eeskirjadele; faasijärjestuse paigutus on standardne ning faas-faas ja faas-maa isoleerivad vaheseinad on valmis.

Täielik maandussüsteem: kapi raam, uks, külgpaneelid ja bussikinnituskapp on kõik usaldusväärselt ja tsentraalselt maandatud ning pideva ja katkematu maandusteega.

Kaitsetase on kohandatud kohapealse keskkonnaga, vältides tolmu, pritsmete ja väikeste loomade sattumist kappi, et tekitada lühiseid.

VI. Jälgimine ja kuva konfigureerimine

Voolu ja pinge standardne reaalajas jälgimine, mis võimaldab kontrollida kolmefaasilist tasakaalu ja pinge hälvet.

Varustatud reaalajas kuvaseadmega, mis võimaldab intuitiivselt hinnata, kas sissetulev liin on pinge all, vältides juhuslikku puudutamist ja vale hooldust.

Vajalik temperatuuri ja niiskuse jälgimise konfiguratsioon ning kapisisene kondensatsiooni vältimine ja kontroll, et vältida niiskuse kondenseerumisest põhjustatud isolatsiooni halvenemist.

VII. Keskkond ja töö kohandamine

Kohandage kohapealse kõrguse, temperatuuri ja niiskuse, tolmu ja söövitava gaasi keskkonnaga; isoleerivad osad ja korpuse korpus vastavad korrosiooni- ja ilmastikukindluse standarditele.

Kapisisene kondensaadi ja hallituse vältimise disain; kütte- ja niiskuse eemaldamise seadmed on konfigureeritud niisketes kohtades.

Reserveerida hooldusruum ning kaabli sisse- ja väljalaskeava; juhtmestik on korralik ning primaar- ja sekundaarahel on häirete vältimiseks eraldi marsruuditud.

VIII. Kasutus- ja hooldus- ja ohutuskontroll

Varustatud ilmsete murdekohtadega, et isoleerida toiteallikas hoolduse ajal usaldusväärselt.

Suudab rakendada elektrikatkestuse märgistamise ja lukustuse hooldusprotsessi ohutute töötingimustega.

Komponendid on paigutatud mõistlikult, hõlbustades igapäevast kontrolli, temperatuuri mõõtmist, pingutamist ja komponentide hilisemat vahetamist ilma hoolduse ummikuteta.

Kokkuvõte

Madalpinge sisendkapp on madalpinge elektrijaotussüsteemi põhivärav, mis täidab olulisi ülesandeid toiteallika juurdepääsu, ohutuskaitse ja koormuse jaotuse osas. Selle põhiprobleemid keskenduvad kaheksale aspektile: elektriohutuse positsioneerimine, südamiku elektriline jõudlus, kaitseloogika ja juhtimine, blokeerimiskaitse, kapi ja siinitehnoloogia, seirekonfiguratsioon, keskkonna kohandamine ning töö- ja hooldusohutus. Nende hulgas on kaitseloogika (sealhulgas ülekoormus-, lühis-, maandusrike, alapingekaitse) ja topeltblokeering (mehaaniline + elektriline) võti kapi ohutu ja stabiilse töö tagamiseks, mis võib tõhusalt ära hoida rikke laienemist, ebaõiget töötamist ja ohutusõnnetusi. Kõigi näitajate ratsionaalne sobitamine ja tehniliste standardite range järgimine on madalpinge sisendkapi pikaajalise usaldusväärse töö eelduseks.

KKK (korduma kippuvad küsimused)

Q1: Mis on madalpinge sissetuleva kapi põhiroll elektrijaotussüsteemis?

A1: see on madalpingesüsteemi kogutoite sisselaskeava ja esmase kaitsevärav, mis vastutab voolule juurdepääsu, tõrkekaitse ja allavoolu elektrijaotuse eest ning selle töökindlus mõjutab otseselt süsteemi ohutut töötamist.

Q2: Miks on sissetulevate liinikappide puhul oluline kaitseseadete valikuline kooskõlastamine?

A2: See tagab, et allavoolu tõrked käivitatakse esmalt väljuvate liinide lülitite abil, vältides süsteemi täielikku katkestust ja tagades toiteallika järjepidevuse.

Q3: Mis on topeltblokeeringu (mehaaniline + elektriline) eesmärk kahe sissetuleva liini + siiniühenduse stsenaariumis?

A3: See keelab lülitite vale paralleelse ühendamise, vältides tsirkulatsioonivoolu, lühise ja trafo läbipõlemist, et tagada süsteemi ohutus.

Q4: Milliseid tegureid tuleks madalpinge sisendkapi keskkonna kohandamisel arvesse võtta?

A4: kohaneda kohapealse kõrguse, temperatuuri, niiskuse, tolmu ja söövitava gaasiga; konfigureerige kondensatsioonivastased seadmed ja sobiv kaitsetase.

Q5: Kuidas tagada madalpinge sisendkappide hooldustoimingute ohutus?

A5: Varustage ilmsed murdekohad, rakendage voolukatkestuse märgistamist ja lukustamist ning korraldage komponendid mõistlikult, et vältida hoolduse ummikuid.
