Mida peaksin tegema, kui õlisse sukeldatud trafo lekib õli?

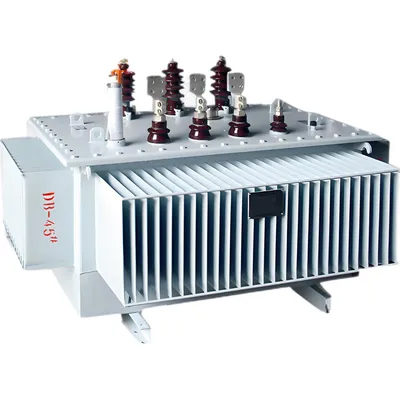

Elektrisüsteemi põhiseadmetena mängivad õliga sukeldatud trafod energia ülekande- ja jaotusprotsessis olulist rolli. Nende stabiilne töö on otseselt seotud toitesüsteemi usaldusväärse toiteallikaga. Õlileke on õlitrafode üks levinumaid ja tüüpilisemaid defekte. Kui seda ei suudeta õigel ajal avastada ja sellega tegeleda, ei saasta see mitte ainult keskkonda ja raiskab ressursse, vaid põhjustab ka isolatsiooniõli taseme langust, isolatsioonivõime langust ning raskematel juhtudel võib see põhjustada isegi suuri õnnetusi, nagu isolatsiooni purunemine ja mähise läbipõlemine.

Seetõttu on trafode pikaajalise töökindla töö tagamiseks väga oluline teadusliku ja süstemaatilise õlilekke tuvastamise ja puhastamise kava koostamine.

I. Õlitrafo tähtsus

Elektrisüsteemi põhiseadmetena mängivad õlitrafod energia edastamise ja jaotamise protsessis asendamatut võtmerolli. See realiseerib pinge suurendamise või vähenemise elektromagnetilise induktsiooni põhimõttel, rahuldades seeläbi erinevate ühenduste elektrienergia nõudlust ja vähendades tõhusalt energiakadu jõuülekande ajal.

Kaasaegsetes elektrisüsteemides kasutatakse õlitrafosid laialdaselt elektrijaamades, alajaamades ja jaotusvõrkudes nende lihtsa hoolduse, madala hinna ja laia kasutusala tõttu. Eriti suure koormusega töötingimustes võivad õlitrafod toetuda oma heale soojuse hajumise ja stabiilsetele isolatsiooniomadustele, et tagada toitesüsteemi pidev ja usaldusväärne toiteallikas. Kuna aga võimsusnõudlus kasvab jätkuvalt, on suurenenud ka trafo töörõhk, mis muudab selle stabiilsuse ja ohutuse oluliseks eelduseks toiteallika kvaliteedi tagamisel. Seetõttu on õlitrafode tööomaduste ja rikete käsitlemise tehnoloogia põhjalik uurimine elektrisüsteemi üldise töökindluse parandamiseks väga oluline.

II. Õlitrafode õlilekke peamised ohud

Enne avastamise ja ravi arutamist on vaja selgitada õlilekke võimalikke tagajärgi:

• Vähenenud isolatsioonivõime: kui õlitase on liiga madal, puutuvad mähised ja raudsüdamik kokku õhuga, muutuvad niiskeks ja oksüdeeruvad, mille tulemuseks on isolatsiooni tugevuse vähenemine.

• Tuleoht: lekkiv trafoõli on tuleohtlik ja võib kergesti põhjustada tulekahju, kui see puutub kokku kõrge temperatuuriga komponentide või elektriliste sädemetega.

• Keskkonnareostus: trafoõli sisaldab mitmesuguseid mürgiseid ja kahjulikke aineid, mis pärast lekkimist saastavad pinnast ja vett.

• Majanduslikud kahjud: sage õlide täiendamine, seiskamine hoolduseks ja rikkekadud suurendavad oluliselt kasutus- ja hoolduskulusid.

III. Õlitrafode õlilekke levinumad asukohad ja põhjused

Levinud lekkekohad Peamised põhjused

• Kehv keevituskvaliteet, pinge kontsentratsioon, korrosioon ja perforatsioon keevisõmblustes ja äärikühendustes
• Tihendid (tihendid, tihendusrõngad) materjali vananemine, elastsuse kaotus, kokkusurumise jäävdeformatsioon
• Korpuse kork on lahti, tihend ei ole tihe ja siserõhk on liiga kõrge
• Kraanilüliti sagedane kasutamine põhjustab kulumise ja tihendi rikke
• Vale paigaldus ja vibratsiooniväsimus radiaatori ja kütusepaagi vahelises ühenduses

IV. Õlilekke tuvastamise meetodid õlitrafodes

Erineva raskusastmega lekete korral tuleks kasutada tavapäraste kontrollide, perioodiliste kontrollide ja eritestide kombinatsiooni.

1. Välimuse kontrollimise meetod

Visuaalne kontrollimeetod on traditsiooniline kontrollimeetod, mis jälgib visuaalselt trafo välispinda, et otsida õliplekke, õliplekke ja muid lekkemärke. Selle meetodi tööprotsess on suhteliselt lihtne, tuginedes peamiselt kontrollipersonali visuaalsele vaatlusele ja empiirilisele hinnangule ning sellel on praktilistes rakendustes kõrge rakendatavus. Täpsemalt peavad kontrollivad töötajad ükshaaval kontrollima trafo paaki, keevisõmblusi, äärikuühendusi ja muid võimalikke lekkeosi, pöörates erilist tähelepanu sellele, kas seal on õlijääke või õli levikut. Lisaks saab visuaalse kontrolli meetodit kombineerida lihtsate abivahenditega, nagu taskulamp või suurendusklaas, et parandada peente lekkemärkide tuvastamist. Kuigi selle meetodi eelisteks on lihtne töö ja madal hind, on selle tuvastamise täpsus madal, varjatud või jälitatud lekkeprobleeme on raske tuvastada ning see sõltub suuresti kontrollipersonali subjektiivsest kogemusest, mis võib viia valehinnanguni või tuvastamata jätmiseni. Seetõttu kasutatakse visuaalseid kontrollimeetodeid sageli pigem esialgse sõelumismeetodina kui iseseisva õlilekke tuvastamise lahendusena.

2. Stressi testimise meetod

Surve testimise meetod on meetod, mis rakendab trafo sisemusse teatud survet ja jälgib rõhu muutusi, et teha kindlaks leke. Selle meetodi põhiprintsiip seisneb selles, et kui trafo sees on lekkekoht, siis lekke tõttu rakendatav rõhk väheneb ning rõhumuutuse kõvera kaudu saab analüüsida lekke asukohta ja tõsidust. Konkreetne tööprotsess hõlmab: esmalt trafo sisemuse täitmist kuiva õhu või inertgaasiga etteantud rõhuni, seejärel õhu sisselaskeklapi sulgemist ja pidevat rõhumuutuste jälgimist. Kui rõhulanguse kiirus ületab seatud läve, näitab see lekke olemasolu; vastupidi, esialgselt saab kindlaks teha, et seadmete tihendusomadused on head. Survetestimise meetod näitab suurt tundlikkust suuremate lekkepunktide tuvastamisel ja sobib eriti hästi äsja paigaldatud või kapitaalremondi läbinud trafode vastuvõtutestimiseks. Sellel meetodil on aga ka teatud piirangud, näiteks väikeste või silmapaistmatute lekete halb tuvastamine ning võimetus lekkekoha konkreetset asukohta täpselt kindlaks teha. Lisaks nõuab stressitesti meetodi rakendamine professionaalset varustust ja tehnilist tuge ning tööprotsess on suhteliselt keeruline, mistõttu selle praktiline rakendamine on sageli stsenaariumitega piiratud.

3. Fluorestsentslekke tuvastamise meetod

Sobib väikeste lekkekohtade otsimiseks.

Põhimõte: lisage trafoõlile fluorestseeruv aine, laske sellel teatud aja jooksul töötada ja kasutage kahtlase piirkonna kiiritamiseks ultraviolettlampi. Lekkeala kiirgab eredat fluorestsentsi.

Eelised: kõrge tundlikkus, suudab tuvastada mikroinfiltratsioonipunkte.

Puudused: toiming on suhteliselt keeruline ja nõuab õli peatamist või tühjendamist.

4. Ultraheli testimismeetod

Sobib sise- või varjatud osadele, mida ei ole visuaalselt võimalik jälgida.

Põhimõte: kasutage ultraheliandureid, et tabada lekke ajal tekkivaid kindla sagedusega helilainete signaale.

Eelised: mittekontaktne, ei mõjuta elektromagnetilised häired.

Puudused: seda mõjutab suuresti keskkonnamüra ja see nõuab kogemust.

5. Infrapuna termopildi tuvastamine

Kasutatakse peamiselt lekkest põhjustatud temperatuurihäirete analüüsimisel.

• Põhimõte: leke põhjustab halva kohaliku õlivoolu või ebapiisava õlimahu, mis põhjustab ebanormaalset temperatuurijaotumist.

• Rakenduse stsenaarium: kõikehõlmav otsustus koos muude vahenditega, mida ei kasutata ainult lekkekriteeriumina.

V. Õlitrafode õlilekke raviplaan

Lekke tõsiduse ja konkreetse asukoha alusel kasutage erinevaid ravistrateegiaid.

1. Väiksemate lekete (nt vananevate tihendite) töötlemine

• Pingutage polte: äärikühenduste jaoks pingutage polte ühtlaselt diagonaalses ristis, et vältida nihket.
• Vahetage tihendid: valige õlikindel kumm (nt nitriilkummi, fluorokumm), mis on kooskõlas algse disainimaterjaliga või millel on parem jõudlus; Puhastage tihendussoon, et vältida õliplekke ega lisandeid; Pingutage kindlaksmääratud pöördemomendiga, et vältida tihendi kahjustusi või ääriku deformeerumist, mis on põhjustatud liigsest pingutamisest.

2. Keevisõmbluse lekke ravi

• Õlikeevitusremont (ainult erakorraline remont): Rakendage rangelt tulitöölubade süsteemi; Puhastage lekkekoha ümbruses olevad õliplekid ja isoleerige need asbestilapiga; Madala voolu ja kiire punktkeevituse kasutamine, et vältida kasti läbipõlemist ja õlipritsmete tekitamist.
• Õli tühjendamine ja keevitamise remont (soovitatav praktika): Langetage õlitaset keevisõmblusest allapoole; Puhastage keevisliide, keevitage uuesti või tugevdage seda;Pärast lõpetamist tehke õli sissepritse ja tihenduskatsed.

3. Tõsise lekke või konstruktsioonikahjustuse ravi

Kui esineb ulatuslikku korrosiooni, pragusid või muid olukordi:

Lülitage trafo kohe välja; Hindamiseks võtke ühendust tootja või professionaalse hooldusmeeskonnaga.

VI. Ennetusmeetmed ja hooldussoovitused

Ravi on ainult ravi, ennetamine on põhiline. Juhtimist on soovitatav tugevdada järgmistest aspektidest:

1. Regulaarne kontrollisüsteem: lekkeohu pearaamatu koostamiseks kombineerige igapäevased kontrollid igakuise ja kvartali professionaalsete kontrollidega.

2. Õlijärelevalve: võtke regulaarselt proovid ja analüüsige isoleerõli mikrovee, dielektrilise kadu ja kromatograafilisi andmeid, et tuvastada võimalikud probleemid eelnevalt.

3. Tihendi eluea juhtimine: võtmetihendite ennetav asendamine vastavalt tootja soovitatud tsüklile (tavaliselt umbes 10 aastat).

4. Korrosioonivastane töötlus: eemaldage rooste ja kandke kütusepaagi välispinnale korrosioonivastane värv, et aeglustada keskkonna korrosiooni.

VII. Järeldus

Kuigi õlileke õlitrafodes on tavaline defekt, ei tohiks selle võimalikke riske alahinnata. Võttes kasutusele tervikliku juhtimisstrateegia, milleks on "ennetamine, teiseks avastamine ja õigeaegne käsitsemine" koos teaduslike avastamismeetodite ja standardiseeritud raviprotsessidega, saab tõhusalt kontrollida lekkeohtu, pikendada seadmete eluiga ning pakkuda tugevat tuge elektrisüsteemi ohutuks ja stabiilseks toimimiseks.
