Millised on GGD fikseeritud madalpinge lülitusseadmete põhitehnoloogiad ja praktilised rakendused?

Millised on põhitehnoloogiad ja praktilised rakendusedGGD fikseeritud madalpinge lülitusseade?

Ametlik määratlus: GGD vahelduvvoolu madalpinge jaotuskapp on standardvarustusessiseruumides fikseeritud vahelduvvoolu madalpinge täielik jaotusseadeprojekteeritud ja toodetud vastavalt riiklikele madalpinge jaotusseadmete standarditele. Seda saab kasutada sagedusega madalpinge jaotussüsteemides, mis kasutavad täielikult suletud põrandakappi ja fikseeritud elektripaigaldise struktuuri. Seda kasutatakse peamiselt madalpinge jaotamiseks, elektrienergia mõõtmiseks, liinikaitseks, reaktiivvõimsuse kompenseerimiseks ja vooluahela juhtimiseks. See on kõige küpsem ja laialdasemalt kasutatav standardiseeritud madalpinge elektrijaotusseade Hiinas tööstusliku tootmise, hoonete ehitamise, munitsipaaltoe ja uue energiajaotuse valdkonnas.

Jõuülekande- ja jaotussüsteemide terminali põhiseadmetena määravad madalpinge jaotusseadmed otseselt kogu jaotussüsteemi ohutuse, stabiilsuse ja toiteallika kvaliteedi. Küpse mehaanilise struktuuri, stabiilse töövõime, tugeva keskkonnaga kohanemisvõime ja silmapaistvate insenerikuludega GGD fikseeritud madalpinge jaotusseadmed on pikka aega olnud elektrijaotusprojektide uute ehitamise, renoveerimise ja laiendamise peamine kapitüüp. Selles artiklis käsitletakse süstemaatiliselt kõiki põhiteadmisi GGD jaotusseadmete kohta mudeli tõlgendamise, konstruktsioonitehnoloogia, projekteerimispõhimõtte, funktsionaalsete kapitüüpide, vooluahela koostise, mudelivaliku erinevuste, stsenaariumi kohandamise, paigaldamise, kasutamise ja hoolduse ning tavaliste rikete põhjal. Populaarse sõnastuse ja tugeva praktilisusega saab seda kasutada referentsina erialasel õppimisel, seadmete valikul, kohapeal ehitamisel, seadmete vastuvõtmisel ning igapäevasel kasutamisel ja hooldamisel.

I. Mudeli tõlgendamine ja toote positsioneerimine

GGD kolm tähte vastavad seadmete põhilistele struktuursetele ja funktsionaalsetele atribuutidele, mis on põhialuseks kapitüüpide eristamisel ja seadmete rakenduste hindamisel madalpinge elektrijaotustööstuses. Iga täht määratleb seadmete disainiomadused ja rakenduspiirid.

Esimene täht "G" tähistab täielikult suletud metallkappi. Seadmetel on integreeritud suletud kapi konstruktsioon, mis erineb avatud toitejaotustugedest ja lihtsatest avatud jaotuskastidest. Sellel on täielikud tolmu vältimise, võõrkehade ja juhusliku kokkupuute vältimise funktsioonid, mis vastavad standardsete elektrijaotusruumide ohutusstandarditele. Seda saab rakendada ainult standardiseeritud siseruumides kasutatavate elektrijaotuse stsenaariumide korral ja seda ei kasutata ajutiseks lihtsaks toitejaotuseks.

Teine täht "G" tähistab fikseeritud paigaldusstruktuuri, mis on GGD kõige iseloomulikum tunnus. Kõik kapis olevad esmased ja sekundaarsed elektrilised komponendid on poltidega kinnitatud ja kinnitatud kapi kandetaladele, ilma liikuvate mehaaniliste konstruktsioonideta, nagu tõmbe-, pistiku-, libisemis- ja vedrud. See struktuur loobub pingestatud liini hoolduse mugavusest vastutasuks suurema konstruktsiooni jäikuse, tugevama lühiselöögikindluse ja stabiilsema pikaajalise tööoleku eest, kohandudes tööstuslike stsenaariumide 7 × 24-tunnise katkematu töö nõuetega.

Täht "D" tähistab elektrijaotuse eriatribuuti. Seadmed on puhtalt orienteeritud voolujaotusfunktsioonidele, keskendudes madalpinge võimsus-sagedusliku elektrienergia edastamisele, jaotamisele, mõõtmisele ja kaitsele. See ei toeta spetsiaalseid juhtimisfunktsioone, nagu muutuva sagedusega kiiruse reguleerimine ja automaatne programmijuhtimine, mis toimib puhta jõuülekande tugiseadmena.

Toote põhipositsioneerimise kokkuvõte: GGD on standardiseeritud madalpinge peajaotuskapp, millel on siseruumides põrandal seisev tüüp, täielikult fikseeritud struktuur, tugev kohanemisvõime suure vooluga, stabiilne töö ja kõrge universaalsus. Seda kasutatakse peamiselt tööstus-, ehitus-, munitsipaal- ja uute energiajaotussüsteemide põhitoiteallikana.

II. Kapi struktuur, tootmistehnoloogia ja selle aluseks olev disainiloogika

1. Raami üldine struktuur ja põhilised eelised

GGD jaotusseadmed kasutavad kokkupandud profiilraami struktuuri, mis erineb traditsioonilistest keevitatud kappidest. Seadmed on kokku pandud spetsiaalsete sammaste, talade ja vertikaalsete taladega läbi poltide, vältides tõhusalt korpuse deformeerumist, ebaühtlast pinget ja raami moonutusi, mis on põhjustatud täiskeevitustehnoloogiast ning millel on kõrge vormimistäpsus ja hea struktuurne järjepidevus. Järgides "raami kandevõime ja plaatkaitse" konstruktsiooniloogikat, kannab kogu siinide, lülitite ja kaablite koormust ülitugev profiilraam, välisplaadid täidavad aga ainult suletud kaitse- ja tolmuisolatsiooni funktsioone. Pikaajalisel kasutamisel ei toimu raami deformeerumist, kehva ukse sulgumist ega komponentide nihkumist ja lõdvenemist, tagades konstruktsiooni kõrge vastupidavuse.

2. Kapimaterjalide ja pinnatehnoloogia praktilised funktsioonid

Kapp on valmistatud kvaliteetsetest külmvaltsitud terasplaatidest, paksendatud südamikuga kanderaamidega, et parandada üldist kandevõimet ja mehaanilist löögikindlust. Kapi pind kasutab tööstuslikku elektrostaatilise pulbri pihustustehnoloogiat, mis ei ole ainult välimuse kaunistamiseks, vaid sellel on mitu praktilist kaitseefekti: esiteks, isolatsioonikaitse, et blokeerida metallkesta lekkejuhtivust ja vähendada elektrilöögi ohtu; teiseks korrosiooni- ja roostetõrje, et kohaneda niiskuse, halva ventilatsiooni ja tolmu kogunemisega elektrijaotusruumide keerulise keskkonnaga ning aeglustada kapi vananemist; kolmandaks, kaare põlemiskindlus, et seista vastu väiksematest lühistest tekkivatele kaaredele ja piirata rikke laienemist. Samal ajal on kõik metallkomponendid, sealhulgas kapiraamid, teisaldatavad uksed ja eemaldatavad külgplaadid ühendatud ühtse maandussüsteemiga spetsiaalsete maandusjuhtmete kaudu, et moodustada kogu potentsiaaliühtlustussüsteem ning välistada staatilise elektri kogunemine ja kestaga põhjustatud elektririskid.

3. Sisemise neljatsoonilise füüsilise isolatsiooni ohutuspõhimõte

GGD kapp kasutab standardiseeritud sõltumatut neljatsoonilist füüsilist vaheseina paigutust, mis on seadmete põhiline ohutuskujundus. Selle eesmärk on isoleerida tõrked, blokeerida kaared ja realiseerida tsoneeritud kaitse, vältides kohalike rikete tekitamist kogu kapi halvatus.

Ülemine siinituba: Kogu kapi suurima energiaga südamikuna on see iseseisvalt suletud ja varustatud põhisiinide, nulljuhtmete ja kaitsvate maandusvarrastega, mis on täielikult varustatud isoleerivate vaheseinte ja ümbristega. See võib tõhusalt ära hoida siini faasidevahelisi lühiseid, mis on põhjustatud madalama lüliti kaarest, kaabli riketest ja langevatest võõrkehadest, piirata suuremaid elektrilisi rikkeid ülemise alaga ja kaitsta kõiki madalama võimsusega harusid rikete eest.

Keskmise elektrikomponendi ruum: See paigaldab tsentraalselt peamised elektrilised põhikomponendid, nagu kaitselülitid, trafod ja kontaktorid. Keskne paigutus tagab ühtlase pinge, vältides seadmete resonantsi ja nihkeid suure vooluga töötamise ajal. Fikseeritud poltidega paigaldus kõrvaldab lüngad elektrikontaktides, vähendades oluliselt kõrgsageduslike rikete, nagu virtuaalne ühendus, ülekuumenemine ja põlemine, tõenäosust.

Alumine kaabeltuba: eksklusiivne iseseisev ruum sissetulevate ja väljuvate kaablite paigaldamiseks, kokkupressimiseks ja kinnitamiseks, kaabliahelate ja kõrgepingesiinide vahelise füüsilise isolatsiooni saavutamiseks. See väldib tõhusalt kaabliisolatsiooni vananemisest ja ümbrise kahjustusest põhjustatud siini maandus- ja lühisvigu, eraldab tugeva ja nõrkvoolu juhtmestiku, saavutab korralikud ja selged vooluringid ning hõlbustab hilisemat hooldust ja tõrkeotsingut.

Esiukse instrumendi tööala: see korraldab ainult sekundaarseid nõrkvoolutarvikuid, nagu instrumendid, indikaatortuled, juhtnupud ja ülekandelülitid, realiseerides tugevate ja nõrkade voolude vahel range füüsilise isolatsiooni. Operaatorid ei pea igapäevase kontrolli, parameetrite vaatamise ja seadmete töötamise ajal kontakteeruma kõrgepinge vooluahelatega, vältides põhimõtteliselt isiklikku elektrilöögi ohtu ja parandades tööohutust.

4. Sisse- ja väljalaskeava juhtmestiku režiimid ja stsenaariumi kohandamine

Alt-sisse ja alt-välja: tööstusharu standardne tavarežiim, mis sobib enamiku kraavijuhtmetega elektrijaotusruumide jaoks. Kaablid sisenevad kappi maapealsetest kaevikutest varjatud, korraliku ja turvalise juhtmestikuga, mis on rakendatav enamiku tavapäraste elektrijaotussüsteemide jaoks, nagu tehased, hooned ja elamud.

Ülalt-sisse ja ülalt-välja: Kohandage elektrijaotusruumidega, millel on täielik ülemine silla paigutus, mida kasutatakse enamasti kõrghoonete masinaruumides ja töökodades koos tsentraliseeritud sillajuhtmestikuga, millel on vähem kaablite painutusi, väike liinikadu ja sujuv juhtmestik.

Ülalt-sisse-alt-välja ja alt-sisse-ülevalt-välja: Spetsiaalsed adaptiivsed režiimid, mida kasutatakse peamiselt erilistes töötingimustes, nagu vana elektrijaotusruumi renoveerimine, vooluahela laiendamine ja piiratud kohapealne juhtmestik, suure paindlikkusega.

III. Erinevate GGD funktsionaalsete kappide toitejaotusloogika ja rakendusstsenaariumid

Täielik madalpinge toitejaotussüsteem on ehitatud mitme funktsionaalse GGD-kapi kombineerimise teel. Kõik kapid täidavad oma ülesandeid ja teevad üksteisega koostööd, et moodustada terviklik elektrijaotussüsteem, mis ühendab voolu juurdepääsu, koormuse jaotuse, tõrkekaitse, energiatõhususe optimeerimise ja võimsuse mõõtmise.

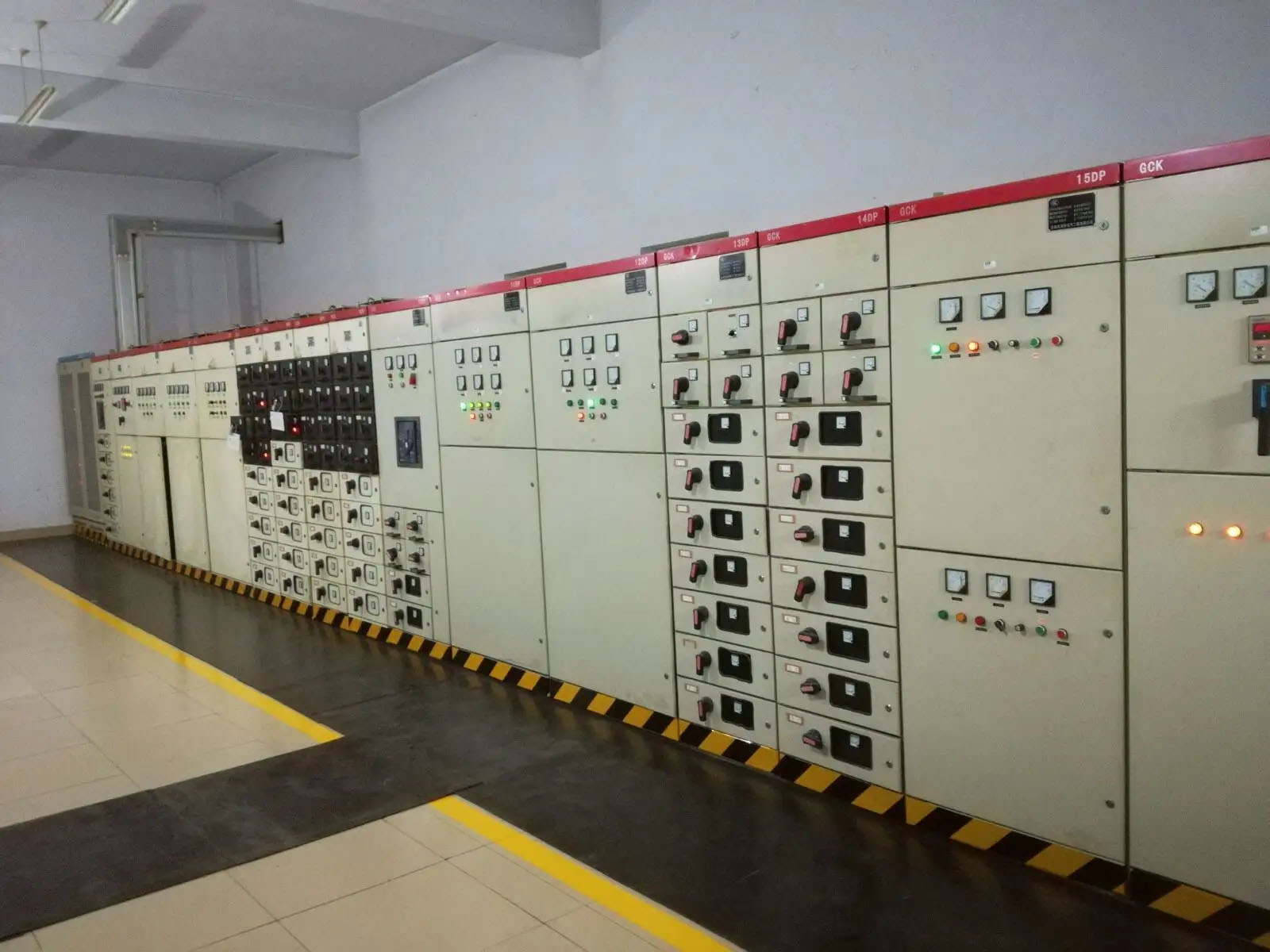

1. Sissetulev kapp (System Main Power Gatew

Sissetulev kapp on kogu madalpinge elektrijaotussüsteemi põhitoite sisend, mis on varustatud universaalse peakaitselülitiga, et täita süsteemi pealülituse ja primaarse rikkekaitse funktsioone. Ülemise trafo väljundvõimsus pääseb sissetulevasse kappi, mis on stabiliseeritud ja kaitstud peakaitselülitiga, seejärel šunditakse kõikidesse tagumisse funktsionaalkappi. Seadmed integreerivad mitut kaitsefunktsiooni, nagu ülekoormus, lühis, alapinge ja faasikadu, ning võivad süsteemi suurte rikete korral koheselt välja lülitada, et voolu katkestada, et kaitsta tagumisi liine ja seadmeid. Üks toitesüsteem on varustatud ühe sissetuleva kapiga, samas kui kaheahelaline üleliigne toitesüsteem vajab kahte sissetulevat kappi, mis on ühendatud sidekapiga.

2. Väljuv kapp (koormuse jaotusterminal)

Elektrijaotussüsteemi haru põhiseadmena jagab väljuv kapp põhitoiteallika mitmeks sõltumatuks haruks, et kohaneda erinevate koormustega, nagu elektriseadmed, valgustussüsteemid ja kontoriruumid. Võttes kasutusele ühe vooluahela sõltumatu voolujaotusloogika ühe kaitsega, on iga haru kaitse üksteisest sõltumatu. Ainult vigane haru rakendub ülekoormuse, lühise või üksiku haru lekke korral, ilma et see mõjutaks kogu süsteemi toiteallikat, tagades täpse tõrkeisolatsiooni ning hõlbustades rikke kiiret tõrkeotsingut ja toite taastamist.

3. Reaktiivvõimsuse kompensatsioonikapp (süsteemi energiatõhususe optimeerimise tuum)

Tööstuslike stsenaariumide puhul on suur osa mootoritest ja induktiivseadmetest, mis tekitavad töö ajal suurel hulgal reaktiivvõimsuse kadu, mille tulemuseks on madal võrgu võimsustegur, suurenenud liinipinge langus, seadmete soojenemine ja toitebüroode võimsusteguri trahvitasud, mis suurendavad ettevõtte energiatarbimise kulusid. Reaktiivvõimsuse kompensatsioonikapp lülitab automaatselt kondensaatoripangaid vastavalt võrgu reaalajas koormuse muutustele, et kompenseerida dünaamiliselt süsteemi reaktiivvõimsust, stabiliseerida võrgu pinget, vähendada liinikadu ja parandada energiakasutuse efektiivsust. Intensiivsete sagedusmuundurite ja kõrgsagedusseadmetega harmooniliste töötingimuste jaoks tuleb harmooniliste summutamiseks ja kompensatsiooniseadmete läbipõlemise vältimiseks paigaldada reaktorid.

4. Sidekapp (kahe võimsusega katkematu toiteallika südamik)

Sidekapp on spetsiaalselt rakendatud kahe sissetuleva liini ja kahe siiniga suure töökindlusega koondatud toitesüsteemidele. Tavalistes töötingimustes saavad siini kaks sektsiooni iseseisvalt toite kahest sissetulevast kapist ja sidekapp jääb avatuks. Kui mis tahes sissetulev toiteallikas ebaõnnestub või rakendub, sulgub sidekapp automaatselt või käsitsi ja tavaline toiteallikas varustab mõlema siini sektsiooni toiteallikaga, et vältida suure ala elektrikatkestust. Seda kasutatakse laialdaselt võtmestsenaariumides, kus on kõrged nõuded toiteallika järjepidevusele, nagu haiglad, suured kaubanduskeskused, andmeruumid, tööstuslikud tootmisliinid ja tuletõrjesüsteemid.

5. Mõõdikapp (elektri arveldamise eriseadmed)

Mõõdikapp on spetsiaalne standardiseeritud kapp toiteosakondade järelevalve all. Selle kapi struktuur, komponentide konfiguratsioon ja juhtmestiku tehnoloogia vastavad rangelt toiteallika vastuvõtmise spetsifikatsioonidele. Kapp on spetsiaalselt varustatud mõõtetrafode ja nutikate elektrienergia arvestitega, mis koguvad ja loevad täpselt süsteemi elektrienergia kogutarbimist, mis on elektritasude arveldamise seaduslikuks aluseks. Kapp toetab plii tihendamise juhtimist ning erajuhtmestiku ja seadmete muutmine on keelatud, et tagada nõuetele vastav, täpne ja jälgitav võimsuse mõõtmine.

IV. Primaar- ja sekundaarahelate põhiprintsiibid

1. Primaarne peaahel

Esmane peaahel on süsteemi tugeva vooluga põhikanal, mis hõlmab peamiselt põhisiine, harusiine, kaitselülitite peakontakte, sissetulevaid ja väljuvaid kaableid ning koormusjuhtmete klemme. Selle põhiülesanne on suure võimsusega elektrienergia edastamine ja jaotamine, mis ühendab otse terminali koormused, määrates kindlaks kapi üldise toitevõimsuse ja lühisekindluse. GGD fikseeritud struktuur tagab juhtivate komponentide kindla kinnituse ilma liigutatavate korgivahedeta ja stabiilse kontakttakistuse. See ei ole kalduvus ülekuumenemisele, virtuaalsele ühendusele ega põlemisele pikaajalise suure vooluga töötamise ajal, suurepärase kaarekindluse ja lühise löögikindlusega, kohandudes peamiste suure vooluahelate pikaajalise püsitalitlusega.

2. Sekundaarne juhtahel

Sekundaarne juhtahel on madalpinge nõrkvoolu abisüsteem, mis toetab primaarahelat. See ei edasta otse suure võimsusega elektrienergiat ning selle põhifunktsioonid on jälgimine, kaitse, juhtimine ja varane hoiatus. See sisaldab peamiselt nelja funktsiooni: reaalajas tööandmete kogumine, nagu pinge, vool ja energiatarve; seadmete sulgemise, avanemise ja rikkeseisundite tagasiside; ülekoormus-, lühise-, alapinge- ja muu rikkekaitse realiseerimine; kohaliku kasutamise ja kaugjuhtimispuldi tugi. Tugeva voolu kaudne juhtimine nõrga voolu kaudu parandab oluliselt seadmete tööohutust ning töö- ja hooldusmugavust.

V. GGD peamised eelised ja puudused

1. Peamised eelised

Esiteks kõrge töökindlus ja madal rikete määr. Seadmetel puuduvad haavatavad mehaanilised struktuurid, nagu sahtlid, liugteed ja vedrud, mis väldivad põhimõtteliselt selliseid vigu nagu mehaaniline kinnikiilumine, halb kontakt ja komponentide rike, kohandudes 24-tunnise katkematu tööga ning vähendades hilisemat töö- ja hooldusrõhku.

Teiseks, kindel struktuur ja tugev veataluvus. Fikseeritud komponentide paigaldamise ning korraliku ja stabiilse siinipaigutuse korral ei lõdvene kapi struktuur, komponendid ei hüppa välja ja kaared ei levi süsteemi lühistõrgete korral laialdaselt, tagades rikke tugeva kontrollitavuse.

Kolmandaks, kõrge universaalsus ja ühilduvus. Seadmed on kõrge standardiseerituse astmega, ühilduvad erinevate tavaliste madalpinge elektrikomponentidega koos laialdaselt kasutatavate tööstuslike tarvikutega ja ilma kohandatud tehniliste takistusteta, võimaldades kiiret hooldust, renoveerimist ja võimsuse suurendamist.

Neljandaks, renoveerimise kõrge paindlikkus. Kapil on ruumikas, ilma üleliigsete konstruktsioonideta sisemus, mis võimaldab vastavalt hilisemale kasutus- ja hooldusvajadusele lisada uusi toitejaotusahelaid, intelligentseid jälgimismooduleid ja reaktiivvõimsuse kompensatsioonimooduleid, kohanedes vanade elektrijaotusruumide kaasajastamise ja renoveerimisega.

Viiendaks, silmapaistev kulutasuvus. Küpse tootmistehnoloogia ja madalate masstootmiskuludega on selle hind palju madalam kui sama elektrijaotusvõimsusega sahtlitüüpi lülitusseadmetel, mis sobivad suuremahuliste elektrijaotusprojektide elluviimiseks.

2. Peamised puudused

Esiteks ebapiisav töö- ja hooldusmugavus ning kohustuslik väljalülitushooldus. Kõik komponendid on püsivalt paigaldatud ilma sõltumatute väljatõmmatavate hooldusüksusteta, mis nõuavad ülemise toiteallika väljalülitamist üheahelaliste rikete hooldamiseks ja seadmete asendamiseks, mis ei suuda teostada pingestatud hooldust.

Teiseks madal modularisatsiooniaste ja halb ühikute vahetatavus. Puudub ühtne moodulstandard ning erinevate tootjate kappide sisemine paigutus ja paigaldusmõõtmed on erinevad, mis ei võimalda vooluahela üksuste, nagu sahtlikappide, otsest vahetamist.

Kolmandaks, piiratud kohanemine kõrgetasemeliste stsenaariumidega. Piiratud toite väljalülitamise hooldusfunktsiooniga, ei suuda see rahuldada kõrgetasemelisi toiteallika nõudeid, nagu sagedane hooldus, nullvoolukatkestus ja täppiskoormusega toiteallikas.

VI. GGD, GCK ja MNS kapitüüpide erinevused ja valikuloogika

GGD, GCK ja MNS on kolm peamist tüüpi kapitüüpi Hiina madalpinge elektrijaotustööstuses. Nende peamised erinevused seisnevad pigem struktuurilises vormis, töö- ja hooldusrežiimis, töökindluse tasemes ja stsenaariumi kohandatavuses, mitte välimuses.

GGD: Täielikult fikseeritud struktuur ilma teisaldatavate sahtliteta, millel on stabiilne struktuur, tugev lühistakistus, madal hind ja suurepärane suure voolu jõudlus. Selle puuduseks on väljalülitushoolduse nõue, mis sobib süsteemi peakappidele, põhitoitejaotusele ja tavapärasele stabiilsele koormuse võimsusjaotusele.

GCK: Poolsahtlistruktuur iseseisvalt väljatõmmatavate ja vahetatavate väljuvate vooluahelatega, mis võimaldab üksikute vooluahelate pingelist hooldust. See tasakaalustab stabiilsuse ja töömugavuse, mis on peamiselt kohandatud töökoja võimsuskoormusele ja sagedast hooldust nõudvatele töötingimustele.

MNS: Kvaliteetne täismoodulitega sahtlikapp, millel on tugev seadmete vahetatavus, kõrge intelligentsus, kõrge kaitsetase ning kõrge töö- ja hooldustõhusus, kuid kõrge hind, kasutatav andmekeskustes, täppistootmises, tipptasemel kaubanduses ja katkematutes olulistes koormuse stsenaariumides.

Tööstusharu valiku valem: Valige GGD tavapärase püsiseisundi toitejaotuse, suure vooluga põhiahelate ja eelarvega juhitavate projektide jaoks; valige GCK töökoja võimsuse ja sagedase hoolduse töötingimuste jaoks; valige MNS tipptasemel stsenaariumide, nullvoolukatkestuse nõuete ja täppiskoormuste jaoks.

VII. Kohaldatavad ja mittekohaldatavad stsenaariumid

1. Eelistatud kohaldatavad stsenaariumid

Erinevate tehaste peamised elektrijaotusruumid, hoonete ja elamurajoonide elektrijaotusruumid, fotogalvaaniliste elektrijaamade madalpingevõrguga ühendatud süsteemid, ajutised peajaotuskapid ehitusplatsidele, tehasetöökodade peatoitejaotus, munitsipaalenergia tavajaotus, veepumbaruumide ja ventilaatoriruumide tsentraliseeritud elektrijaotus ning muud põhilised elektrijaotusstsenaariumid ilma sagedase stabiilse koormuseta.

2. Mittesoovitatavad stsenaariumid

Andmekeskuste põhitoitejaotus, haiglate operatsioonisaalide avariiline elektrijaotus, täppisinstrumentide laborite toitejaotus, tööstusautomaatika tuumatootmisliinide elektrijaotus, sagedast käivitus-seiskamist ja reaalajas hooldust vajavad võtmekoormused ning järelevalveta intelligentsed kõrgetasemelised elektrijaamad, millel on kõrged nõuded toiteallika järjepidevusele ning töö ja hoolduse tõhususele.

VIII. Paigaldamine, kasutamine, hooldus ja tavaliste vigade analüüs

1. Installimise põhipunktid

Kapp kasutab põrandale seinale paigaldatavat fikseeritud paigaldust. Mitu kappi tuleb paigutuse ajal täpselt tasandada ja tihedalt ühendada, et tagada siinide tasane põkkühendus, ühtlane kapi pinge ning uste sujuv avanemine ja sulgemine. Kaabli juhtmestik järgib rangelt tugeva ja nõrga voolu tsoneerimise põhimõtet, et vältida elektromagnetilisi häireid, tagada sekundaarsete instrumentide ja kaitsesignaalide stabiilne ning korralik ja kindlalt fikseeritud üldine juhtmestik.

2. Maandusohutuse põhinõuded

Täielik usaldusväärne maandus on GGD ohutu töö põhitagatis. Kõik metallosad nagu kapiraamid, teisaldatavad uksed, külgplaadid, paigaldustalad ja kaablirennid peavad olema ühendatud maandussüsteemiga. Liigutatavad uksed on ühendatud spetsiaalsete painduvate maandusjuhtmetega, et vältida hingepunktide oksüdatsioonist ja korrosioonist põhjustatud maandusrikkeid, vältides igakülgselt elektrilekkeid, staatilist elektrit, elektrilöögi ja seadmete rikkeid.

3. Igapäevase töö ja hoolduse spetsifikatsioonid

Rutiinne igapäevane kontroll ei nõua kapi avamist; seadmete töötingimusi saab hinnata uksele paigaldatud instrumentide ja märgutulede abil. Kappide sisehooldus peab rangelt rakendama nelja ohutusprotseduuri: toite väljalülitamine, toite väljalülitamise kontrollimine, hoiatussiltide riputamine ja maandusühendus. Voolu all oleva kapi avamine on rangelt keelatud. Regulaarne hooldus keskendub kapi tolmu eemaldamisele, siinide ja klemmide kinnitamisele, sekundaarahela kontrollile ja maanduse seisukorra kontrollile, et ennetada võimalikke varjatud ohte.

4. Levinud vead ja põhjuste analüüs

Kapi ebanormaalne ülekuumenemine: kõige sagedasem seadme rike, mis on peamiselt põhjustatud lahtiste juhtmeklemmide, lahtiste siinipoltide ja ebapiisava kaabli kokkupressimise tõttu, mis põhjustab liigset kontakttakistust ja soojuse teket. See kuulub pigem ehitus- ja tööprotsessiprobleemide kui kapi kvaliteedi defektide hulka.

Haru sagedane väljalülitumine: enamasti põhjustatud tagumiste koormuste ülekoormusest, liini elektrilekkest ja terminaliseadmete riketest, sõltumata kapist endast. Rikkeid saab jälgida ja kõrvaldada, kontrollides vastavaid harukoormusi.

Ebanormaalsed instrumendiandmed: enamasti põhjustatud lahtisest sekundaarahela juhtmestikust, trafo riketest või nõrga voolu signaali elektromagnetilistest häiretest. Tõrkeotsingu saab kiiresti lõpule viia, kontrollides esmalt sekundaarset juhtahelat.

IX. Arenduse olek ja rakenduse kokkuvõte

Aastakümnete pikkuse inseneripraktikaga kontrollitud standardiseeritud ja küpse madalpinge elektrijaotusseadmena on GGD fikseeritud madalpinge jaotusseade Hiina madalpinge jõuülekande- ja jaotussüsteemis asendamatu põhiseade. Võrreldes tipptasemel moodulsahtlikappidega, puudub GGD-l kõrge intelligentsus, kiire iteratsioon ja hooldusvabad eelised, kuid see vastab täpselt enamiku Hiina tavapäraste elektrijaotuse töötingimuste nõuetele. Stabiilse struktuuri, kõrge ohutuse ja töökindluse, tugeva universaalsuse ja kõrge kulutasuvuse põhieelistega on see pikka aega hõivanud tsiviil-, tööstus-, munitsipaal- ja uue energiajaotuse põhituru. Energeetika pideva standardimise ja uuendamisega optimeeritakse ja korratakse pidevalt GGD korpuse tehnoloogiat ja ohutuskonfiguratsiooni, mis tugevdab veelgi selle nurgakivi positsiooni madalpinge elektrijaotuses ja annab kindla garantii erinevate elektrisüsteemide ohutuks, stabiilseks ja pikaajaliseks toimimiseks.

X. Korduma kippuvad küsimused (kokkuvõtlikud küsimused ja vastused)

Q1: Mis on GGD jaotusseadmete põhimääratlus ja omadused?V: GGD on standardne siseruumides töötav fikseeritud madalpinge jaotusseade. Sellel on fikseeritud komponentidega täielikult suletud põrandakonstruktsioon, millel on kõrge stabiilsus, tugev lühistakistus, madal rikete määr ja kõrge kulutasuvus tavapärase madalpinge elektrijaotuse, mõõtmise ja kaitse jaoks.

Q2: Millised on peamised erinevused GGD, GCK ja MNS vahel?V: GGD on täielikult fikseeritud, stabiilne ja kulutõhus, kuid vajab väljalülitamist. GCK on pooltõmmatav ja MNS on täielikult mooduljoonistatav, mõlemad toetavad reaalajas hooldust suurema kulu ja efektiivsusega.

3. küsimus: millised stsenaariumid eelistavad GGD-d ja millised ei ole soovitatavad?V: GGD sobib tehastes, hoonetes, munitsipaal- ja fotogalvaanilises püsivas toitejaotuses. See ei kehti andmekeskuste, haiglate hädaabi toiteallika, täppislaborite ja katkematu toite stsenaariumide puhul, mis nõuavad sagedast reaalajas hooldust.

4. küsimus: miks peab GGD sisehooldust tegema väljalülitatud toiteta?V: Kõik komponendid on fikseeritult paigaldatud ilma isoleeritud tõmbatavate üksusteta. Pinge all oleva kapi avamine võib põhjustada kaarelühise ja elektrilöögi, seega on toite väljalülitamise hooldus kohustuslik.

K5: Mis on GGD ja selle ennetusmeetodite kõige levinum viga?V: Kõige tavalisem viga on lahtiste klemmide ja halva kontakti põhjustatud ülekuumenemine. Regulaarne kinnitamine, tolmu puhastamine ja maanduskontroll võivad selliseid rikkeid tõhusalt ära hoida.

K6: Millised kapitüübid moodustavad täieliku GGD elektrijaotussüsteemi?V: Täielik süsteem sisaldab sissetulevat, väljaminevat, reaktiivvõimsuse kompenseerimist, sidumis- ja mõõtekappe, et realiseerida täielikud võimsusjaotus-, kaitse- ja mõõtmisfunktsioonid.

K7: Mis on kapi neljatsoonilise eralduskonstruktsiooni põhifunktsioon?V: See isoleerib funktsionaalsed alad ja erinevad voolud, piirab kaare levikut, hoiab ära juhusliku kontakti ja rikke laienemise ning parandab üldist tööohutust ja stabiilsust.
