JDZ ühefaasiline epoksüvaiguvalu pingetrafo

Epoksiidvaigu valamise tehnoloogia on muutnud JDZ ühefaasiliste epoksüvaiguvalu pingetrafode disaini, andes neile suurepärase isolatsiooni, mehaanilise tugevuse ja keskkonnakindluse. See on eriti tunnustatud oma töökindluse ja täpsuse poolest ühefaasilistes rakendustes. Selle kompaktne hooldusvaba disain muudab selle sobivaks sise- ja välispaigaldisteks erinevates tööstusharudes.

Alates elektrijaamadest kuni tööstusrajatiste ja ärihooneteni – meie pingetrafod on asendamatud tööriistad energiahalduseks ja süsteemi kaitsmiseks. Nende võime säilitada täpsust erinevates töötingimustes muudab need keskpingesüsteemide inseneride ja tehnikute eelistatud valikuks.

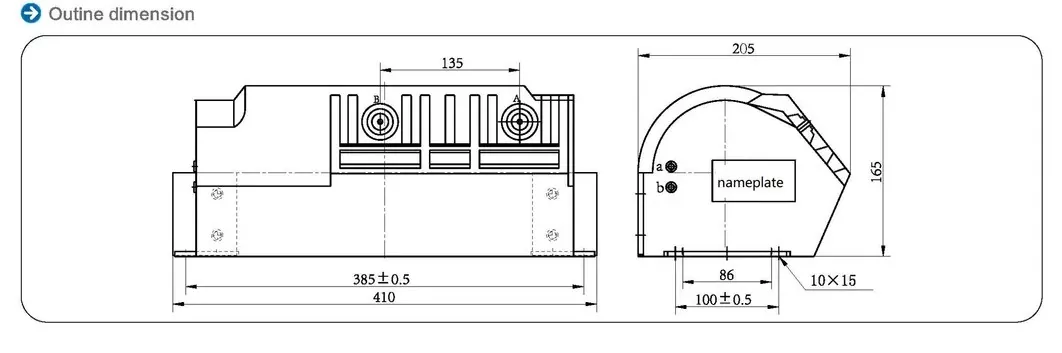

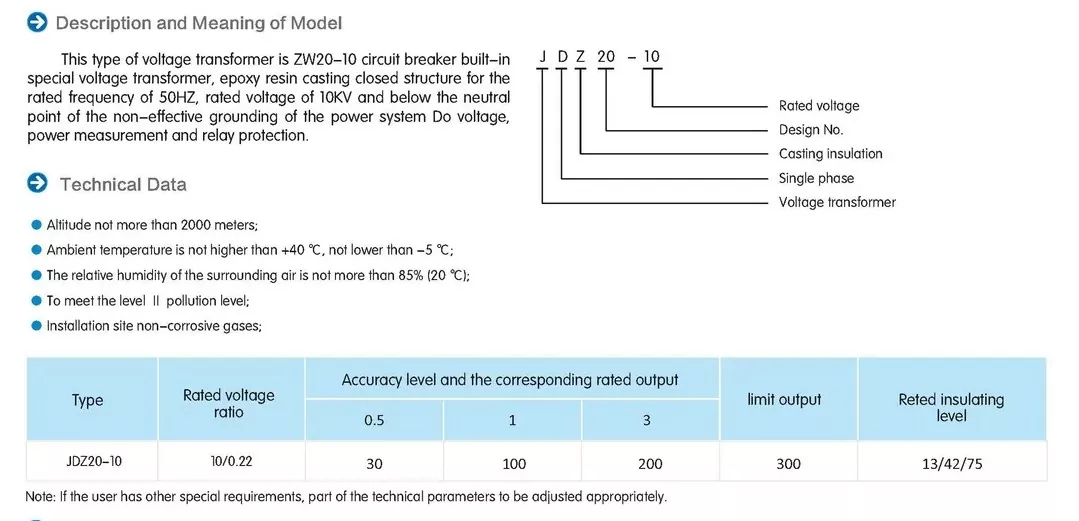

Spetsifikatsioon

Mis on JDZ ühefaasiline epoksüvaigu valupingetrafo?

JDZ ühefaasiline epoksüvaiguvalu pingetrafo on täppisinstrumentide trafo, mis on spetsiaalselt konstrueeritud pinge mõõtmiseks ja kaitsmiseks elektrisüsteemides. See seade töötab elektromagnetilise induktsiooni põhimõttel, et teisendada kõrged primaarpinged standardiseeritud madalateks sekundaarpingeteks, tavaliselt 110 V või 100/√3 V, mis sobivad ühendamiseks mõõteriistade, kaitsereleede ja juhtimisseadmetega.

Trafo südamikukonstruktsioonis on kõrgekvaliteedilised räniterasest laminaadid, mis on keritud täpsete vaskmähistega, mis kõik on kapseldatud spetsiaalse koostisega epoksüvaiku. See valuprotsess loob monoliitse struktuuri, mis tagab erakordse dielektrilise tugevuse, kõrvaldades samal ajal õhutaskud, mis võivad põhjustada osalisi tühjendeid. JDZ tähis viitab selle ühefaasilisele konfiguratsioonile, kus "J" tähistab pingetrafot, "D" tähistab ühefaasilist ja "Z" tähistab epoksüvaigu valamise tehnoloogiat.

Peamised tööomadused hõlmavad määratletud täpsusklassi (tavaliselt 0,2, 0,5 või 1,0), kindlaksmääratud soojustõhususe reitinguid ja vastavust rahvusvahelistele standarditele, nagu IEC 60044-2. Seade säilitab lineaarsed teisendussuhted kogu kavandatud pingevahemikus, tagades mõõtmise täpsuse isegi süsteemi kõikumiste ajal. Selle disain sisaldab tõkkeid ja roomamiskauguse optimeerimist, et vältida pinna jälgimist, mis on eriti oluline niiskes või saastunud keskkonnas.

JDZ ühefaasiline epoksüvaiguvalu pingetrafo kapsel täidab mitut kriitilist funktsiooni: see pakub mähistele mehaanilist kaitset, loob niiskuskindla barjääri ja jaotab elektrilised pinged ühtlaselt kogu konstruktsioonis. Selle tulemuseks on trafo, millel on suurepärane lühiskindlus ja vastupidavus keskkonnateguritele, võrreldes tavaliste õliga täidetud või kuivtüüpi konstruktsioonidega.

Põhifunktsioonid

JDZ ühefaasiline epoksüvaiguvalu pingetrafo sisaldab mitmeid iseloomulikke omadusi, mis eristavad seda tavapärastest pingetrafodest. Selle disain keskendub töökindlusele, täpsusele ja pikaajalisele jõudlusele nõudlikes elektrikeskkondades.

Epoksiidvaigust kapseldamise süsteem esindab trafo kõige olulisemat tehnoloogilist edasiminekut. See spetsiaalselt valmistatud ühend pakub erakordseid dielektrilisi omadusi tüüpilise dielektrilise tugevusega üle 20 kV/mm. Valamisprotsess tagab kõigi aktiivsete komponentide täieliku sukeldumise, luues tühimikuvaba isolatsioonisüsteemi, mis takistab osalist tühjenemist isegi pideva töö korral nimipingel. Vaigu koostis sisaldab UV-stabilisaatoreid välistingimustes kasutamiseks, säilitades isolatsiooni terviklikkuse vaatamata pikaajalisele päikesevalgusele.

JDZ disaini teine ​​tunnus on mehaaniline vastupidavus. Epoksiidvaik moodustab jäiga, põrutuskindla korpuse, mis kaitseb sisemisi komponente vibratsiooni, mehaanilise pinge ja juhuslike löökide eest. See konstruktsioon välistab paljudes rakendustes vajaduse väliste kaitseümbriste järele, vähendades paigalduse üldist jalajälge. Materjalile omased leegiaeglustavad omadused vastavad rangetele tuleohutusnõuetele, ilma et oleks vaja täiendavaid tulekindlaid katteid.

Elektrilised jõudlusomadused hõlmavad madalaid magnetkaod, mis on tingitud kõrgekvaliteedilistest teradele orienteeritud räniterasest südamikest ja täppiskeeratud vaskmähistest. Trafol on suurepärased sageduskarakteristikud, säilitades täpsuse laias sagedusvahemikus 15Hz kuni 100Hz. Selle termiline jõudlus tagab stabiilse töö temperatuurivahemikus -40 °C kuni +70 °C, kusjuures temperatuurikoefitsiendid on disainis hoolikalt kompenseeritud, et säilitada mõõtmise täpsus.

Trafo ühendab oma terminali konstruktsioonis täiustatud välja liigitamise tehnikaid, kasutades elektrivälja jaotuse haldamiseks sisseehitatud elektroode ja pinget leevendavaid kontuure. See hoiab ära koroonalahenduse kõrgepingepunktides ja suurendab pikaajalist töökindlust. Kõik pinge all olevad osad jäävad täielikult kapslisse, välistades avatud kõrgepingeühendused ja parandades oluliselt tööohutust.

Rakendused

JDZ ühefaasiline epoksüvaiguvalu pingetrafo leiab tänu oma mitmekülgsetele jõudlusomadustele ja tugevale konstruktsioonile laialdast rakendust mitmes elektrienergiatööstuse sektoris.

Elektritootmisrajatistes täidavad need trafod olulist rolli generaatori väljundi mõõtmisel, võrgu sünkroniseerimisel ja kaitsesüsteemides. Need annavad täpseid pingesignaale turbiini juhtimissüsteemidele, ergutusseadmetele ja võimsusteguri korrigeerimisseadmetele. Nende kompaktne disain võimaldab paigaldada piiratud ruumiga jaotussektsioonidesse generaatorite või astmeliste trafode lähedusse.

Edastus- ja jaotusvõrgud kasutavad JDZ-trafosid tulude mõõtmiseks alajaamades, toitejälgimise punktides ja hajutatud tootmise ühenduskohtades. Need võimaldavad SCADA süsteemide pinge täpset mõõtmist, rikete tuvastamise algoritme ja automaatseid pingereguleerimisseadmeid. Epoksiidvaigust konstruktsioon osutub eriti väärtuslikuks maa-alustes jaotussüsteemides, kus niiskuskindlus on ülimalt oluline.

Tööstusettevõtted kasutavad neid trafosid protsesside juhtimissüsteemide, toitekvaliteedi jälgimise ja seadmete kaitse jaoks. Rasketööstused, nagu terasetehased, alumiiniumisulatustehased ja keemiatehased, saavad kasu JDZ vibratsioonikindlusest ja vastupidavusest juhtivale tolmule. Trafod integreeruvad sujuvalt kondensaatoripankadega võimsusteguri korrigeerimiseks ja harmooniliste filtripankadega toitekvaliteedi parandamiseks.

Ärihoonete elektrisüsteemid sisaldavad JDZ-trafosid põhiteenuse mõõtmiseks, üürnike allmõõtmiseks ja avariitoitesüsteemi jälgimiseks. Nende leegiaeglustavad omadused muudavad need sobivaks paigaldamiseks elektriruumidesse ilma täiendavate tulekaitsemeetmeteta. Andmekeskused hindavad energiatarbimise jälgimisel ja UPS-süsteemi juhtimisel eriti kõrgelt nende täpsust ja töökindlust.

Taastuvenergia rajatised, sealhulgas päikesepargid ja tuuleelektrijaamad, kasutavad neid trafosid võrguühenduse mõõtmiseks ja kaitsmiseks. Nende lai temperatuuritaluvus võimaldab paigaldada välitingimustesse erinevates ilmastikutingimustes, samas kui nende vastupidavus soolapihustusele muudab need sobivaks ranniku tuuleparkide jaoks.

Epoksüvaigu kasutamise eelised pingetrafodes

Epoksiidvaigu kasutamine JDZ ühefaasilistes pingetrafodes annab traditsiooniliste isolatsioonimeetoditega võrreldes arvukalt tehnilisi ja operatiivseid eeliseid, muutes selle eelistatud valikuks kaasaegsetes elektrirakendustes.

Epoksiidvaigu suurepärased dielektrilised omadused tagavad erakordse isolatsioonivõime, mille dielektriline tugevus on tavaliselt 5–10 korda suurem kui tavalistel isoleermaterjalidel. See võimaldab luua kompaktsemaid trafosid, ilma et see kahjustaks elektrilise kliirensi nõudeid. Valuvaigu homogeenne olemus välistab liidesed erinevate isolatsioonimaterjalide vahel, vältides dielektrilisi nõrkusi, mis võivad põhjustada enneaegset riket.

Epoksüvaigu niiskuskindlus on märkimisväärne paranemine võrreldes paberõli või lakitud isolatsioonisüsteemidega. Erinevalt tselluloosipõhistest materjalidest, mis aja jooksul niiskust imavad, moodustab epoksiid mitteläbilaskva barjääri, mis säilitab ühtlase isolatsioonitakistuse kogu trafo kasutusaja jooksul. See omadus osutub hindamatuks niiskes keskkonnas või perioodilise kondenseerumisega rakendustes.

Mehaaniline stabiilsus on veel üks oluline eelis, kuna kõvenenud vaik moodustab jäiga maatriksi, mis immobiliseerib kõik sisemised komponendid. See hoiab ära mähise liikumise lühisejuhtumite ajal, mis on tavalistes konstruktsioonides tavaline rikkerežiim. Kapsel kaitseb ka tolmu, kemikaalide ja söövitava keskkonna eest, mis võib kahjustada teisi isolatsioonisüsteeme.

Termilise jõudluse eelised hõlmavad paremat soojuse hajumist võrreldes õliga täidetud seadmetega ja paremat termilise tsükli taluvust võrreldes kuivtüüpi konstruktsioonidega. Epoksiidvaigu soojuspaisumistegurit saab konstrueerida nii, et see ühtiks sisseehitatud juhtmete omaga, minimeerides termilist pinget koormuse muutumise ajal. Selle tulemuseks on elektriliste parameetrite pikaajaline stabiilsus.

Hoolduse seisukohast ei vaja JDZ ühefaasiline epoksüvaiguvalu pingetrafo peaaegu rutiinset hooldust, mistõttu pole vaja perioodilisi õlikatsetusi, kuivatusprotseduure või isolatsioonitakistuse mõõtmisi. Suletud konstruktsioon takistab saaste sissepääsu ja säilitab püsivad tööomadused aastakümnete jooksul.

Keskkonnakasu hõlmab tuleohtliku isoleerõli puudumist, tuleohu vähendamist ja võimalike pinnase saastumise riskide kõrvaldamist. Kaasaegsed epoksüpreparaadid vastavad lenduvate orgaaniliste ühendite ja ohtlike ainete sisalduse osas rangetele keskkonnanõuetele.
