Miniatuurne rikkevoolu kaitselüliti

Miniatuurne jääkvoolukaitselüliti, Ceho pakub teile klassi elektrilisi ohutusseadmeid, mis suudavad tuvastada ja katkestada elektriahelad, kui ahelas esineb lekkeid. Ka selles funktsioonis võib see kaitsta personali ja seadmeid elektrilöögi, tuleohu või muude ohtude eest, mis on põhjustatud liinirikkest, isolatsioonirikkest või juhuslikust kokkupuutest pingestatud osadega.

See toode töötab Kirchhoffi vooluseaduse alusel, mis tähendab, et sõlme voolav koguvool võrdub sõlmest välja voolava koguvooluga. Pinge- ja nullvoolud normaalses vooluringis on tasakaalustatud. Kui aga ilmneb rike, voolab osa voolust maasse. RCCB suudab selle tasakaalustamatuse tuvastada ning reageerida kiiresti väljalülitamisele ja vooluringi avamisele.

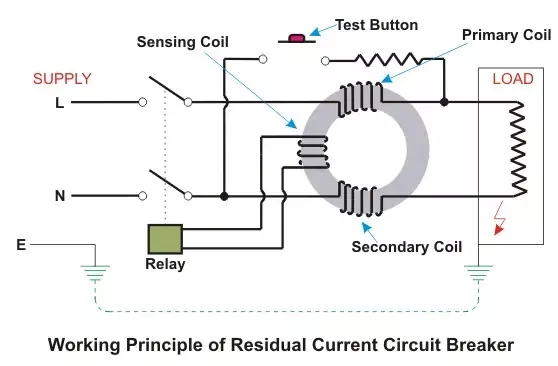

Selle sees on kolme mähisega toroidtrafo, milleks on pinge all olev mähis, neutraalmähis ja induktsioonmähis. Kui voolud on tasakaalustatud, tekitavad pingestatud mähis ja neutraalpool võrdseid ja vastupidiseid magnetvooge. Vastupidi, tasakaalustamata korral tekib jääkmagnetvoog, nii et induktsioonmähises indutseeritud pinge käivitab relee, et avada vooluringi lõpuleviimiseks jääkvoolu kaitselüliti kontaktid.

Meie toodete põhipunktid

· Miniatuurne rikkevoolu kaitselüliti: ohutusseade, mis tuvastab ja katkestab vooluringi, kui ahelas on lekkevool.

·Toimimise põhimõte: Kirchhoffi praegune seadus, nagu eespool mainitud, tuvastab pinge ja neutraalse tasakaalu puudumise ning ohu ennetamiseks väljasõidud.

· Tüüp: RCCB saab jagada vahelduvvoolu, A, B ja F tüüpideks, mis sobivad erinevate lekkevoolude ja rakenduste jaoks, vajadusel võite meiega ühendust võtta valikunõustamise saamiseks, aitame teil täielikult kaaluda koormuse tüüpi, nimijääkvoolu (I detail n), nimivoolu (In) ja ahela jaoks vajalike pooluste arvu ning seejärel teha otsuseid ja soovitusi.

·Eelised: RCCB tagab vajaliku kaitse elektrilöögi ja tulekahju eest, toetab erinevat tüüpi voolusid ja koormusi ning seda on lihtne paigaldada ja hooldada.

Miniatuursel rikkevoolukaitselülitil on testnupp, mis kontrollib funktsiooni, tekitades väikese lekkevoolu. Nupu vajutamisel ühendatakse koormuse poolel olev pingestatud juhe toiteallika nullliiniga, möödudes nulljoone mähisest, ja vool on tasakaalustamata ning väljalülitus käivitub tavaolukorras. Kui väljalülitamist ei toimu, võib see olla RCCB rike või juhtmestiku viga, mis nõuab parandamist või väljavahetamist.

Toote tüübid

Oleme varem maininud erinevaid miniatuurseid rikkevoolukaitselüliteid. Ceho tutvustab neid teile üksikasjalikult, et saaksite neid mugavalt valida.

● Tüüp AC: reageerib ainult puhtale vahelduvvoolule. Kui soovite üldotstarbelisi rakendusi elektroonikaseadmete või inverteritega, mis ei tooda alalisvoolu ega pulseerivat voolu, valige see.

● Tüüp A: reageerib vahelduvvoolule ja pulseerivale alalisvoolule. On olemas elektroonilisi seadmeid, mis genereerivad alaldi- või katkestusvoolu, näiteks arvutid, televiisorid või LED-valgustid, mis sobivad kasutamiseks.

● Tüüp B: reageerib vahelduvvoolule, pulseerivale alalisvoolule ja sujuvale alalisvoolule. Pakutakse, et on olemas seadmed, mis genereerivad sujuvat alalisvoolu, mida kasutada, ning meie koostöös on rohkem levinud päikeseinverterid, akulaadijad ja elektrisõidukid.

● Tüüp F: reageerib vahelduvvoolule, pulseerivale alalisvoolule, sujuvale alalisvoolule ja kõrgsageduslikule vahelduvvoolule kuni 1 kHz. Sobib sagedusmuunduriks, induktsioonpliidiks või dimmeriks jne toodab kõrgsagedusvooluseadmeid.
