Geograafiline kasti tüüpi alajaam

Geograafilised kastitüüpi alajaamad muudavad elektrijaotuse revolutsiooni, pakkudes kaasaegsetele elektrisüsteemidele kompaktseid, tõhusaid ja väga töökindlaid lahendusi. Need alajaamad, mis on loodud vastama kasvavatele linnastumise, tööstusarengu ja hajutatud energiatootmise nõudmistele, ühendavad sujuvalt elegantse esteetika täiustatud funktsionaalsusega. See alajaam, mida kasutatakse laialdaselt erinevates rakendustes – linnavõrkudest kuni taastuvenergiaprojektideni – pakub enneolematut mitmekülgsust. Selles juhendis käsitletakse konteineralajaamade põhikomponente, projekteerimispõhimõtteid ja eeliseid, aidates teil täielikult mõista nende keskset rolli energiataristu uuendamisel.

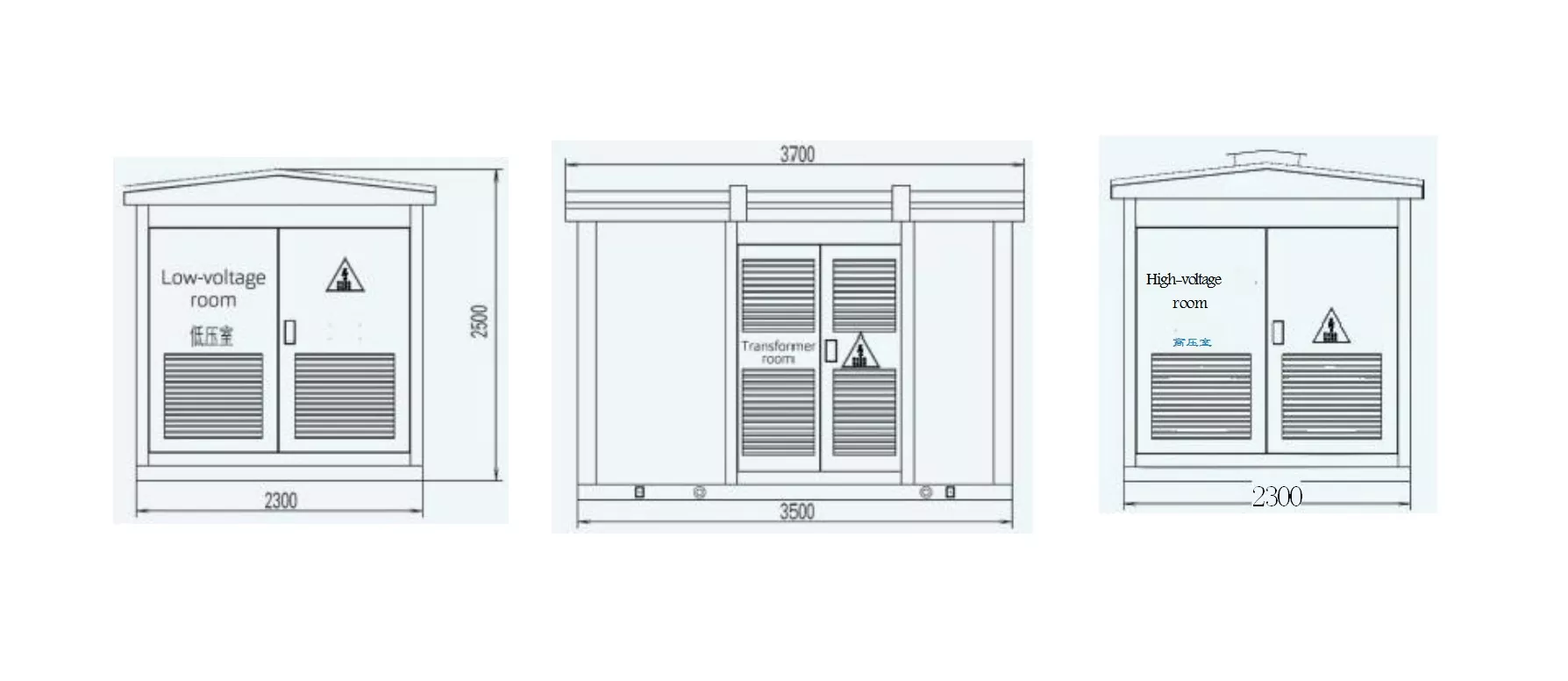

Kasti piirdejoonis: (näiteks 630kVA)

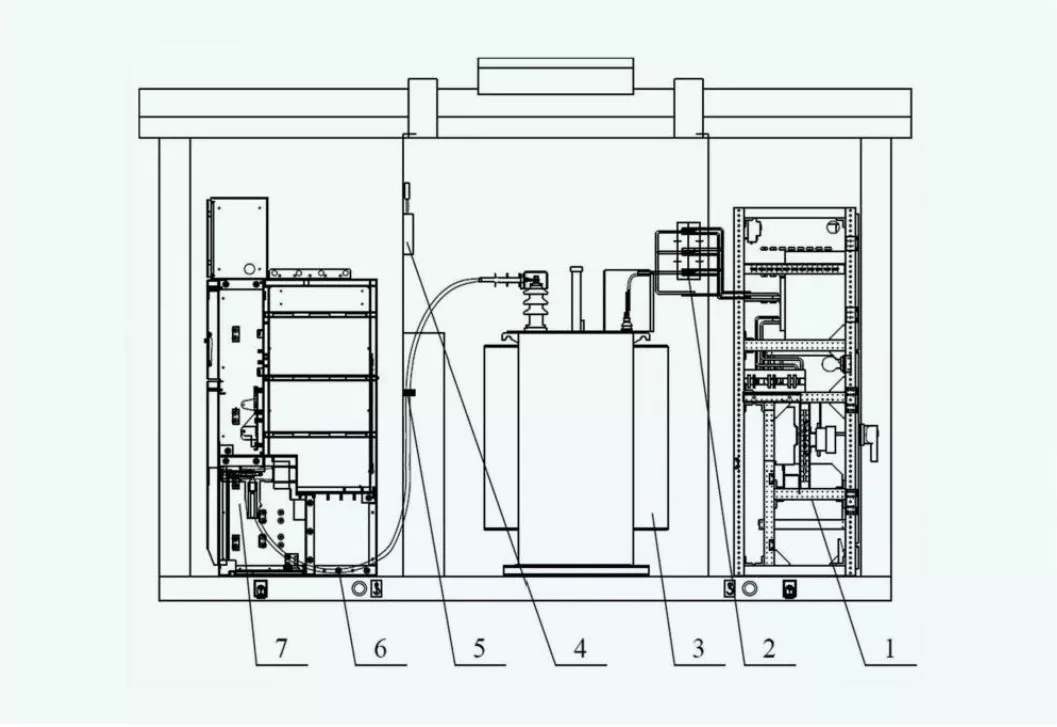

Põhikomponendid

●Kõrgepinge lülitusseade

Vastutab kõrgepinge toiteallika sisendi ja lahtiühendamise eest. Peamised tehnilised parameetrid hõlmavad nimipinget (12 kV, 24 kV või 36 kV) ja lühise katkestusvõimet (25 kA kuni 40 kA).

●Trafo

Kasutatakse kõrgepinge vähendamiseks kasutatava pinge vähendamiseks. Parameetrite hulka kuuluvad võimsus (vahemikus 50 kVA kuni 2500 kVA), isolatsiooniklass ja efektiivsus (tavaliselt üle 98%).

● Madalpinge lülitusseade

Vastutab lõppkasutajatele toite jaotamise ja vooluahela kaitse tagamise eest.Kompponentide hulka kuuluvad kaitselülitid, kaitsmed ja arvestid.Niimpinged on vahemikus 0,4kV kuni 1kV ja nimivoolud kuni 6300A, olenevalt rakendusest.

● Korpus

Karbi tüüpi alajaama korpus võib pakkuda füüsilist kaitset ja keskkonnakaitset. Meie tooted on üldiselt IP54 või IP65 kaitsetasemega, välistingimustes ja karmis keskkonnas on kõrge kohanemisvõime.

● Abijõusüsteem

See on mõeldud siseseadmete (jahutusventilaatorid, küttekehad ja valgustus) toiteks. Parameetrid hõlmavad nimipinget (220 V või 110 V AC/DC) ja võimsust.

● Jahutussüsteem

Veenduge, et trafod ja muud komponendid töötaksid termilistes piirides.Jahutusrežiim võib olla loomulik õhkjahutus (AN) või sundõhkjahutus (AF), hinnake vastavalt kandevõimele ja keskkonnale.

● Kaitse- ja juhtimissüsteem

See sisaldab releed, juhtplokke ja jälgimisseadmeid süsteemi ohutuse ja stabiilsuse tagamiseks.Kaitseseaded nõuavad voolu- ja pingeläve, mis kehtivad kogu süsteemile.

● Maandussüsteem

Tagab kriitilise ohutuse elektrilöögi vastu ja tagab rikkevoolu hajumise. Maandussüsteem koosneb tsingitud terasest või vasest lindist, mis on mõeldud madala takistusega, enamikus paigaldustes alla 1Ω.

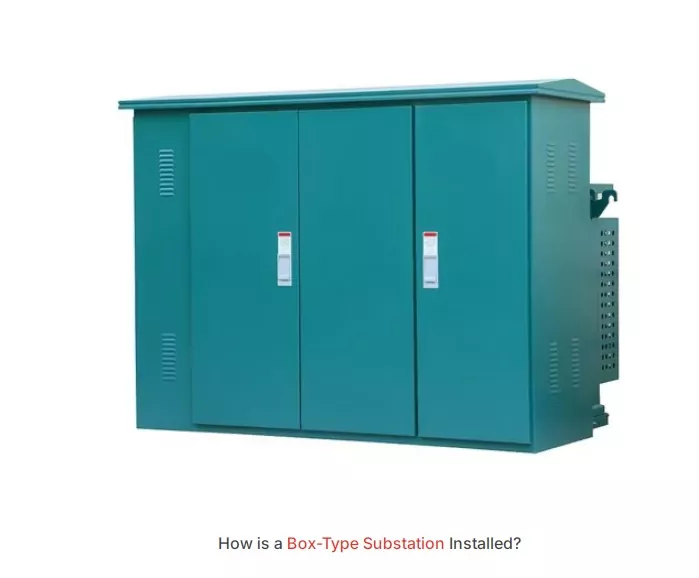

Paigaldamine

Geograafilise kasti tüüpi alajaama paigaldamisel on mitu peamist sammu.

1. Koha valimine ja ettevalmistamine

Koht peab olema tasane, stabiilne ja hästi kuivendatud. Kuid ka ohutuskauguse ja juurdepääsunõuete täitmiseks valige vastavalt oma tegelikule olukorrale.

2. Vundamendi ehitus

Ehitada raudbetoonvundamendid, mis toetavad alajaama raskust ja tagavad konstruktsiooni stabiilsuse.

3. Positsioneerimine ja kokkupanek

Kast asetatakse tõsteseadmete abil vundamendile ja kinnitatakse poltide või ankrutega mehaaniliste jõudude vastu.

4. Elektriühendus

Ühendage sissetulevad ja väljuvad kaablid kõrge ja madalpinge klemmidega. Pöörake tähelepanu sellele, et maandus peab olema õige, see on süsteemi ohutuse seisukohalt väga oluline.

5. Katsetamine ja kasutuselevõtt

Täielik paigaldamine Tehke isolatsioonitakistuse testid, kaitsereleede kalibreerimine ja kõigi komponentide funktsionaalne kontroll. Enne alajaama sisselülitamist on hea mõte uuesti kinnitada kohalik elektrikood.
