Erinevus jõutrafo ja jaotustrafo vahel

Kui vaadata elektrivõrku, on see sisuliselt tohutu ülekandesüsteem. Elektrijaamast sülearvuti laadijani läbib elekter aga ülekande ajal mitu pingemuundust. Selle näiliselt sujuva elektrivoolu taga peitub kriitiline seade: trafo.

Trafod on iga kaasaegse elektrivõrgu selgroog. Need reguleerivad pingetaset vastavalt nõudlusele, olgu siis riikidevahelise ülekande või lähedalasuvate kodude toiteks. Ilma trafodeta oleksid kaasaegsed elektrisüsteemid ebatõhusad, ebaturvalised ja ebausaldusväärsed. Alates taastuvenergia võrkudest Indias kuni linnade kommunaalteenusteni Ameerika Ühendriikides on õige trafo valimine olulise tähtsusega usaldusväärse energiavarustuse tagamisel.

Elektrivõrgus on kaks peamist trafode kategooriat: jõutrafod ja jaotustrafod. Ülemaailmne energianõudlus kasvab jätkuvalt. Nende kahe tüübi erinevuste mõistmine on kommunaalettevõtete, EPC-ettevõtete, tööstuskasutajate ja infrastruktuuri arendajate jaoks ülioluline.

Vaatame lähemalt nende erinevusi, nende vastavaid rolle võrgus ja seda, kuidas valida oma rakenduse jaoks õige trafo.

Mis on jõutrafo?

Võid mõelda jõutrafost kui suure koormusega töötajast elektrivõrgus. Need on massiivsed kõrgepingeseadmed ülekandevõrgus. Nende peamine ülesanne on käsitleda kõrgeid pingeid ja tõhusalt edastada suuri elektrikoguseid elektritootmiskohtade ja ülekandealajaamade vahel. Kuna need seadmed käitlevad tohutul hulgal energiat, kujundavad kõik mainekad toitetrafode tootjad need äärmiselt tugevateks ja vastupidavateks. Need pole mitte ainult suuremad, vaid on ka spetsiaalselt loodud taluma äärmuslikke pingeid.

Jõutrafode rakendused elektrivõrgus

Jõutrafod leiate järgmistest kohtadest:

Elektrijaamad

Võrguühendused ja lülitusjaamad

Ülekandealajaamad

Need trafod on kriitilised varad. Need toimivad selgroona, mis ühendab elektrijaamu võrguga. Üks rike võib mõjutada tervet piirkonda.

Disaini fookus: mahutavus, tõhusus ja koormuskõverad

Peamine tehniline erinevus seisneb selles, et jõutrafod on loodud töötama täiskoormusel. Nad on võimelised taluma suuri elektrilisi ja termilisi pingeid. Kuna need töötavad tavaliselt pideva koormuse korral tippvõimsusel või selle lähedal, optimeerivad jõutrafode tarnijad neid seadmeid, et saavutada maksimaalne efektiivsus täiskoormusel. Nende disaini eesmärk on minimeerida energiakadusid, tagada usaldusväärne isolatsioon ja pikendada kasutusiga.

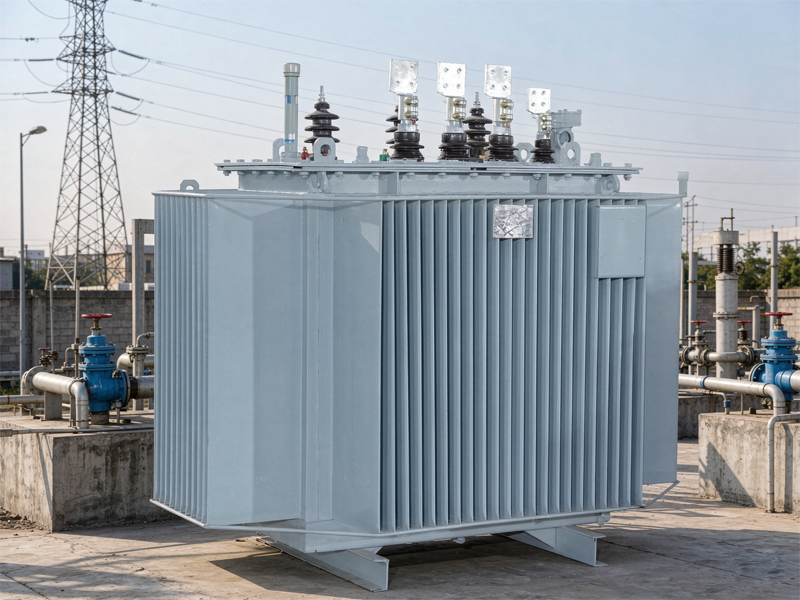

Mis on jaotustrafo?

Jaotustrafo on seade, mis tarnib elektrivõrgust elektrit kodudesse, ettevõtetesse ja ärihoonetesse. Tavaliselt paigaldatakse need elamurajoonide tehnopostidele või tiheda liiklusega hoonete külgedele. Mõnes piirkonnas, kus ruum on piiratud ja õhuliine paigaldada ei saa, võidakse need ka maa alla matta.

Neid seadmeid tuntakse ka astmeliste trafodena, kuna need vähendavad pinget kõrgemalt tasemelt madalamale tasemele, mida kasutajad saavad ohutult käsitseda ilma seadmeid või elektroonikaseadmeid kahjustamata. Jaotustrafo sees on raudsüdamiku ümber keritud suured vaskpoolid. Mähised juhivad voolu läbi raudsüdamiku, kandes energiat ühelt mähiselt teisele, põhjustamata pingekõikumisi.

Need erinevad jaotussööturitest selle poolest, et ühenduvad ainult ühe hoone või hoonete rühmaga, mitte mitme rajatisega, nagu söötjad seda teevad.

Seetõttu on jaotustrafo ülesanne ülekandeliinide pinge alandamine. Jaotustrafo põhistruktuur on sama, mis autotransformaatoril, kuid selle mähise konfiguratsioon võimaldab varustada toidet mõlemale koormuse poolele.

See tabel selgitab, miks jõutrafod ja jaotustrafod on erinevalt konstrueeritud ja miks neid ei saa kasutada vaheldumisi.

Peamised erinevused jõutrafo ja jaotustrafo vahel

1. Kõrgema pinge ülekandevõrgus kasutatakse jõutrafosid, madalama pinge jaotusvõrgus aga jaotustrafosid.

2. Jõutrafod on turul saadaval erineva võimsusega 400 kV, 200 kV, 110 kV, 66 kV, 33 kV ning jaotustrafod on saadaval 11 kV, 6,6 kV, 3,3 kV, 440 V, 230 V pingega.

3. Jõutrafo töötab alati nimitäiskoormusel, kuna koormuse kõikumine on väga väike, kuid jaotustrafo töötab täiskoormusest väiksema koormusega, kuna koormuse kõikumine on väga suur.

4. Jõutrafod on konstrueeritud maksimaalse kasuteguriga 100% ja kasutegur arvutatakse lihtsalt väljundvõimsuse ja sisendvõimsuse suhte järgi, samas kui jaotustrafo maksimaalne kasutegur varieerub vahemikus 50-70% ja arvutatakse All Day Efficiency abil.

5. Jõutrafod on kasutusel elektrijaamades ja ülekandealajaamades ning jaotustrafo paigaldatakse jaotusjaamadesse, kust elektrit jaotatakse tööstuslikuks ja koduseks otstarbeks.

6. Toitetrafo mõõtmed on jaotustrafodega võrreldes suured.

7. Toitetrafos toimuvad raua ja vase kaod kogu päeva jooksul, jaotustrafos aga rauakaod 24 tundi, st kogu päeva jooksul, ja vase kaod sõltuvad koormustsüklist.

Rakendused: millal kasutada jõutrafosid

Jõutrafosid kasutatakse peamiselt jõuülekandeks. Need on vajalikud järgmistes olukordades:

Elektritootmine: kasutatakse pinge suurendamiseks hüdro-, soojus- või tuumaelektrijaamades, et võimaldada pikamaa edastamist.

Võrguühendus: erinevate ülekandevõrkude ja sekundaarsete ülekandevõrkude ühendamine, et võimaldada elektriülekannet piirkondlike võrkude vahel.

Tööstuslikud megakoormused: spetsiaalsete kõrgepinge toiteallikate pakkumine suurtele rajatistele, nagu terasevabrikud ja andmekeskused.

Võrgu stabiilsus: toetab pinge reguleerimist ja reaktiivvõimsuse kompenseerimist stabiilse toiteallika säilitamiseks.

Võrgu laiendamise ja taastuvenergia projektid tuginevad tavaliselt jõutrafode tootjatele ja usaldusväärsete jõutrafode tarnijate ülemaailmselt sertifitseeritud lahendustele.

Rakendused: millal kasutada jaotustrafosid

Jaotustrafosid kasutatakse eelkõige kliendi poolel. Need on vajalikud järgmistel juhtudel:

Taastuvenergia võrgu integreerimine: tuuleparkide ja päikeseelektrijaamade ühendamine kohaliku võrguga astmelise jaotustrafode kaudu.

Elamu ja maapiirkondade elektrifitseerimine: Kortermajade, elamupiirkondade ja kaugemate külade usaldusväärse toiteallika pakkumine.

Kaubanduslik infrastruktuur: suure nõudlusega piirkondade, näiteks kaubanduskeskuste, büroohoonete ja jaemüügikomplekside toide.

Tööstuspargid: Kergetööstusliku tootmise, töökodade ja väikeste ja keskmise suurusega ettevõtete klastrite toetamine.

Järeldus: õige rakenduse jaoks õige trafo valimine

Igal trafo tüübil on oma ainulaadsed funktsioonid. Jõutrafod edastavad tõhusalt elektrit põhivõrku. Jaotustrafod seevastu on loodud taluma mitmesuguseid koormusi ja tagama usaldusväärse toiteallika. Õige trafo valimine on pikaajaline otsus, mis mõjutab tõhusust, töökindlust ja kasutuskulusid veel aastakümneteks.

Võtke meie insenerimeeskonnaga ühendust juba täna, et arutada oma projekti nõudeid ja saada teavet trafolahenduste kohta, mis on kohandatud suure jõudluse, suure tõhususe ja pika kasutuseaga.

KKKs: jõutrafo vs jaotustrafo (lihtsustatud)

K1: Mis on peamine erinevus toite- ja jaotustrafode vahel?

V: Jõutrafod on mõeldud kõrgepinge ülekandevõrkudele (nt 400 kV) ja töötavad täiskoormusel vähese kõikumisega. Jaotustrafod on mõeldud madalpinge (nt 11 kV) jaotamiseks lõppkasutajate varustamiseks, mis töötavad osalisel koormusel suure kõikumisega.

Q2: Kuidas nende tõhusus ja arvutamine erinevad?

V: Jõutrafod: 100% maksimaalne efektiivsus, arvutatud väljund-/sisendvõimsuse järgi. Jaotustrafod: 50–70% kasutegur, arvutatud All Day Efficiency (24-tunni energiasuhe).

Q3: Millal iga trafot kasutada?

V: Jõutrafod: Elektrijaamad, ülekandealajaamad, suured tööstuslikud koormused. Jaotustrafod: Elamu-/äripinnad, jaotusalajaamad, kergetööstuspargid.

Q4: Millised on nende peamised disaini/füüsilised erinevused?

V: Jõutrafod: suuremad, suurema voolutihedusega, täiskoormusega, 24/7 vask+raud kaod. Jaotustrafod: Väiksem, väiksema voolutihedusega, osaline koormus, 24/7 rauakaod (vakse kaod sõltuvad koormusest).

K5: Kas neid saab kasutada vaheldumisi?

V: Ei. Need on optimeeritud erinevate koormuste ja tõhususe jaoks; vahetus kasutamine põhjustab ebaefektiivsust ja seadmete rikkeid.

K6: Mida tuleks valimisel arvestada?

V: Võrgu tase (edastus/jaotus), koormuse tüüp, nimipinge, tõhususe vajadused ja rakendusala (energia tootmine/lõppkasutajad).
