Mis on kasti tüüpi alajaam?

Mida iaA Kasti tüüpi alajaam?

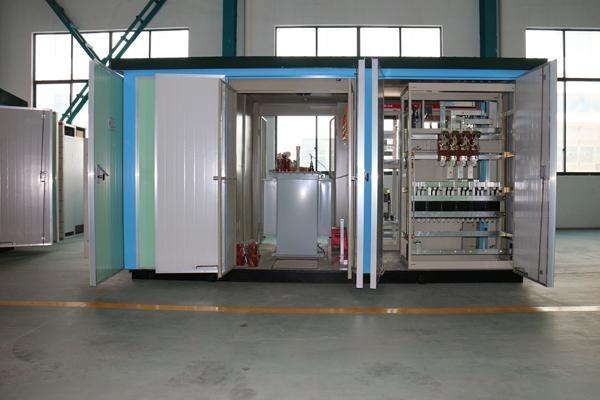

A Kasti tüüpi alajaamtuntud ka kui a kokkupandavadvõi kompaktne alajaam,  on tehases kokku pandud suletud seade, mis ühendab traditsioonilise elektrialajaama kõik olulised komponendid ühte ilmastikukindlasse metallkorpusesse. See on mõeldud keskpinge (MV) kuni madalpinge (LV) võimsuse muundamiseks ja jaotamiseks.

Mõelge sellele kui "plug-and-play" elektrijaotusjaamale, mis asendab suuri tellistest ja mördist alajaamahooneid.

Komponendid akasti tüüpi alajaam

A kasti tüüpi alajaam on konstrueeritud kolme peamise sektsiooniga: kõrgepinge jaotusseade, trafo ja madalpinge jaotusseadmed. Igal sektsioonil on oluline roll tõhusa energia muundamise ja jaotuse tagamisel.

Kõrgepinge lülitusseade

Tavaliselt töötab nimipingel 10 kV või 35 kV.

Sisaldab kodumaal toodetud või imporditud rõnga põhiseadmeid ja vaakumkaitselüliteid.

Ohutuse suurendamiseks on varustatud voolu piiravate kaitsmetega.

Trafod

Saadaval nii õliga sukeldatud kui ka kuivtüüpi konfiguratsioonides.

Mahutab kuni 1600 kVA trafosid.

Sellel on isoleer- või metallmaterjalidest valmistatud kaitseümbris.

Madalpinge jaotusseadmed

Sisaldab toitejaotuspaneele, valgustuspaneele, mõõtepaneele ja reaktiivvõimsuse kompenseerimise paneele.

Varustatud automaatsete temperatuuri- ja kondensatsioonikontrollisüsteemidega.

Aitab saavutada kasutajale tõhusa võimsuse tarnimise.

Konteiner-tüüpi alajaamade omadused

(1) arenenud tehnoloogia, ohutu ja töökindel; (2) kõrge automatiseerituse tase; (3) tehase eelvalmistamine; (4) paindlikud konfiguratsioonivalikud; (5) kulutõhus kiirete tulemustega; (6) kompaktne jalajälg; (7) Esteetiliselt meeldiv disain, mis sobib hästi ümbritsevaga.

Kast-tüüpi alajaamade klassifikatsioon

1) Modulaarne tüüp. Kõrge- ja madalpinge jaotusseadmed ja trafo asuvad metallkorpuses, kõrge- ja madalpinge jaotusseadmetes on reserveeritud töökäik. Seda tüüpi konteinertüüpi alajaamad on suhteliselt suured ja neid kasutatakse tänapäeval harva.

(2) Integreeritud seadme tüüp. Olemasolevate täielike seadmete kasutamise asemel paigaldatakse kõrge- ja madalpinge juht- ja kaitseseadmed otse korpuse sisse, et moodustada ühtne üksus. Hooldusvabaks tööks mõeldud korpustel puudub töökäik ja need on kompaktsed; neid tuntakse ka Euroopa stiilis või standardtüüpi kasti tüüpi alajaamadena.

(3) Integreeritud tüüp. See disain lihtsustab kõrgepinge juhtimis- ja kaitseseadmeid, paigutades nii kõrge- ja madalpinge jaotusseadmed kui ka trafo põhikorpuse koos trafo õlimahutisse, moodustades ühtse üksuse. See on veelgi kompaktsem, ruumala on võrreldav sama võimsusega õlitrafo omaga – umbes kolmandiku euroopaliku kasti tüüpi alajaama suurusest. Seda tuntakse ka kui Ameerika stiilis kasti tüüpi alajaama või kompaktset tüüpi kast-alajaama.

Tüübid ja mudelidkasti tüüpi alajaams

kasti tüüpi alajaams on saadaval mitmesuguste mudelite ja konfiguratsioonidega, et rahuldada erinevaid töövajadusi. Iga mudel on hoolikalt välja töötatud, et pakkuda konkreetseid eeliseid ja rahuldada kasutajate ainulaadseid nõudmisi.

Levinud mudelid

Kõrgepinge lülitusseadmete mudelid

Kuivtüüpi trafokappide mudelid

Madalpinge lülitusseadmete mudelid

Globaalsed standardmudelid

Euroopa stiil: Suurem tsentraliseeritud komponentidega.

Ameerika stiil: Pakub paremat jahutust, kuid on suurema suurusega.

Integreeritud: Väiksem jalajälg, kuid pakub Ameerika stiilile sarnaseid eeliseid.

Kasutus- ja hooldusjuhised

Tõhusad kasutus- ja hooldusstrateegiad on eluea ja töökindluse seisukohalt kriitilise tähtsusegakasti tüüpi alajaams. Regulaarsed ülevaatus- ja hooldustoimingud hoiavad ära ootamatud rikked ja tagavad katkematu toiteallika.

Põhilised töönõuded

Paigaldage kõrgendatud platvormile, et vältida vee sissepääsu.

Ohutuse tagamiseks kindlustage usaldusväärne ühendus maandusvõrguga.

Hoidke alajaama ümbrus puhas ja prahist vaba.

Regulaarsed ülevaatused ja hooldused

Kontrollige regulaarselt kõrgepingeseadmeid ja trafosid.

Ohutu töö tagamiseks viige läbi isolatsioonikatsed.

Ülekuumenemise vältimiseks hoidke jahutussüsteemi korras.

Väljakutsed ja kaalutlused

Kuigikasti tüüpi alajaams pakuvad mitmeid eeliseid, on ka väljakutseid, mis nõuavad hoolikat kaalumist. Need väljakutsed hõlmavad erinevaid aspekte, sealhulgas keskkonnamõju ja kasutuspiiranguid.

Keskkonna- ja ohutuskaalutlused

Ülekuumenemise oht ja piisava ventilatsiooni vajadus.

Materjalide ebaõigest kõrvaldamisest tulenev võimalik keskkonnamõju.

Turvameetmed volitamata juurdepääsu vältimiseks.

Kasutuspiirangud

Teatud trafomudelite võimsuspiirangud.

Vajadus pideva hoolduse järele, et vältida tööprobleeme.

Olemasolevate süsteemidega integreerimisega seotud väljakutsed.

Järeldus

Kasti tüüpi alajaam on tehases kokkupandud suletud metallseade MV-LV võimsuse muundamiseks ja jaotamiseks, mis integreerib põhikomponendid (kõrgepinge jaotusseadmed, trafo, madalpingeseadmed) alternatiivina traditsioonilistele alajaamadele.

Sellel on täiustatud tehnoloogia, paindlik konfiguratsioon, kompaktne suurus ja kulutõhusus, millel on kolm peamist tüüpi (moodul, Euroopa-tüüpi, Ameerika-tüüpi) ja erinevad mudelid, mis vastavad erinevatele vajadustele. Nõuetekohane kasutamine ja hooldus on hädavajalikud selliste probleemide lahendamiseks nagu ülekuumenemine ja integratsiooniprobleemid.

CEHO Electric paistab silma oma põhieelisega – paindlik kohandamine, pakkudes kohandatud lahendusi (pinge, võimsus, rakendusstsenaariumid), mis hõlmavad kõiki standardmudeleid. See kasutab kõrgekvaliteedilisi põhikomponente ja stabiilsuse tagamiseks rangelt kontrollitud trafosid ning intelligentset madalpinge juhtimist. Standardiseeritud eelvalmistamise, kasutajasõbraliku hoolduse ja professionaalse müügijärgse teenindusega pakub see tõhusaid, ohutuid ja kulutõhusaid toitelahendusi.

Kui teil on sellega seotud vajadusi, külastage lisateabe saamiseks meie veebisaiti või konsulteerige otse meie professionaalse meeskonnaga. Pidage meeles, validesCEHO tähendab usaldusväärsuse ja uuenduslikkuse valimist!

Kast-tüüpi alajaam (monteeritav/kompaktalajaam) KKKS

Põhiteave

Q1: Mis on kasti tüüpi alajaam?

V: Kasti tüüpi alajaam, mida nimetatakse ka kokkupandavaks või kompaktseks alajaamaks, on tehases kokkupandud suletud seade, mis integreerib traditsioonilise elektrialajaama kõik olulised komponendid ühte ilmastikukindlasse metallkorpusesse. Seda kasutatakse keskpinge (MV) kuni madalpinge (LV) võimsuse muundamiseks ja jaotamiseks, toimides "plug-and-play" alternatiivina suurtele telliskividest alajaamahoonetele.

Q2: Millised on kasti tüüpi alajaama põhikomponendid?

V: See koosneb kolmest peamisest sektsioonist, millest igaühel on energia muundamisel ja jaotamisel kriitiline roll:

Kõrgepinge jaotusseade: töötab tavaliselt 10 kV või 35 kV juures, varustatud rõngaspeaseadmete, vaakumkaitselülitite ja voolu piiravate kaitsmetega.

Trafod: saadaval õliga sukeldatud ja kuivtüüpi konfiguratsioonides, võimelised kuni 1600 kVA, kaitsva isoleeriva või metallist korpusega.

Madalpinge jaotusseadmed: sisaldab toitejaotuspaneele, valgustuspaneele, mõõtepaneele, reaktiivvõimsuse kompensatsioonipaneele ja automaatseid temperatuuri/kondensatsiooni juhtimissüsteeme.

Omadused

Q3: Millised on kasti tüüpi alajaamade põhiomadused?

V: Peamised omadused on: (1) täiustatud tehnoloogia, ohutu ja töökindel; (2) kõrge automatiseerituse tase; (3) tehase eelvalmistamine; (4) paindlikud konfiguratsioonivalikud; (5) kulutõhus kiirete tulemustega; (6) kompaktne jalajälg; (7) Esteetiliselt meeldiv disain, mis sulandub ümbritsevaga.

Klassifikatsioon ja mudelid

Q4: Millised on kasti tüüpi alajaamade peamised klassifikatsioonid?

V: On kolm peamist tüüpi:

Modulaarne tüüp: Kõrge- ja madalpinge jaotusseade ja trafo on metallkorpuses töökäiguga; suhteliselt suur ja praegu harva kasutuses.

Integreeritud seadme tüüp: Kõrge- ja madalpinge juht-/kaitseseadmed paigaldatakse otse korpusesse (ei ole töökäiku), hooldusvaba, kompaktne; nimetatakse ka Euroopa stiilis või standardtüübiks.

Integreeritud tüüp: Kõrge- ja madalpinge jaotusseadmed ning trafo põhikorpus asuvad trafo õlimahutis, kompaktsem (umbes 1/3 Euroopa stiilis suurusest); nimetatakse ka Ameerika stiilis või kompaktseks.

K5: Millised kasti tüüpi alajaamade mudelid on saadaval?

V: Erinevate vajaduste rahuldamiseks on erinevaid mudeleid, sealhulgas: kõrgepinge lülitusseadmete mudelid, kuivtüüpi trafokappide mudelid, madalpinge lülitusseadmete mudelid, globaalsed standardmudelid (Euroopa stiil: suurem koos tsentraliseeritud komponentidega; Ameerika stiil: parem jahutus, kuid suurem; Integreeritud: väiksem jalajälg Ameerika stiili eelistega).

Kasutamine ja hooldus

K6: Millised on põhilised töönõuded kasti tüüpi alajaamadele?

V: Põhinõuded on järgmised: (1) paigaldage kõrgendatud platvormile, et vältida vee sissepääsu; (2) Tagada ohutuse tagamiseks usaldusväärne ühendus maandusvõrguga; (3) Hoidke alajaama ümbrus puhas ja prahivaba.

K7: Milliseid regulaarseid ülevaatusi ja hooldusi on vaja kasti tüüpi alajaamade jaoks?

V: Regulaarne hooldus hõlmab: (1) kõrgepingeseadmete ja trafode kontrollimist; (2) ohutu käitamise tagamiseks isolatsioonikatsete läbiviimine; (3) Jahutussüsteemi hooldamine ülekuumenemise vältimiseks.

Väljakutsed ja kaalutlused

K8: Milliseid keskkonna- ja ohutuskaalutlusi tuleks kasti tüüpi alajaamade puhul arvestada?

V: Peamised kaalutlused on järgmised: (1) ülekuumenemise oht, mis nõuab piisavat ventilatsiooni; (2) materjali ebaõigest kõrvaldamisest tulenevad võimalikud keskkonnamõjud; (3) Turvameetmed volitamata juurdepääsu tõkestamiseks.

K9: Millised tööpiirangud on kasti tüüpi alajaamadel?

V: Peamised piirangud on: (1) Teatud trafomudelite võimsuspiirangud; (2) vajadus pideva hoolduse järele, et vältida tööprobleeme; (3) Väljakutsed olemasolevate süsteemidega integreerimisel.
