Epoksiidvaigust valatud kuivtüüpi trafod: mis need täpselt on? Mida nad teevad?

I. Mis on epoksüvaigust valatud kuivtüüpi trafo?

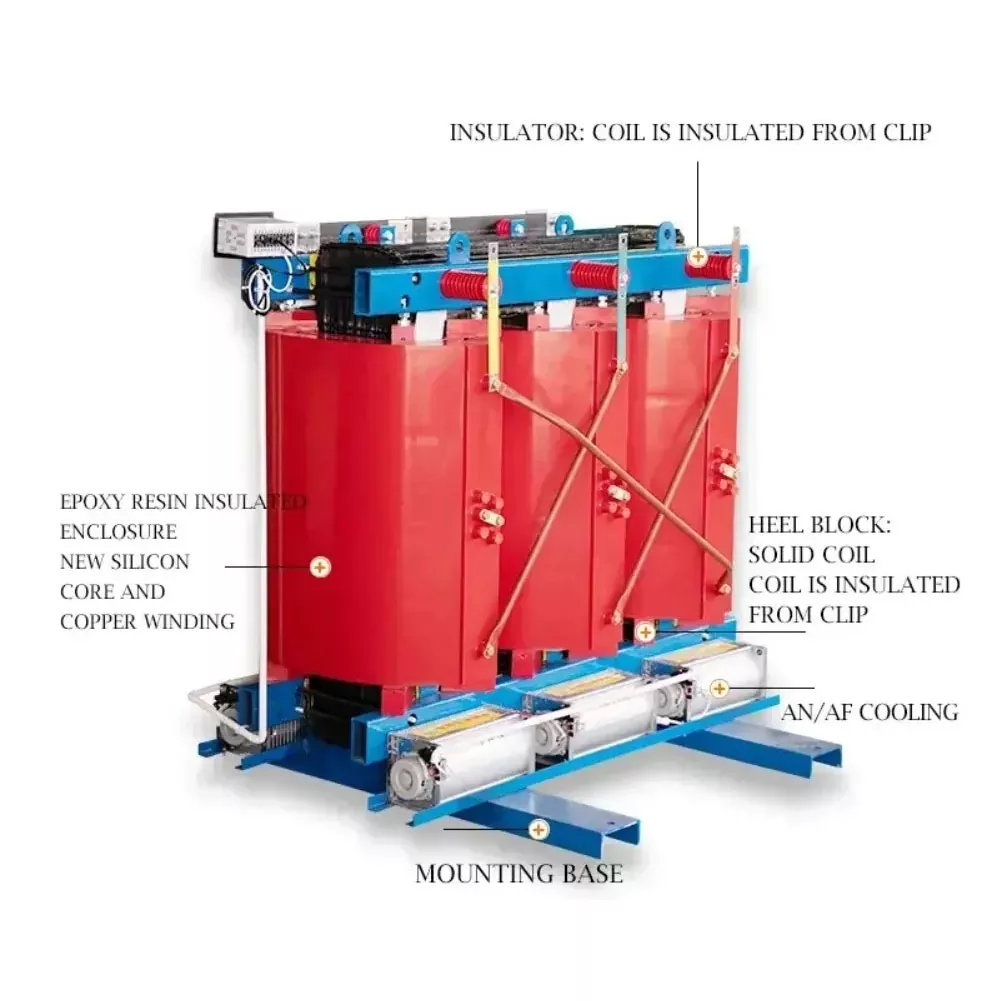

Epoksüvaigu kuivtüüpi trafodes kasutatakse isolatsioonimaterjalina epoksüvaiku. Kõrge- ja madalpinge mähised keritakse vasklindiga (fooliumiga), valatakse epoksüvaik ja tahkutakse vaakumis, et moodustada ülitugev klaaskiust struktuur. Isolatsiooniklassid on F ja H. Kuivtüüpi trafod põhinevad soojuse hajutamiseks õhkkonvektsioonil või sundõhkjahutusel ja neil puudub trafoõli.

Tulekindlate, plahvatuskindlate ja hooldusvabade omaduste tõttu kasutatakse seda laialdaselt linna metroodes, kõrghoonetes, lennujaamades, haiglates, kaubanduskeskustes ja muudes kõrgete tule- ja ohutusnõuetega kohtades.

II. Epoksüvaigust valatud kuivtüüpi trafode protsessiomadused

1. Mähisevalu vormimine: Kõrge- ja madalpingemähis valatakse vaakumis epoksüvaigu seguga ning pärast tahkumist moodustavad need tiheda ja tahke terviku.

2. Isolatsioonisüsteem: Peamise isolatsioonina kasutatakse peamiselt epoksüvaiku ja tugevdava materjalina klaaskiudu. See ei vaja isoleerõli ja on kindel isolatsiooniseade.

3. Jahutusmeetod: tavaliselt AN (looduslik õhkjahutus) või AF (sunnitud õhkjahutus). Temperatuuriregulaatori ja aksiaalvooluventilaatoriga ventilaatorit saab automaatselt käivitada ja seisata vastavalt koormustemperatuurile. Mõned tooted võimaldavad lühiajalist ülekoormustööd.

III. Epoksüvaigust valatud kuivtüüpi trafode peamised eelised ja puudused

Eelised:

1. Kõrge ohutus- ja keskkonnasõbralikkus

• Tule- ja plahvatuskindel: Epoksüvaik ise on leegiaeglustav, leegiaeglustav ja isekustuv materjal, mis põhimõtteliselt välistab tule- ja plahvatusohu.
• Saastevaba: ei sisalda isoleerõli, välistades õlilekke võimaluse, mis saastab pinnast ja veeallikaid. See on väga puhas.

2. Suurepärased elektrilised ja mehaanilised omadused

• Kõrge isolatsioonitugevus: kõvenenud epoksüvaik moodustab tiheda isolatsioonikihi, millel on hea isolatsioonivõime ja tugev pikselöögikindlus.
• Tugev lühistakistus: mähis on tahkunud ülitugevaks jäigaks tervikuks, millel on äärmiselt kõrge mehaaniline tugevus ja mis talub äkilise lühise korral tekkivat tohutut elektrodünaamilist mõju.

3. Suurepärane keskkonnaga kohanemisvõime

• Niiskus- ja tolmukindel: suletud vaigukiht suudab tõhusalt isoleerida niiskust, tolmu ja söövitavaid gaase ning võib isegi normaalselt töötada 100% niiskusega keskkonnas.
• Madalad hoolduskulud: enne kasutamist ei ole vaja eelsoojendada ja pärast seiskamist pole vaja kuivatamist. Igapäevane hooldustöökoormus on minimaalne.

4. Kõrge efektiivsusega, energiasäästlik ja kompaktne disain

• Väike kadu: optimeerides rauasüdamikku (näiteks kasutades kvaliteetseid räniteraslehti) ja mähise konstruktsiooni, on tühi- ja koormuskaod väga väikesed ning energiasäästuefekt on märkimisväärne.
• Väike suurus ja kerge kaal: Tänu epoksüvaigu kõrgele isolatsioonitõhususele on selle suurus ja kaal palju väiksemad kui sama võimsusega õlitrafod, säästes nii paigaldusruumi kui ka tsiviilehituskulusid.
• Madal müratase: kasutades täiustatud tehnoloogiat ja materjale, on töömüra madal, sobides müratundlikele haiglatele, elamutele jne.

Puudused:

• Temperatuuritaluvus on suhteliselt piiratud: tavaliselt kasutatavad isolatsiooniklassid on F (155 ℃) või H (180 ℃), pikaajalised töötemperatuurid on tavaliselt piiratud umbes 120 ℃ ~ 140 ℃ ja ülekoormusvõime ei ole nii hea kui õliga sukeldatud tüübi puhul.
• Osalise tühjenemise ja pragunemise oht: kui valamisprotsessi ei kontrollita rangelt (nt mullid ja ebaühtlane segunemine), võib kergesti tekkida osaline tühjenemine; äärmuslike külmade ja kuumade muutuste või mehaanilise pinge korral võib epoksüvaigul tekkida pragunemise oht.
• Kõrge hind: esialgne soetusmaksumus on tavaliselt kõrgem kui sama võimsusega õlitrafode oma.

IV. Epoksüvaigust valatud kuivtüüpi trafode hooldus ja levinumad vead

• Igapäevased põhipunktid: pöörake tähelepanu välimusele (praod, tühjendusjäljed), temperatuurile (temperatuuri kontroll/kuumad kohad) ja ebatavalisele mürale; hoidke isolaatorid, mähispinnad ja õhukanalid puhtad, et tolmu kogunemine ei mõjutaks soojuse hajumist ja isolatsiooni.
• Regulaarne kontroll/testimine: isolatsioonitakistus, alalisvoolutakistus, vahelduvvoolu taluvuspinge, osaline tühjenemine jne; kriitilise tähtsusega on ka kinnitusdetailide ja maanduse kontroll.

Tüüpilised probleemid:

• Mähise ülekuumenemine: sageli seotud ülekoormuse, halva ventilatsiooni või vananemisega; võib ilmneda epoksiidi värvimuutuse, põletuslõhna või lokaalse ülekuumenemisena.
• Osaline tühjendamine: võib tuleneda niiskest/kahjustatud isolatsioonist, halbadest juhtmetest/maandusest jne ning kiirendab aja jooksul vananemist.
• Ebatavalised mürad/vibratsioonid: võivad olla seotud südamiku kinnitusprobleemide, lahtiste kinnituste, koormuse harmooniliste, resonantsi jne.

V. Epoksüvaigust valatud kuivtüüpi trafode tavalised tehnilised parameetrid

Järgmised on mõned levinumad tehniliste parameetrite vahemikud epoksüvaigust valatud kuivtüüpi trafode jaoks ning konkreetsed väärtused varieeruvad olenevalt mudelist ja tootjast:

Meie ettevõttel onepoksüvaigust valatud kuivtüüpi trafodvalikuks saadaval.

VI. Epoksüvaigust valatud kuivtüüpi trafode peamised kasutusvaldkonnad

Epoksiidvaigust valatud kuivtüüpi trafod sobivad eriti hästi järgmistesse kohtadesse, kus on kõrged ohutus- ja keskkonnanõuded:

• Linna avalikud rajatised: kõrghooned, kaubanduskeskused, lennujaamad, metroojaamad, tunnelid, spordialad jne.
• Olulised asutused: haiglad, andmekeskused, teatrid, koolid, laborid jne, et tagada elektrivarustuse järjepidevus ja töökindlus.
• Tööstuskeskkond: keemiatehased, tuumaelektrijaamad, kaevandused, elektrijaamad ja muud karmid keskkonnad, kus leidub tuleohtlikke, plahvatusohtlikke või söövitavaid gaase.
• Uued energiaväljad: tuuleenergia tootmine, fotogalvaanilised elektrijaamad jne.
