Mis on MNS-i madalpinge lülitusseade

MNS madalpinge väljatõmbelülitusseade

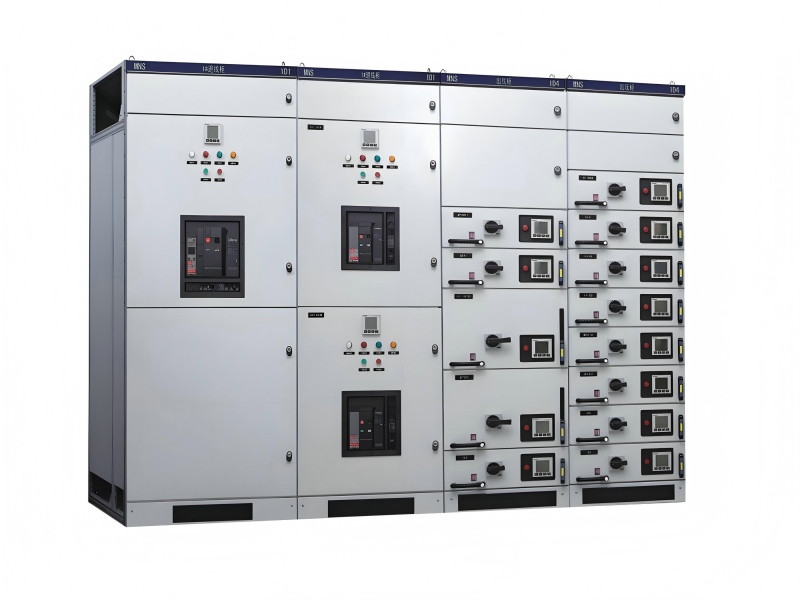

Madalpinge väljatõmbejaotusseade MNS on spetsiaalselt madalpinge elektrijaotussüsteemide jaoks loodud moodulitega kombineeritud seade, mis on kasutatav vahelduvvoolu sagedusega 50–60 Hz ja nimitööpingega 660 V ja alla selle.

Selle põhikonstruktsioon on kokku pandud 25 mm mooduliga C-sektsiooni terasraamidega, millel on kolme asendiga disain (ühendatud/testitud/eraldatud) sahtliüksuste jaoks ja mis toetab 1–3 põhiseadme ning 1/4 ja 1/2 alammooduli segakonfiguratsiooni. Kapi efektiivne paigalduskõrgus ulatub kokku 1800 mm. Selle seadme horisontaalse siini maksimaalne nimivool võib ulatuda 5000A-ni ja vertikaalse siini vastupidavusvool jääb vahemikku 900A kuni 1600A ning kaitseaste katab IP30 kuni IP54 standardeid.

Selle rakendusstsenaariumid hõlmavad tavapäraseid keskkondi, nagu elektrijaamad, tööstus- ja kaevandusettevõtted ning munitsipaalehitus. Pärast eritöötlust saab seda kasutada ka ekstreemsetes keskkondades, nagu avamere naftaplatvormid ja tuumaelektrijaamad.

Sisukord

1. Põhistruktuur

2. Tehnilised omadused

3. Kohanemisvõime keskkonnaga

4. Tüüpilised rakendused

5. Uuenduslik disain

6. Kvaliteedikontroll

1. Südamiku struktuur (moodul, moodul E = 25 mm)

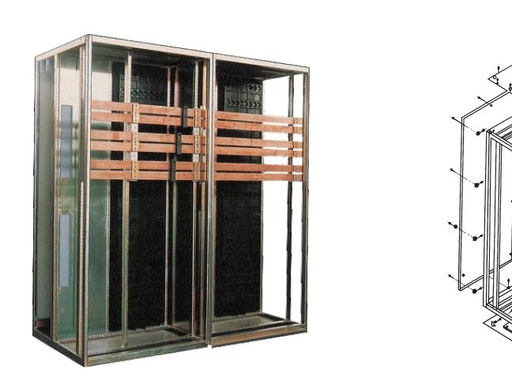

1.1 Kapi raam

- Materjal: külmvaltsitud terasest C-kujulised profiilid 25 mm mooduliaukudega, tsingitud ja pulberpihustatud suurepärase korrosioonivastase toime ja usaldusväärse maanduse tagamiseks.

- Üldised mõõtmed: kõrgus 2200 mm, laius 400/600/800 mm, sügavus 800/1000 mm.

- Vaheseinte disain: sõltumatu funktsionaalne sektsioon, siini sektsioon ja kaablisektsioon koos ohutu isolatsiooniga iga ala vahel.

1.2 Funktsionaalsed üksused (tuuma väljatõmbe tüüp)

(1) Arvutiüksus (toiteelement, sissetulev / siiniühendus / kõrge voolu söötja)

- Kasutab fikseeritud või väljatõmmatavat tüüpi konfiguratsiooni, mis on varustatud kaitselülititega nagu Emax suure vooluga rakenduste jaoks.

- Paigaldusasend: kapi ülemine või tagumine osa, mis on ühendatud suure katkestusvõimega põhisiiniga.

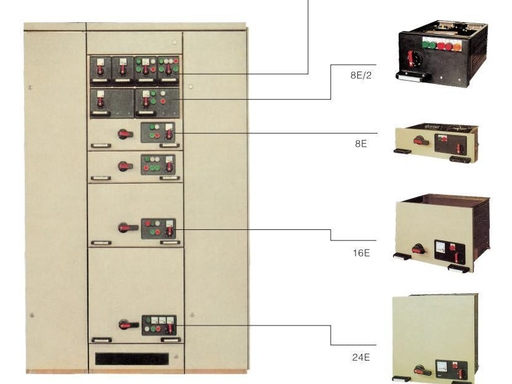

(2) MCC-üksus (mootori juhtimiskeskus, sahtli tüüpi väljalaskeava)

- Standardsed sahtli suurused: Kõrgus 100/150/200mm (4E/6E/8E).

- Funktsioonid: Mootori juhtimine (otsekäivitus / täht-kolmnurkkäivitus / pehme käivitus), toite-, valgustus- ja juhtimisahelad.

- Kolm tööasendit: töötamine (ühendatud), testimine (isoleeritud), väljatõmme (väljalülitatud), varustatud mehaaniliste blokeeringutega, et vältida valesti töötamist.

(3) Hüvitisüksus

- Paigaldatud kondensaatorite ja reaktorikomplektidega reaktiivvõimsuse kompenseerimiseks ja harmooniliste summutamiseks.

(4) Mõõteühik

- Varustatud PT, CT ja elektriarvestitega elektrienergia mõõtmise ja tööseire teostamiseks.

1.3 Siinisüsteem

- Põhisiin: TMY vaskvardad, horisontaalselt paigutatud isoleerivate tugedega elektri jaotamiseks.

- Jaotussiin: vertikaalselt paigutatud ja ühendatud sahtlitega pistikühenduste kaudu usaldusväärse kontakti jõudluse tagamiseks.

- Maandussüsteem: kapi korpuse, raami ja sahtlite täielik maandamine, et tagada pidev kaitse.

1.4 Kaitse ja ohutus

- Kaitseaste: standardne IP30, kohandatav IP40/IP54 elektrilöögi ja võõrkehade vältimiseks.

- Blokeerimisseadmed: kolme asendiga sahtlite mehaanilised blokeeringud, kaitselülitite ja lahklülitite vahelised lukud, samuti ukse- ja kaitselülitite blokeeringud.

- Isolatsioonistruktuur: ülitugevad leegiaeglustavad insenerplastist vaheseinad kaare vältimiseks ja juhusliku puudutuse eest kaitsmiseks.

2. Tehnilised omadused

ABB tehnoloogial põhinev optimeeritud disain realiseerib erinevate komponentide kokkupaneku läbi modulariseerimise. Sahtliüksus on varustatud mehaanilise lukustusseadmega, mis toetab kiiret ühendamist ja lahtiühendamist. Põhiahela pistikprogrammil on suurepärane lühiajaline vastupidavus ja suur katkestusvõime ning suurepärane dünaamiline ja termiline stabiilsus. Paindlik elektriskeem vastab enamikule elektrijaotusstsenaariumidele.

Kapil on paks C-profiiliga karkass koos külmvaltsitud terasplaadi ja aluminiseeritud tsinkplaadi kahekordse korrosioonivastase töötlusega. Sisemised funktsionaalsed alad hõlmavad horisontaalset siiniruumi, elektrikomponentide sektsiooni ja kaablisektsiooni, mis on füüsiliselt isoleeritud leegiaeglustavate tehniliste plastplaatidega. Standardkapil on täielik modulaarne segakonfiguratsioon ja tugev stseeni kohandatavus.

3. Kohanemisvõime keskkonnaga

Tavapärane töötemperatuuri vahemik ei ole kõrgem kui +40 ℃ ja mitte madalam kui -5 ℃ välisõhu temperatuuril, kusjuures keskmine temperatuur 24 tunni jooksul ei ületa +35 ℃. Niiskuse tingimustes ei tohi suhteline õhuniiskus ületada 50% maksimaalsel temperatuuril +40 ℃ ja võib ulatuda kuni 90% +20 ℃ juures.

Kahe režiimiga soojuse hajutamise süsteemid on konfigureeritud erikeskkondade jaoks. Õhkjahutusrežiim kasutab liigutatavaid soojuseraldusplaate ja aktiivsöe adsorptsioonivõrke, vesijahutusrežiimis aga tsirkuleeriva soojuse hajutamiseks spiraalveetorusid. Töörežiimi saab automaatselt ümber lülitada vastavalt niiskusanduritele.

4. Tüüpilised rakendused

Elektritootmise valdkonnas toimib see seade suure võimsusega mootorite juhtimiseks toitekeskuse kapina ja on varustatud tavaliste seeriakaitselülititega. Alajaamarakendustes kasutab vertikaalne siini kahekihiline struktuur, millel on stabiilne pidev voolutugevus. Naftakeemiatööstuse stsenaariumide jaoks valitakse IP54 kaitseklassiga kapid ning siini sektsioon on kaetud happe- ja leelisekindla värviga.

2024. aastal turule tulnud täiustatud patenteeritud mudel lisab elektriliste teleskoopvarrastega sünkroonse juhtsahtlid ja pöörleva filtriekraani struktuurid, mis parandab töö efektiivsust ja töökindlust elektritootmise, ülekande ja jaotuse stsenaariumides.

5. Uuenduslik disain

Jiangsu Linmai Electricu 2024. aasta kasuliku mudeli patent (CN215221413U) realiseerib mitme sahtliga ühenduse, mille elektrilised teleskoopvardad juhivad kolme fikseeritud plaatide rühma sünkroonset liikumist.

Shandong Dingshengi 2024. aasta leiutispatent (CN114665407A) sisaldab niiskuskindlat jõudlust. Modulaarne sahtli struktuur, kaherežiimiline soojuse hajumise süsteem ja niiskuse induktsiooni päästikumehhanism parandavad kohanemisvõimet niiskes keskkonnas. Kapi ülemise deflektori ja veepaagi ühendusseade takistab tõhusalt vihmavee tagasivoolu ning alumine voolujuhistruktuur parandab äravoolu tõhusust.

6. Kvaliteedikontroll

Toode on omandanud CCC sertifikaadi ja rakendab tootmisprotsessis GB7251.1-2005 standardit. Tehase test sisaldab 2500V/1min dielektrilise tugevuse testi.

Transpordispetsifikatsioon piirab ühe saadetise kogust kuni 4 ühikuni ja tõste vertikaalhälve peab olema väiksem kui 15 kraadi. Kasutuselevõtu ajal on kontaktide kvalifitseeritud kontaktikindluse tagamiseks vaja enam kui kolme sahtli ummistamise katset.

Kokkuvõte

MNS-jaotusseade on tipptasemel madalpinge komplekt, millel on modulaarne disain, väljatõmmatav struktuur, kõrge turvalisus, mugav hooldus ja intelligentne laiendatavus. Usaldusväärse struktuuri, stabiilse toiteallika ja paindliku hooldusega on sellest saanud tööstus- ja võtmeehitusprojektide madalpinge elektrijaotussüsteemide eelistatud tavaseade.
