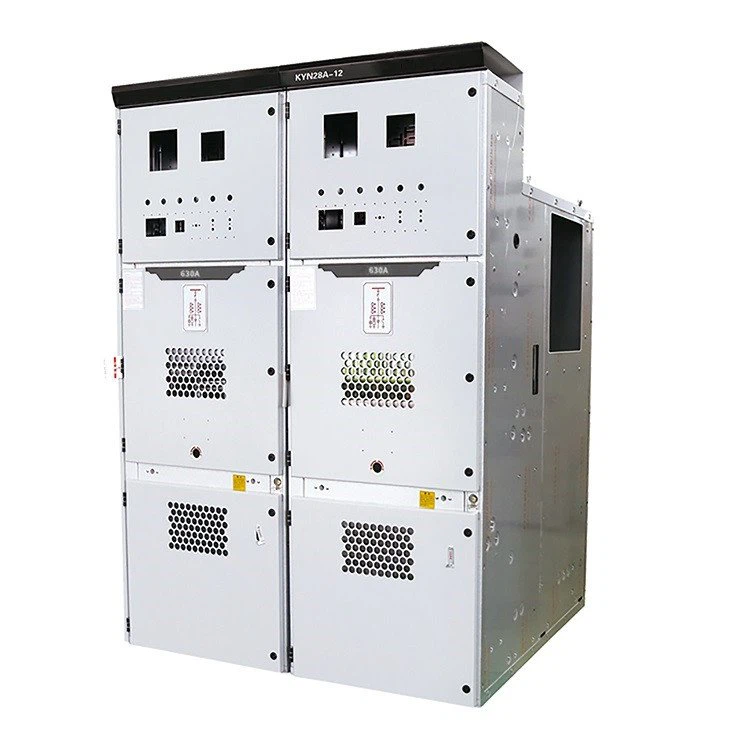

I. Kõrgepinge lülitusseadmete tuumade määratlus ja tööstuslik positsioneerimine

Kõrgepinge jaotusseadmed on elektrienergia ülekande- ja jaotussüsteemi elektrijaotusseadmete põhikomplekt. Üldiste energiatööstuse standardite kohaselt viitab see konkreetselt suletud lülitusseadmetele, mille nimitööpinge on suurem kui 36 kV, mis võimaldab kõrgepinge toiteahelate ühendamist, lahtiühendamist, jälgimist, kaitset ja juhtimist. Erinevalt tavalistest madalpinge elektrijaotusseadmetest on kõrgepinge jaotusseade pikka aega laetud ooteseisundis, püsib enamuse ajast suletud asendis ning teostab avamis- ja väljalülitusoperatsioone ainult seadmete hoolduse, liinitõrgete ja elektrivõrgu dispetšeride ajal, kusjuures seadme tõrketaluvus on äärmiselt madal ja töökindlus on ülimalt kõrge.

Elektrivõrkude, elektrijaamade, tööstus- ja kaevandusettevõtete ning suuremahuliste hoonete elektrijaotussüsteemide peamise sõlmpunktina määravad kõrgepinge jaotusseadmed otseselt toiteallika stabiilsuse, ohutuse ja järjepidevuse. See ei saa mitte ainult täpselt katkestada rikkevoolusid, nagu ülekoormus, lühis ja äikese ülepinge, vaid ka realiseerida elektrienergia mõistliku jaotuse, liinide isolatsiooni ja seadmete kaitse, muutes selle kõrge- ja madalpinge elektrijaotussüsteemis asendamatuks põhiseadmeks. Viimase 15 aasta jooksul on kõrgepingekaitselülitite tehnoloogia kiiresti arenenud koos võimsusteabe täiustamise ja keskkonnasäästlikkusega. Minimaalseid õlikaitselüliteid ja õhuvoolukaitselüliteid on järk-järgult uuendatud ning väävelheksafluoriidi (SF6) kaitselülititest on saanud praeguste kõrgepinge jaotusseadmete põhikonfiguratsioon tänu nende suurepärasele isolatsioonile ja kaarekustutusomadusele.

II. Jaotusseadmete pingetasemete täielik kategooria jaotus

Vastavalt nimitööpingele jagab energeetika lülitusseadmed kolme kategooriasse: madalpinge, keskpinge ja kõrgepinge. Kolme tüüpi seadmetel on olulised erinevused rakendusstsenaariumides, konstruktsioonikonfiguratsioonis ja ohutusstandardites, kohandudes erinevate elektrijaotusstsenaariumide vajadustega:

1. Madalpinge lülitusseade (LV)

Nimitööpingega ≤ 1kV paigaldatakse see peamiselt elektrijaotustrafode madalpinge poolele ja seda kasutatakse laialdaselt terminalide elektrijaotusstsenaariumides, nagu tööstuslikud töökojad, ärihooned ja elamud. See vastutab terminali elektrienergia jaotamise ja põhiahela kaitse eest, millel on lihtne struktuur, mugav töö ja madalad hoolduskulud.

2. Keskpinge lülitusseade (MV)

Nimitööpinge vahemik on 1kV ~ 75kV. See on levinud seade tööstuslikus tootmises ning väikestes ja keskmise suurusega alajaamades. See on peamiselt kohandatud generaatoritele, toiteahelatele, suurtele mootoritele, piirkondlikele ülekande- ja jaotusliinidele ning muudele seadmetele, võttes arvesse elektrijaotuse tõhusust ja rikkekaitsevõimalusi ning kohandudes keskmise võimsusega ülekandestsenaariumitega.

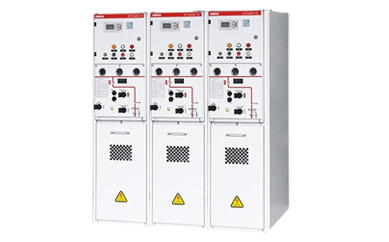

3. Kõrgepinge lülitusseade (HV)

Nimitööpingega ≥ 75kV on see spetsiaalne seade kõrgepinge jõuülekandeks ja jaotamiseks. Kõrgepinge, suure voolu ja suure koormusega töötingimuste jaoks mõeldud see on varustatud täiustatud ohutuskaitseseadmete ja täppisseire komponentidega. Seda kasutatakse peamiselt kõrge riskiga ja suure koormusega elektristsenaariumides, nagu suured alajaamad, elektrijaamad, provintsidevahelised ülekandeliinid, naftakeemiatööstus ja metallurgia rasketööstus, ning see on kõrgepinge elektrivõrkude stabiilse töö põhitagatis.

III. Kõrgepinge lülitusseadmete täielike põhikomponentide ja funktsioonide üksikasjalik selgitus

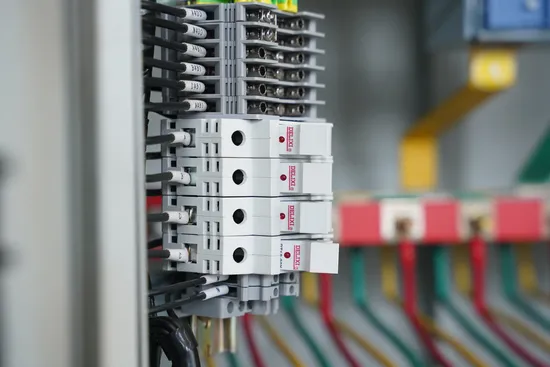

Kõrgepinge jaotusseadmel on modulaarne suletud kapistruktuur, mis jaguneb sise- ja välispaigaldusvormideks. Tervik koosneb kolmest moodulist: primaarsed peaahela seadmed, sekundaarsed juhtimis- ja seireseadmed ning ohutuskaitseseadmed. Kõik komponendid töötavad koos, et luua terviklik toitejaotus-, kaitse- ja seiresüsteem. Põhikomponentide funktsioonid on järgmised:

1. Kõrgepinge kaitselüliti (tuumtäitev komponent)

Kõrgepinge jaotusseadmete "südamena" tuntud see on ainus põhikomponent, mis suudab koormusega vooluahelaid sisse ja välja lülitada ning lühise rikkevoolusid katkestada. Seadme reageerimiskiirus võib ulatuda millisekunditeni. Kui liinis tekib ülekoormus, lühis, leke ja muud tõrked, võib see rikkeahela koheselt katkestada, takistada tõrke levikut ning kaitsta tagaseadmeid ja kogu ülekandeliini. Praegu on peavoolu tüüp SF6 kaitselüliti, mille eelisteks on tugev kaare kustutusvõime, hea isolatsioonivõime, madal rikete määr ja pikk kasutusiga, kohandudes pikaajaliste katkematute töötingimustega.

2. Instrumenditrafod (seire ja mõõtmise tuum)

Need on jagatud voolutrafodeks (CT) ja pingetrafodeks (VT) ja need on lülitusseadmete "sensoorsed organid". Põhifunktsioon on kõrgepinge ja suure voolu muundamine standardseteks madalpinge ja väikese voolu signaalideks. Ühest küljest annab see täpseid andmeid instrumentide mõõtmiseks ja võimsusandmete jälgimiseks; teisest küljest annab see kaitsereleedele käivitussignaale, realiseerides automaatse rikke varajase hoiatamise ja väljalülitamise ning tagades elektrisüsteemi visualiseeritud ja juhitava töö.

3. Maanduslüliti (Ohutuskaitse põhiosa)

See on kohustuslik ohutuskomponent, mida kasutatakse peamiselt seadmete hooldustingimustes. Pärast kaitselüliti ja lahklüliti avamist ja väljalülitamist saab maanduslüliti kiiresti luua maandusahela, vabastada täielikult liini ja seadmesse jäänud indutseeritud laengud ja jääkpinge, kõrvaldada pinge all oleva töö varjatud ohu ning tagada täielikult hoolduspersonali ja seadmete ohutuse.

4. Üles-/allasuunav transformer

See on jaotusseadmete suurim ja kalleim võimsuse muundamise seade. Astmetrafosid kasutatakse peamiselt ülekandeotsas, et vähendada ülekandevoolu pinge suurendamise kaudu ja vähendada võimsuskadu kaugülekandes; Toitejaotusterminalis kasutatakse astmelisi trafosid kõrgepinge elektrienergia muundamiseks madalpinge elektrienergiaks, mis sobib tööstus- ja tsiviilseadmete jaoks, tagades tõhusa ülekande ja elektrienergia mõistliku kohandamise.

5. Lahtiühendamislüliti (isolatsioonikomponent)

Tuntud ka kui isolaator, see on mehaaniline käsitsi lüliti ilma kaare kustutusfunktsioonita ja selle kasutamine koormaga on rangelt keelatud. Selle põhiülesanne on teostada seadmete ja elektrivõrgu vaheline füüsiline isolatsioon, moodustada ilmselge väljalülituspunkt, pakkuda ohutuid töötingimusi seadmete hoolduseks ning liinide käitamiseks ja hooldamiseks ning see on põhiline ohutuse tagamise seade kõrgepinge tööks.

6. Kaitserelee (intelligentne juhtkomponent)

Jaotusseadme "intelligentne aju" suudab jälgida reaalajas 24 tundi ööpäevas selliseid tööparameetreid nagu liini pinge, vool ja temperatuur ning täpselt tuvastada ebanormaalsed töötingimused, nagu lühis, ülekoormus ja maandusviga. Kui rike on tuvastatud, saadab see viivitamatult juhise kaitselüliti väljalülitamiseks ning samal ajal kustutab rikkekaare ja salvestab veaandmed, tagades rikke kiire eraldamise ja jälgitavuse.

7. Siinid (elektrienergia ülekandekanal)

Madala takistusega juhtivatest materjalidest valmistatud see on elektrienergia ülekande peamine kanal jaotusseadme sees. See vastutab kõigi põhikomponentide, nagu kaitselülitid, trafod ja trafod, ühendamise eest, tagades elektrienergia tõhusa ja stabiilse ülekande kapis. Selle materjali kvaliteet ja paigaldusprotsess mõjutavad otseselt jaotusseadme üldist ülekandetõhusust.

8. Liigepingepiirikud ja maandusvõrk (liigpingekaitsesüsteem)

Liigpingepiirikud on spetsiaalselt ette nähtud mööduvate kõrgepinge löökide jaoks, nagu äikese ülepinge ja lülitusliigpinge. Nad suudavad kiiresti neelata liigenergiat ja vältida seadmete isolatsioonikihtide kõrgepinge purunemist; toetav maandusvõrk koosneb maa-alustest metallelektroodidest ja maandusvarrastest, mis võivad kiiresti maasse juhtida rikkevoolu ja liigvoolu, pakkudes seadmetele topeltkaitset mööduvate kõrgepingekahjustuste eest.

9. Kontaktor

Sobib madalpinge abiahelatele alla 1kV, see võib sageli kaugjuhtimis- ja toiteahelaid sisse ja välja lülitada, kontrollides peamiselt selliseid koormusi nagu mootorid, kondensaatorid ja valgustusseadmed. Võrreldes kaitselülititega on kontaktoritel suurem töösagedus ja pikem mehaaniline eluiga, kuid neil puudub kõrgepinge rikke katkestusvõime ning neid kasutatakse ainult madalpinge abijuhtkomponentidena.

IV. Kõrgepinge lülitusseadmete kaks peamist tüüpi ning nende eeliste ja puuduste võrdlus

Erinevate isolatsioonimaterjalide järgi jagab tööstus kõrgepinge jaotusseadmed kahte kategooriasse: õhuisolatsiooniga lülitusseadmed (AIS) ja gaasiisolatsiooniga lülitusseadmed (GIS). Neil kahel on olulised erinevused kohanemisstsenaariumide, jõudlusnäitajate ning kasutus- ja hoolduskulude osas:

1. Õhuisolatsiooniga lülitusseade (AIS)

Loodusliku õhuga isolatsioonivahendina on see traditsiooniliste kõrgepinge jaotusseadmete peamine tüüp. Selle peamised eelised on lihtne struktuur, madal hind, mugav paigaldamine, intuitiivne rikete diagnostika ja vähesed igapäevased hooldusraskused; selle puudused on kapi suur maht, isolatsiooni jõudlus, mida keskkond suuresti mõjutab, ja isolatsiooni lihtne lagunemine niiskes, tolmuses ja saastunud keskkonnas. See sobib peamiselt tavapäraste välisalajaamade ja heade töötingimustega kõrgepinge elektrijaotusstsenaariumide jaoks.

2. Gaasisolatsiooniga lülitusseadmed (GIS)

Kasutades kõrge puhtusastmega väävelheksafluoriidi (SF6) gaasi isolatsiooni ja kaarekustutusainena, suletakse kõik pinge all olevad komponendid gaasiga täidetud kapis. Selle peamised eelised on kompaktne kapp, väike põrandapind, stabiilne isolatsioonivõime, mida välistolm, niiskus ja karm ilm ei mõjuta, äärmiselt kõrge töökindlus ja äärmiselt madal rikete määr; selle puudused on seadmete kõrge hind, keerukas hooldusprotsess ja ranged nõuded tihendusvõimele. See sobib peamiselt tipptasemel stsenaariumide jaoks, nagu linna tuumaalajaamad, suletud masinaruumid, karmid töötingimused ja suure tihedusega jõuülekanne.

V. Kõrgepingelülitite tavalised vead ja standardsed tõrkeotsingu skeemid

Kõrgepinge jaotusseadmete üldine rikete määr on madal, kuid pikaajaline töö, keskkonna erosioon, ebaõige töö ja komponentide vananemine võivad põhjustada mitmesuguseid rikkeid. Koos eesliini kasutus- ja hoolduskogemusega selgitab käesolev artikkel välja kõrgsageduslike rikete põhjused ja standardsed lahendused, mis sobivad igapäevaseks ülevaatuseks ja seadmete hooldustöödeks:

1. Juhtkäepidet ei saa lukustada: Selle põhjuseks on enamasti rooste, kinnikiilumine, sisemise lukustusmehhanismi vananemine või mittevastavad võtmed. Töötlemismeetod: kontrollige spetsiaalset juhtklahvi, puhastage ja puhastage lukustusmehhanism, lisage spetsiaalne määrdemääre ja asendage kahjustatud komponendid otse, et tagada mehaanilise lukustuse normaalne toimimine.

2. Ebanormaalne müra kapis: Peamised põhjused on elektromagnetiline vibratsioon, mille põhjustavad vaheseinaplaadi lahtised kinnituskruvid ja kaablid, mis puudutavad tihendiplaati. Töötlemismeetod: kinnitage täielikult kapi vaheseinaplaadi kruvid ja kandke kaabliliidese kinnitamiseks tihendusainet, et kõrvaldada kontaktvibratsioonimüra.

3. Ülekuumenenud juhtmestiku ühendused: Selle põhjuseks on peamiselt lahtised poldid, pikaajaline ülekoormustöö ja liigne kontakttakistus. Töötlemismeetod: töötage rangelt vastavalt seadmete nimivoolule, kinnitage kõik juhtmestiku poldid ja vahetage õigeaegselt vananenud ja oksüdeerunud siinid ja liigendid.

4. Kvalifitseerimata isolatsioonikatse ja sagedased maandusvead: Peamised põhjused on pragunenud, niisked ja saastunud isolaatorid, mis toob kaasa isolatsiooni jõudluse olulise languse. Töötlemismeetod: asendage kahjustatud isolaatorid, puhastage kapi isolatsioonikomponendid spetsiaalsete isolatsioonipuhastusvahenditega ja kuivatage niisked kohad põhjalikult, et taastada isolatsiooni jõudlus.

5. Kaitseluukide ebanormaalne avamine ja sulgemine: Luukide deformeerumine, õli puudumine liikuvates osades ja mitmesuguste esemete kinnikiilumine põhjustavad ebaõnnestumisi normaalselt avamisel ja sulgemisel. Töötlemismeetod: Puhastage liikuvates osades olevad mitmesugused asjad, korrigeerige deformeerunud aknaluugid, lisage määrdeõli ning reguleerige avamise ja sulgemise täpsust.

6. Olekumärgutulede kustumine: Levinud põhjused on pirni kahjustused, kaitsme/takisti läbipõlemine, abilülitite halb kontakt ja piirlüliti tõrked. Töötlemismeetod: Vahetage kahjustatud pirnid ja kaitsmed, puhastage abilülitite kontaktid ja kontrollige terminali kaitselüliti tööolekut.

7. Juhtploki häired: Peamised põhjused on lahtised klemmiploki kruvid ja juhtpistiku halb kontakt. Töötlemismeetod: Kinnitage kõik klemmikruvid, ühendage uuesti ja lukustage juhtpistik, et tagada stabiilne liinikontakt.

VI. Kõrgepinge lülitusseadmete viis põhilist ennetavat kaitsefunktsiooni (turvatuum)

Viie ennetava blokeeringu funktsioon on kõrgepinge jaotusseadmete põhiline ohutuskonstruktsioon, mis on tööstuses kohustuslik standardkonfiguratsioon. See suudab mehaaniliselt kõrvaldada inimtegevusest tingitud suurõnnetused ja on kõrgepinge tööohutuse põhitagatis:

1. Vältige sulgemist koormaga: Pärast kaitselüliti käru sulgemist katseasendis lukustab mehaaniline lukk käru, mida ei saa lükata pingestatud tööasendisse, välistades koormaga sulgumise õnnetuse.

2. Vältige sulgemist maandusliiniga: Kui kapi maanduslüliti on suletud asendis, ei saa kaitselülitit sulgeda ja sisse lülitada, vältides lühist ja plahvatust, mis on põhjustatud sunnitud jõuülekandest ilma maandusliini eemaldamata.

3. Vältige juhuslikku sisenemist otseülekande intervalli: Kui kaitselüliti on suletud ja pinge all töötavas olekus, on kapi tagumine uks mehaanilise lukuga lukustatud ja seda ei saa avada, takistades töötajatel pingestatud alasse sisenemast ja elektrilöögi saamist.

4. Vältige rippuvat maandusliini elektriga: Kui kaitselüliti on suletud ja pinge all töötavas olekus, on maanduslüliti töömehhanism lukustatud ning seda ei saa sulgeda ega maandada, kõrvaldades elektriga rippuvast maandusliinist põhjustatud lühisvea.

5. Vältige noa tõmbamist koormaga: Kui kaitselüliti on koormaga suletud olekus, ei saa käru tööasendist välja viia ning eralduslülitit on keelatud avada koormaga.

VII. Täisteksti põhikokkuvõte

Kõrgepinge jaotusseadmed on üle 75 kV kõrgepingesüsteemide jaoks mõeldud elektrijaotusseadmete põhikomplekt. Tuginedes modulaarsete komponentide, nagu kaitselülitid, instrumenditrafod, releed ja maandussüsteemid, koordineeritud tööle, integreerib see viis põhifunktsiooni: elektrienergia jaotus, vooluahela juhtimine, tõrkekaitse, ohutuskaitse ja reaalajas jälgimine. Kategooriate osas jaguneb see peamiselt kahte tüüpi: AIS-i õhuisolatsiooniga jaotusseadmed, millel on lihtne struktuur ja mugav töö ja hooldus, ning GIS-gaasisolatsiooniga jaotusseadmed, millel on stabiilne jõudlus ja mis sobivad tipptasemel stsenaariumide jaoks.

Seadmel tervikuna on madal rikete määr, pikk kasutusiga ja kõrge töökindlus ning see on pikka aega ooterežiimis. Selle põhiline ohutusgarantii tuleneb standardiseeritud viie ennetava blokeeringu konstruktsioonist ning täiuslikest ülepinge-, ülekoormus- ja lühisekaitsemehhanismidest. Igapäevased tõrked on enamasti põhjustatud komponentide vananemisest, lahtisest paigaldusest, keskkonna erosioonist ja ebaõigest tööst ning tõrke tõenäosust saab regulaarse kontrolli ning standardiseeritud kasutamise ja hoolduse abil oluliselt vähendada. Sellistes valdkondades nagu elektrivõrgu ülekanne, tööstuslik elektrijaotus ja uus energiaallikas on kõrgepinge jaotusseadmete stabiilne töö kogu elektrisüsteemi ohutu, tõhusa ja pideva töö aluseks.

VIII. Kõrgsageduslikud KKK (tööstuse üldine)

K1: Mis on põhiline erinevus kõrgepinge jaotusseadmete ja madalpinge lülitusseadmete vahel?

A1: Põhilised erinevused seisnevad nimipinges, isolatsioonitasemes ja funktsionaalses asendis. Kõrgepinge jaotusseadmel (≥75kV) on kõrgepinge kaarkustutus, lühise katkestusvõime ja viie ennetuskaitse, mida kasutatakse põhiliini edastamiseks; Madalpinge jaotusseadet (≤1kV) kasutatakse ainult terminali toite jaotamiseks, millel on lihtne struktuur ja puudub kõrgepingekaitse.

Q2: Kuidas valida GIS-i ja AIS-i kõrgepingelülitusseadmete vahel?

A2: valige AIS tavapäraste välitingimuste, heade töötingimuste ja piiratud eelarve jaoks; valige GIS linna põhipiirkondade, suletud masinaruumide, karmide töötingimuste ja piiratud ruumi jaoks.

Q3: Kas kõrgepinge lülitusseadmeid saab sageli kasutada?

A3: Ei. Kõrgepingekaitselülititel on keelatud sagedane koormust kandev töö; ainult madalpinge kontaktorid võivad sageli abiahelaid sisse ja välja lülitada, vastasel juhul kiirendab see seadmete vananemist ja põhjustab varjatud ohte.

Q4: Kas kõrgepinge jaotusseadmete viie ennetusfunktsiooni saab käsitsi vabastada?

A4: selle ilma loata vabastamine on rangelt keelatud. Ainult professionaalsed käitajad ja hooldustöötajad võivad selle hoolduse ajal ja pärast ohutusmeetmete rakendamist ajutiselt avada vastavalt spetsifikatsioonidele ning see tuleb kohe pärast kasutamist taastada.

K5: Millised on ülekuumenenud lülitusseadmete liigeste peamised ohud ja ravipõhimõtted?

A5: Ohud hõlmavad komponentide vananemise kiirendamist, lühiste ja isegi tulekahjude põhjustamist; ravi põhimõtted: kontrollige koormust, kinnitage liigesed, asendage vananevad komponendid ja kõrvaldage ülekoormus.

K6: Kas kõrgepinge lülitusseadme sees on ebatavaline müra, kas hoolduse ajaks on vaja välja lülitada?

A6: Jah. Ebatavaline müra on varajane hoiatus seadmete ebanormaalsusest. Kui seda pikka aega ei kontrollita, põhjustab see tõrkeid. Varjatud ohtude kontrollimiseks ja kõrvaldamiseks tuleb enne töö jätkamist kohe välja lülitada.

K7: Milliseid näitajaid tuleb SF6 gaasiisolatsiooniga jaotusseadmete puhul iga päev tuvastada?

A7: tuvastage regulaarselt SF6 gaasi (rõhk, puhtus, mikrovesi) ja korpuse õhutihedust ning kontrollige isolatsiooni jõudlust ja mehaanilise töö paindlikkust.
