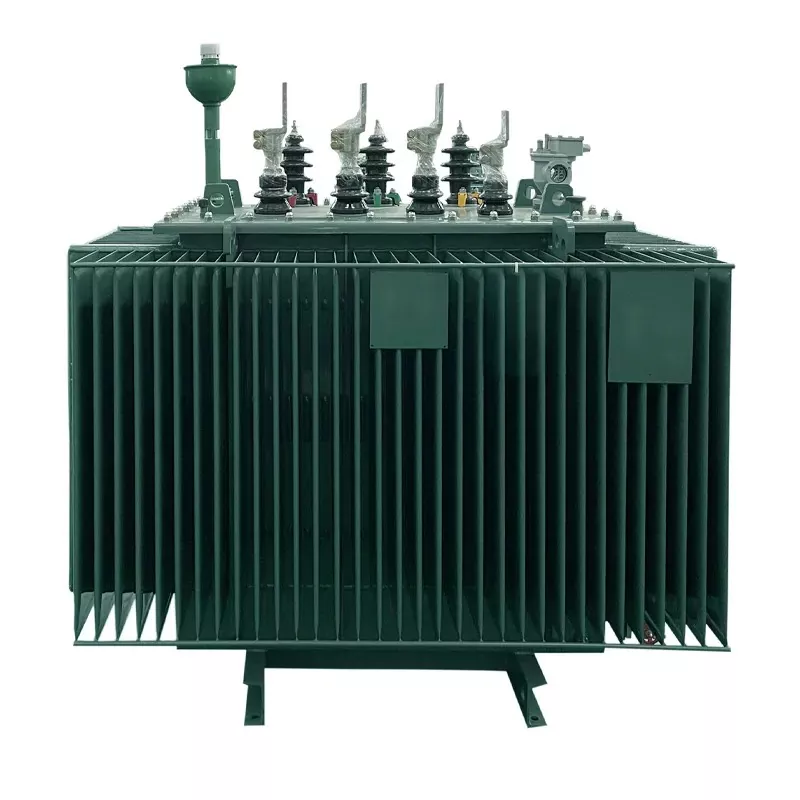

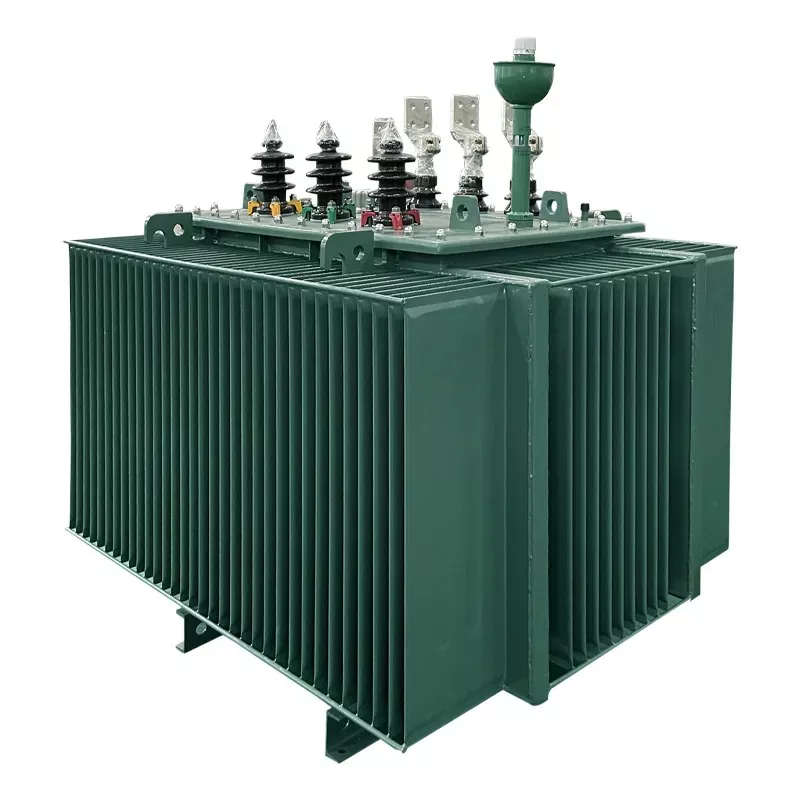

Kolmefaasiline õliga sukeldatud jaotustrafo koos laadimiskraani vahetajaga

Kolmefaasiline õliga sukeldatud jaotustrafo koos koormaga kraanivahetajaga on tänapäevaste jaotussüsteemide oluline varustus, samuti üks Ceho olulisi tooteid. Need tooted suudavad pinget reguleerida ilma koormust katkestamata, parandades toite kvaliteeti ja võrgu stabiilsust.

Saada päring

Tootekirjeldus

See kolmefaasiline õlisse sukeldatud jaotustrafo koos koormaga kraanivahetajaga on valmistatud kvaliteetsest CRGO külmvaltsitud räniterasest, tagades väikese tühikäigukao. Sellel on hea energiasäästlik toime ning märkimisväärne sotsiaalne ja majanduslik kasu. Tugev vastupidavus lühistele ja pikselöögile; Selle jaoks mõeldud kõrge töökindlusega tugikonstruktsioonide disain on kasutatav nii välis- kui ka siseruumides.

Meie trafode pinget ja nimivõimsust saab kohandada. Saadaval olevad pinged: 6kV, 6,3kV, 10kV, 10,5kV, 11kV, 12,47kV, 13,2kV, 13,8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 345kV, 34. 110 kilovolti.

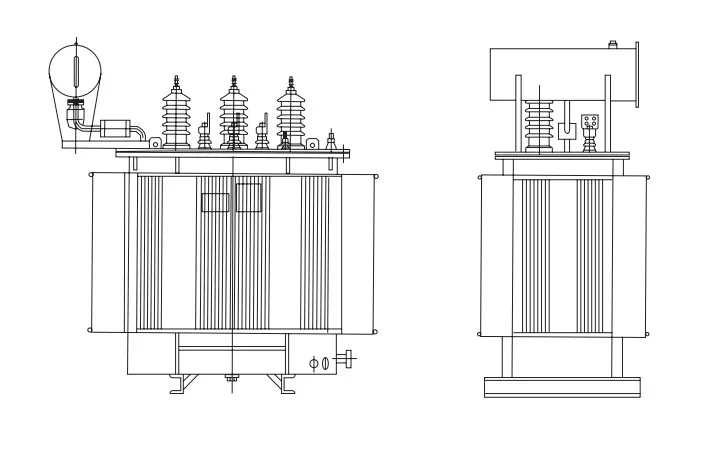

Kontuuri joonis

Tehnilised näitajad

Nimivõimsus (kVA)	Nimipinge (kV)		Vektorrühm	Koormuse kadu (W)	Koormuskadu (W)	Takistus (%)
Nimivõimsus (kVA)	HV	LV	Vektorrühm	Koormuse kadu (W)	Koormuskadu (W)	Takistus (%)
30	13.8 13.2 11 10.5 10 6.3 6 Puudutusvahemik: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Funktsioon	Kirjeldus
Pinge reguleerimine	Võimaldab koormuspinget reguleerida kraanilüliti kaudu, kui trafo on pingestatud, tavaliselt reguleerimisvahemikuga ±15% või rohkem .
Puudutage valikut Changer Type	Vaakumtüüpi OLTC-d eelistatakse töökindluse ja pika eluea tõttu; peab vastama standarditele IEC 60214 või AS 60214.1.
Jahutusmeetod	ONAN (Oil Natural Air Natural) on standardvarustuses; mõned variandid võivad suurema võimsuse jaoks kasutada OFAF-i (Oil Forced Air Forced).
Isolatsioon ja õli	Mineraalõliga sukeldatud isolatsiooniks ja jahutamiseks; õli peab vastama IEC 60296 standarditele. Diverterlüliti kambris olev õli peab olema peapaagi õlist eraldatud.
Ehitus	Tavaliselt südamiku tüüpi, vaskmähistega, gofreeritud teraspaagiga ja hermeetiliselt suletud konstruktsiooniga, et vältida niiskuse sissepääsu.
Puudutage valikut Juht	Toetab automaatset, kohalikku manuaalset (elektriline) ja manuaalset hädaabi (mehaanilist) tööd. Sisaldab piirlüliteid, termokaitset ja asendinäitajaid.

Tavalised keskkonnatingimused

1. Ümbritsev temperatuur: mitte üle +40 ℃, mitte vähem kui -25 ℃, kuu keskmine temperatuur ei ületa +30 ℃, aasta keskmine temperatuur ei ületa +20 ℃.

2. Kõrgus: mitte rohkem kui 1000 m.

3. Toitepinge laine on sarnane siinuslainele.

4. Kolmefaasiline õliga sukeldatud jaotustrafo koos laadimislülitiga toitepinge on ligikaudu sümmeetriline.

5. Koormusvoolu harmooniliste summaarne sisaldus ei tohi ületada 5% nimivoolust;

6. Paigalduskoht: sise- või välistingimustes.
