Saate lühidalt aru: millised on madalpinge lülitusseadmete põhitehnoloogiad ja rakenduse põhialused?

Madalpinge jaotusseadmed on kaasaegsete toite- ja jaotussüsteemide põhivarustus, mida kasutatakse peamiselt toitejaotuse, vooluahela juhtimise, ülekoormuskaitse, lühisekaitse, maanduslekkekaitse ja võimsuse jälgimise jaoks. Seda kasutatakse laialdaselt tehastes, hoonetes, andmekeskustes, haiglates, kaubanduskeskustes, kommunaaltehnika ja muudes valdkondades. Tänu kompaktsele struktuurile, kõrgele ohutusele ja töökindlusele, mugavale hooldusele ja kõrgele intelligentsusele on see põhivarustus elektrisüsteemide stabiilse töö tagamiseks. See artikkel tutvustab täielikult madalpinge jaotusseadmete tehnilisi põhipunkte struktuuri, parameetrite, jõudluse, valiku ja rakenduse osas.

1. Madalpinge lülitusseadmete peamised komponendid

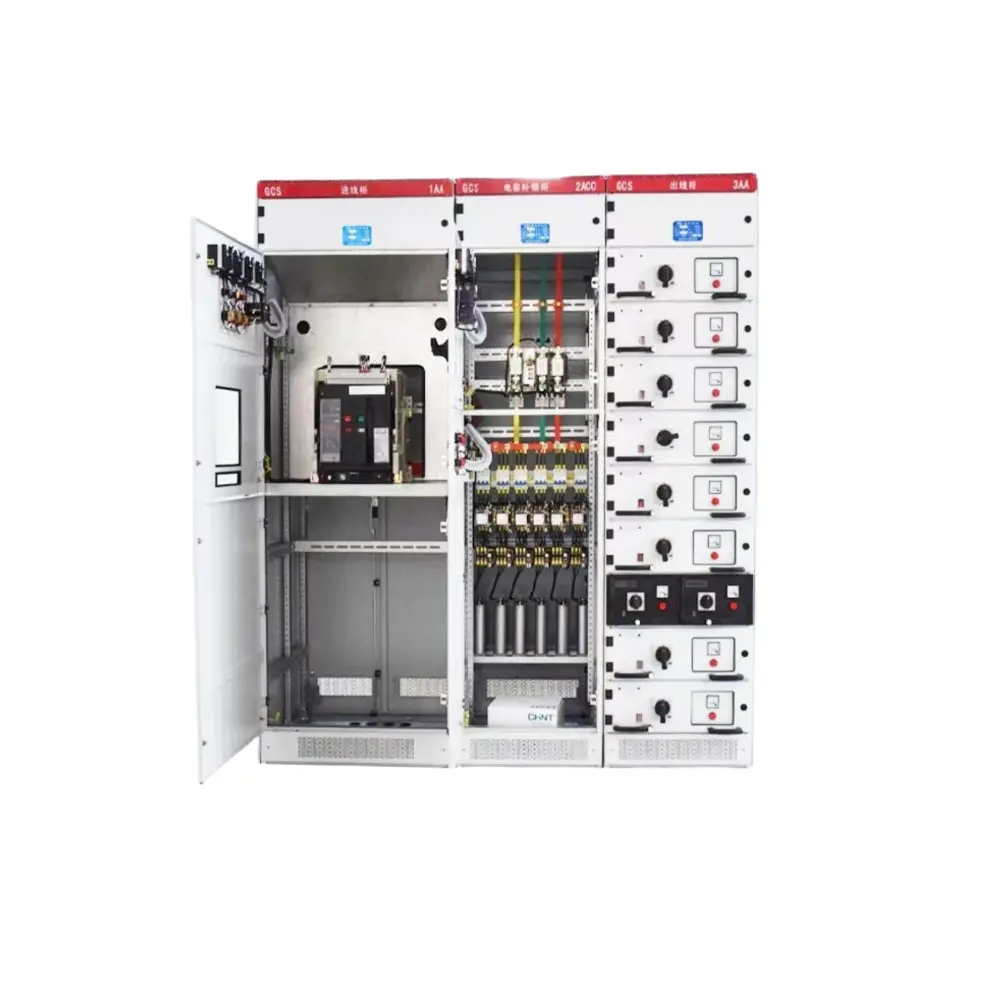

Tüüpilised madalpinge jaotusseadmed kasutavad akolmekambriline sõltumatu isolatsioonistruktuur suurema ohutuse, töökindluse ja hooldatavuse tagamiseks:

A.Katkestuskamber: vertikaalselt paigutatud, suudab hoida mitut kaitselülitit; iga vooluahel on sõltumatult eraldatud ilma häireteta.

B.Bussiruum: Asub kaitselüliti lahtri taga ja isoleeritud vaheseintega, et vältida tõhusalt rikke levikut.

C.Kaabli sektsioon: Asub kapi taga- või esiosas, mugav kaabliga ühendamiseks ja hooldamiseks, avara ruumi ja standardse juhtmestikuga.

Kasutus- ja hooldusstiili järgi:

D.Tagant ligipääsetav: Traditsiooniline standardstruktuur suure hooldusruumiga.

E.Eest ligipääsetav: Seinale kinnitatav, väiksem sügavus, ruumisäästlik.

Sõltumatu sektsiooni konstruktsioon väldib hoolduse ajal juhuslikku kokkupuudet pingestatud osadega, piirab kaare rikkevahemikku ning parandab oluliselt seadmete ja personali ohutust.

2. Peamised hinnatud parameetrid

3. Põhilised elektrilise jõudluse indeksid

a. Lühise vastupidavusvoolu reiting (SCCR)

Maksimaalne lühisvool, mida jaotusseade suudab tõrke ajal lühikese aja jooksul ohutult taluda, mis määrab seadme lühiskindluse ja on oluliseks ohutu töö tagatiseks.

b. Lühiajaline voolutaluvus reiting

Lühisvool, mida jaotusseade suudab teatud aja jooksul (tavaliselt 1 sekund või 0,5 sekundi jooksul) deformatsiooni või kahjustusteta taluda, tagades, et süsteem ei varise rikke korral kokku.

c. Katkestuste reiting

Maksimaalne rikkevool, mille kaitselüliti võib ohutult katkestada. See peab olema suurem kui süsteemi eeldatav lühisvool, vastasel juhul põhjustab see plahvatuse või tulekahju.

d. Sissepääsukaitse reiting (IP reiting)

· IP30: väldib sõrmekontakti pingestatud osadega

· IP40: takistab ≥1 mm läbimõõduga võõrkehade sisenemist

· IP54: tolmu- ja pritsmekindel, sobib niiskesse ja tolmusesse keskkonda

e. Temperatuuri tõusu piir

Riiklike standardite kohaselt ei tohi lülitusseadme temperatuuri tõus pikaajalisel nimivoolul töötamisel ületada piirmäära, tagades isolatsiooni stabiilsuse ja pikema tööea.

4. Madalpinge lülitusseadmete tehnilised põhipunktid

(1).Kapi struktuur ja lahterdamise tehnoloogia

Omab kolm sõltumatut isoleeritud sektsiooni: kaitselüliti, siini sektsioon ja kaablikamber, takistades tõhusalt kaare levikut ning parandades töö- ja hooldusohutust.

(2)Lühise ja lühiajalise vastupidavuse tehnoloogia

Varustatud tugeva lühistakistusega, täpselt sobiva SCCR-i ja lühiajalise vastupidavusega vooluga, et vältida deformatsiooni, siini nihkumist ega süsteemi kokkuvarisemist rikete korral.

(3)Kaitselülitite katkestamise ja valikulise koordineerimise tehnoloogia

Katkestusvõime vastab maksimaalsele süsteemi rikkevoolule. Piirkondlik selektiivsus saavutatakse lühiajalise viivituse ja hetkelise kaitse koordineerimise kaudu, piirates katkestused ainult rikkega vooluringiga.

(4)Siinisüsteemi disain ja temperatuuritõusu juhtimine

Madala impedantsi, väikese kaoga, suure soojuse hajumisega siini paigutus, mis võimaldab rangelt kontrollida pikaajalist töötemperatuuri tõusu, tagades vooluvõimsuse, isolatsiooni eluea ja seadmete stabiilsuse.

(5)Integreeritud kaitse- ja mõõtmistehnoloogia

Integreerib ülekoormuse, lühise, maanduslekke, ülepinge, alapinge, faasikadu ja kaarekaitse intelligentsete arvestite ja anduritega igakülgse ohutuse tagamiseks.

(6)Arukas ja digitaalne tehnoloogia

Toetab võrguseiret, kaugjuhtimispulti, rikkeeelset häiret, energiastatistikat ja sidevõrke, üleminekut järelevalveta ja intelligentsele pilvepõhisele töörežiimile.

(7)Sissepääsukaitse ja keskkonnaga kohanemisvõime

Vastab IP30–IP54 kaitseklassidele, kohandub niiskuse, tolmu, korrosiooni, kõrge ja madala temperatuuriga keskkondadega, et suurendada mitmekülgsust ja vastupidavust.

(8)Modulaarne ja standardne disain

Moodulseadmed, standardliidesed ja paindlik laiendamine lühendavad tootmis-, paigaldus- ja kasutuselevõtuaega ning vähendavad üldkulusid.

5. Kaitsefunktsioonid

Madalpinge jaotusseade on süsteemi ohutuse tagamiseks varustatud mitme kaitsega:

l Ülekoormuskaitse

l Lühise hetkekaitse

l Lühise lühiajaline viivituskaitse

l Maandusvea / maanduslekke kaitse

l Üle- ja alapingekaitse

l Faasikadu ja faasijärjestuse kaitse

l Kaare vea tuvastamine (AFD)

l Täiustatud intelligentne lülitusseade pakub ka:

l On-line temperatuuri jälgimine

l Osalise heite seire

l Toitekvaliteedi analüüs

l Kaugtõrkehäire

6. Levinud struktuuritüübid

Fikseeritud tüüpi lülitusseade

Lihtne struktuur, madal hind, kõrge töökindlus, sobib üldiste elektrijaotusstsenaariumide jaoks.

Sahtli tüüp jaotusseade

Iga ahel on iseseisev sahtel; hooldust saab teha ühe sahtli väljatõmbamisega ilma voolukatkestuseta, teisi vooluahelaid mõjutamata. Ideaalne haiglatele, andmekeskustele ja tootmisliinidele, mis nõuavad suurt töökindlust.

Väljatõmmatav tüüpi lülitusseade

Peamise kaitselüliti saab ohutumaks ja kiiremaks hoolduseks täielikult välja tõmmata.

7. Madalpinge jaotusseadmete ja jaotuskilpide erinevused

Lülitusseade: täielikult suletud, isoleeritud, väljatõmmatavad kaitselülitid, 30-tsükliline lühiajaline vastupidavus, toetab selektiivset koordineerimist, suurem ohutus.

Elektrikilp: avatud struktuur, fikseeritud kaitselülitid, ainult 3-tsükliline lühiajaline vastupidavus, madalam hind.

Lülitusaparaat on sobivam peamiste sissetulevate, haake- ja oluliste koormuste jaoks; elektrikilpe kasutatakse terminali elektrijaotuseks.

8. Intelligentne madalpinge lülitusseade

Intelligentne lülitusseade integreerib:

① Intelligentsed kaitselülitid

② Voolu / pinge / temperatuuri andurid

③ Mikroprotsessoripõhised kaitseseadmed

④ Võimsuse juhtimise instrumendid

⑤ 4G / WiFi / Ethernet side

See toetab:

① Kaugjälgimine ja juhtimine

② Energiatarbimise statistika ja analüüs

③ Vea eelhäire ja automaatne salvestamine

④ Ühendus intelligentsete elektrijaotussüsteemidega

See on nutikate tehaste, intelligentsete hoonete ja andmekeskuste standardkonfiguratsioon.

9. Tüüpilised rakendusjuhud

l Suured autotööstuse tehased

Pakub peamist toitejaotust ja mootori juhtimist stantsimise, keevitamise, värvimise ja montaaži töökodade jaoks. Sahtli tüüpi intelligentne lülitusseade võimaldab katkematut hooldust ja täpset rikete asukoha määramist, tagades tootmise 24/7 järjepidevuse.

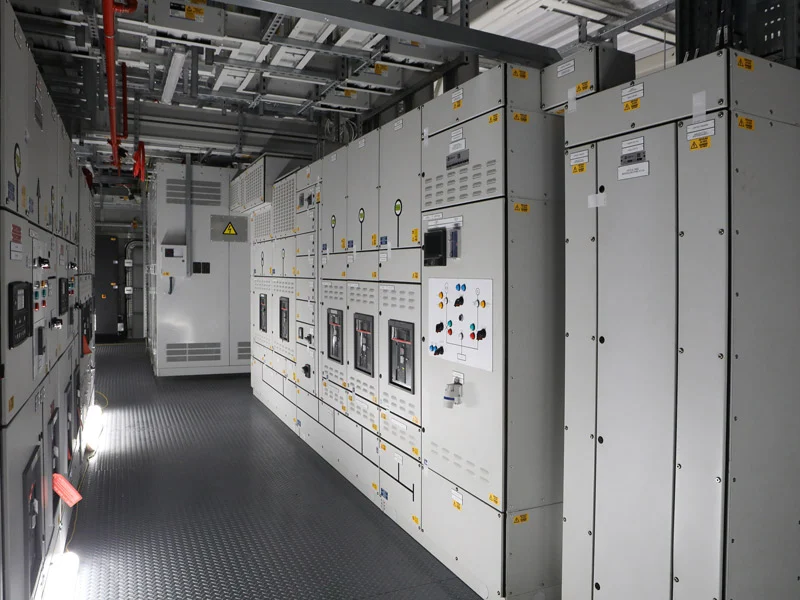

l Suured andmekeskused (Tier IV)

Kasutab kahe siiniga üleliigset toitejaotust, mis toetab suure tihedusega kapi toiteallikat millisekundilise lülitusega. Süsteemi saadavus ulatub 99,999% -ni, ideaalne 7 × 24 katkematuks tööks.

l Suured ärikompleksid ja kaubanduskeskused

Jaotab elektrit valgustuse, HVAC, liftide, tuletõrje ja kaupluste vooluringide jaoks. Arukas ahela jälgimine ja energiatarbimise statistika optimeerivad toitehaldust ja vähendavad tegevuskulusid.

l Linnaveejaamad ja reoveepuhastid

Toidab pumpasid, ventilaatoreid, reste ja doseerimissüsteeme niiskes ja tolmuses keskkonnas. Täielik kaitse tagab munitsipaalveevarustuse ja reoveepuhastuse stabiilse toimimise.

l A-klassi haiglad ja meditsiinikeskused

Varustab väga usaldusväärset kahetoitelist jaotust operatsioonisaalidele, intensiivraviosakondadele, laboritele ja pildistamiskeskustele. Katkestusteta lülitus tagab meditsiinilise ohutuse.

l PV ja tuuleelektrijaamad

Kasutatakse inverteri liitumiseks, võrguga ühendatud juhtimiseks ja energia salvestamiseks, sobib karmides väliskeskkondades koos täieliku ohutuskaitsega.

l Lennujaamad ja raudteetransiidisõlmed

Tagab terminalide, turvasüsteemide, piletimüügi ja valgustuse ülimalt usaldusväärse toite. Kahe võimsusega automaatne lülitus tagab transpordisõlme katkematu töö.

l Kõrghooned ja nutikad kogukonnad

Kasutatakse hoonete elektrijaotuse, avaliku valgustuse, tuletõrje, liftide ja laadimisvaiade jaoks. Kompaktne struktuur ja täielik kaitse parandavad ühenduse elektrikvaliteeti.

10. Turu suurus ja arengutrendid

Turu suurus

Globaalne turg: Umbes 54–56 miljardit USA dollarit 2025. aastal, prognooside kohaselt ületab see 2032. aastaks 83 miljardit USA dollarit ning CAGR on 6–7%.

Hiina turg: 2025. aastal ligikaudu 169 miljardit RMB, kasvades aastaga 7,8%; Hiina on maailma suurim ühtne turg, mis moodustab üle 21% ülemaailmsest turuosast.

Peamised draiverid: Uued elektrisüsteemid, andmekeskused, uus energia, intelligentne tootmine, linnainfrastruktuur ja elektrisõidukite laadimine.

Arengutrendid

Intelligentsus muutub standardiks

Nutikad kaitselülitid, andurid, asjade internet, pilveseire, tõrke eelhäire ning kaugjuhtimis- ja töökorraldus on laialdaselt kasutusele võetud, nihkudes passiivselt kaitselt aktiivsele ennustamisele.

Suurem töökindlus ja ohutus

Oluliseks muutuvad kaarekaitse, osalise tühjenemise jälgimine, temperatuuri tõusu jälgimine ja valikuline koordineerimine; kõrgem IP reiting ja tugevam lühistakistus.

Roheline ja energiasäästlik

Väikeste kadudega suure tõhususega bussid ja komponendid, vähese süsinikdioksiidiheitega materjalid ja keskkonnasõbralikud protsessid, mis vastavad süsinikuneutraalsuse eesmärkidele.

Suurem sahtlite/väljatõmmatavate tüüpide osakaal

Kiire kasv tööstuses, andmekeskustes, haiglates jne, toetades pidevat hooldust ja tagades pideva toiteallika.

Sügav kohanemine uue energiaga

Spetsiaalsed lahendused PV, tuuleenergia, energia salvestamiseks ja elektrisõidukite laadimiseks koos tagasilaadimise, ülepingekaitse ja võrguga ühendatud juhtimisega.

Modulaarne, standardiseeritud, kompaktne

Kiirem paigaldamine, väiksem ruumijälg, paindlik laiendamine suure tihedusega toiteallikaks ja kiire tarnimine.

Järeldus

Madalpinge jaotussüsteemide põhiseadmetena mõjutavad madalpinge jaotusseadmete konstruktsioon, kaitsekonfiguratsioon ja tootmisprotsess otseselt toiteallika töökindlust, seadmete ohutust ja personali ohutust. Ajendatuna intelligentsuse, rohestamise, kõrge töökindluse ja modulariseerimise suundumustest, jätkab tööstus pidevat kasvu. Tipptasemel, kaubamärgiga ja globaliseerunud võimekus muutub konkurentsivõime võtmeks. Kvaliteetsete ja töökindlate lülitusseadmete valimine võib tõhusalt parandada elektrijaotussüsteemide stabiilsust, vähendada rikkeriske ning pakkuda kindlat tuge turvalise ja stabiilse toite tagamiseks.

KKK

1. Kus kasutatakse peamiselt madalpinge lülitusseadmeid?

Seda kasutatakse tehastes, elamupiirkondades, kaubanduskeskustes, haiglates, andmekeskustes ja munitsipaalprojektides elektrienergia jaotamiseks, juhtimiseks ja kaitseks.

2.Millised on peamised struktuuritüübid?

Fikseeritud tüüp, sahtli tüüp ja väljatõmmatav tüüp, valitud töökindlusnõuete alusel.

3.Mida tähendab IP reiting?

IP30/IP40 normaalsele sisekeskkonnale; IP54 on tolmu- ja pritsmekindel, sobib niisketele ja tolmustele kohtadele.

4.Mis on valikuline koordineerimine?Rikkele kõige lähemal asuv kaitselüliti rakendub, vältides ulatuslikke elektrikatkestusi ja parandades toitekindlust.

5.Millised on intelligentsete lülitusseadmete eelised?

Kaugjälgimine, rikke eelalarm, energiastatistika, automaatne salvestamine, järelevalveta ja nutikas töö.

6. Kas lülitusseadet saab kohandada?

Jah, me toetame voolu, pinge, vooluahelate, funktsioonide, suuruse ja kaitsetaseme kohandamist.

7. Mis on tarneaeg?

standardtoodete puhul 7–15 päeva; 15–30 päeva kohandatud projektide jaoks.
