Madalpinge komplektne varustus

1.Põhimääratlus

Madalpinge komplekt on elektriseadmete komplekt, mida kasutatakse toite jaotamiseks, juhtimiseks ja kaitseks stsenaariumides, kus vahelduvpinge on ≤ 1000 V ja alalispinge ≤ 1500 V. See hõlmab peamiselt madalpinge komplekti jaotusseadmeid, madalpinge lülituskappe, madalpinge jaotuskarpe ja muid kategooriaid. Madalpinge jõuülekande põhiseadmena elektrisüsteemides kasutatakse seda laialdaselt tehastes, hoonetes, uutes energiavaldkondades ja muudes valdkondades.

Selliste seadmete projekteerimine, tootmine ja käitamine peavad rangelt järgima GB/T 7251 seeria riiklikke standardeid ja läbima Hiina kohustusliku tootesertifikaadi (CCC). Praegu täiustatakse madalpinge komplekti seadmeid intelligentsuse ja digitaliseerimise suunas. Rahvusvaheline standardTäiendavad nõuded intelligentsele komplektsele seadmeleHiina juhitud ja sõnastatud standard (IEC TS 63290) on ametlikult välja antud, pakkudes rahvusvahelise aluse tööstuse arendamiseks. Uue põlvkonna intelligentsed seadmed on üldiselt varustatud digitaalsete lüüside ja traadita anduritega, mis võimaldavad reaalajas jälgida tööolekut, prognoosida rikete hooldust ja kaugjuhtimist. Näiteks ABB MNS® 3.0 Digital madalpinge jaotusseadmed ja kodumaine 1E klassi madalpinge komplekt Hualong One jaoks on selle tööstuse tüüpilised esindajad.

2. Seadmete koostis

Madalpinge komplektsete seadmete põhifunktsioonid on: trafode edastatava võimsuse vastuvõtmine ja mõistlik jaotamine; vooluahelate kaitsmine ülekoormuse ja lühiste rikete eest; sisemiste lülitusseadmete lülitusjuhtimise ja tööseire teostamine.

Kategooriajaotuse vaatenurgast hõlmab see madalpinge lülituskappe, jaotuskilpe, juhtkarpe, lülituskarpe ja muid seadmeid. Funktsioonide järgi saab selle jagada jaotus-tüüpi PCC-kappideks (Power Control Center) ja mootoritüüpi MCC-kappideks (Motor Control Center). Madalpinge elektrijaotussüsteemides levinumate kapitüüpide hulka kuuluvad sissetulevad kapid, kondensaatori kompensatsioonikapid, ühenduskapid, väljaminevad kapid ja nii edasi. Turul olevad peavoolu väljatõmmatava tüüpi lülituskapid, nagu MNS, GCS ja GCK, on ​​monteeritud standardmoodulitega, mis sobivad toite- ja jaotussüsteemidele nimipingega ≤ 690V ja nimivooluga 6300A.

Elektristruktuuri seisukohalt jagunevad seadmed põhiahelaks (primaarahel) ja abiahelaks (sekundaarahel). Põhiahel vastutab jõuülekande eest ja selle põhikomponentide hulka kuuluvad kaitselülitid, kaitsmed, kontaktorid, termoreleed, voolutrafod jne. Abiahel vastutab juhtimise ja signaaliülekande eest ning selle põhikomponentide hulka kuuluvad arvestid, juhtnupud, releed, seire- ja juhtplokid jne.

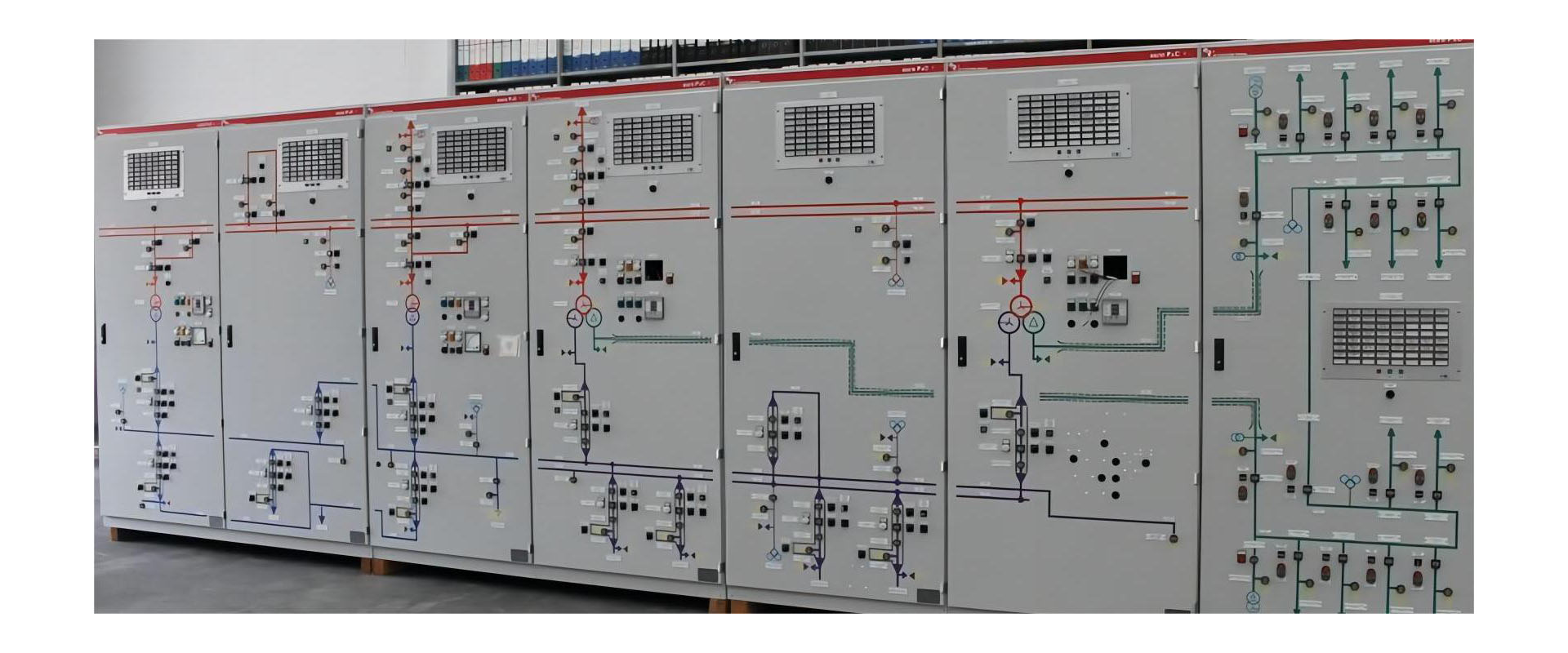

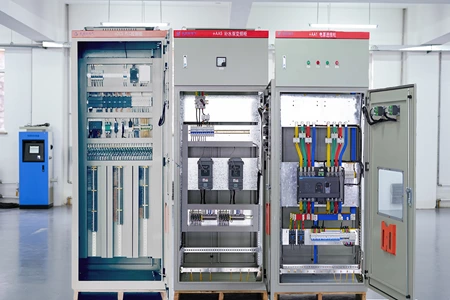

Füüsilise ehituse seisukohalt sisaldab standardkapp kapi korpust toestamiseks ja kaitseks, pea- ja harusiinid jõuülekandeks ning siinikambreid, elektriseadmete ja komponentide paigaldusala ning kaabliühenduskambrit toitekaablite paigaldamiseks ja ühendamiseks. Väljatõmmatava madalpinge komplekti jaotusseadmete puhul paigaldatakse selle komponendid väljatõmmatavatesse sahtlitesse.

3. Tööpõhimõte

A.PõhiprotsessMadalpinge komplektsete jaotusseadmete põhiülesanded on: toite vastuvõtmine trafodest, jaotamine igale toiteahelale siinide kaudu ja toite andmine allavoolu seadmetele; vooluahelate kaitsmine ülekoormuse ja lühiste rikete eest; sisemiste lülitusseadmete lülitamise ja jälgimise täpne juhtimine.

B.Kahe võimsusega automaatne ülekanneKaks sissetulevat kaitselülitit ja siiniühenduse kaitselüliti on elektriliselt/mehaaniliselt blokeeritud. Ühe vooluahela rikke korral lülitub varutoiteallikas automaatselt sisse, et parandada toiteallika töökindlust.

C.Intelligentne töörežiim Väljasiin + PLC/SCADA süsteem teostab kaugjuhtimist, andmete kogumist, oleku jälgimist, intelligentset diagnoosimist ja ennustavat hooldust.

4. Peamised tüübid ja tooted

4.1 Väljatõmmatavad lülituskapid

A.Esindaja: MNS, GCS, GCK

B.Standardid: IEC 60439-1, GB/T 7251

C.Kasutusala: 50Hz, ≤690V, ≤6300A toite- ja jaotussüsteemid

4.2 Fikseeritud eraldatud tüüpi lülitusseade

A.Esindaja: GCD

B.Koostis: Power Center (PC) kapp + Motor Control Center (MCC) kapp

4.3 Intelligentne digitaalne komplektvarustus

A.Standardkonfiguratsioon: Gateway, andurid, juhtmevaba temperatuuri mõõtmine, sidemoodulid

B.Võimalused: Kaugseire, varajane hoiatamine, töö- ja hooldushaldus

5. Tehnilised parameetrid ja standardid

5.1 Tehnilised põhiparameetrid

· AC: ≤ 1000V, sagedus ≤ 1000Hz

· DC: ≤ 1500V

· Tööstuslik ühiskasutus: ≤ 690V, maksimaalne vool 6300A

5.2 Riiklikud standardid

· GB/T 7251.1-2023: Üldeeskirjad madalpinge lülitus- ja juhtseadmete komplektide kohta

· GB/T 7251.2-2023: toitelülitus- ja juhtaparaadid (asendab vana versiooni GB/T 7251.12-2013)

· GB/T 7251.3: Erinõuded jaotuskilpidele

· GB/T 7251.4: Erinõuded ehitusplatside sõlmedele

· GB/T 15576: madalpinge täiskomplekt reaktiivvõimsuse kompenseerimisseadmed

5.3 Rahvusvahelised standardid

· IEC TS 63290: Täiendavad nõuded intelligentsetele komplektidele (juhib ja koostas Hiina)

5.4 Sertifitseerimine ja järelevalve

· Kohustuslik: CCC sertifikaat (põhineb GB/T 7251.2-2023)

· Vabatahtlik: CQC 3177-2025 energiasäästu sertifikaadi tehniline spetsifikatsioon

· Kontrollüksuste proovide võtmine: märgistus, komponentide konfiguratsioon, sisemised ahelad ja ühendused, välisjuhtmete klemmid, juhtmestik, tööjõudlus ja funktsioonid, dielektrilised omadused, kaitse elektrilöögi eest ja kaitseahelate terviklikkus, kliirens ja roomamiskaugus jne.

6. Rakendusväljad

A.Traditsiooniline tööstus ja energeetika: elektrijaamad, alajaamad, tööstus- ja kaevandusettevõtted, nafta, keemiatööstus, metallurgia, mida kasutatakse toite- ja jaotussüsteemides elektrijaotuse, mootori juhtimise ja valgustuse võimsuse muundamise ja juhtimisena.

B.Munitsipaal- ja ehitus: munitsipaalehitus, hooned, kaubanduskeskuste kinnistud, suurettevõtted, haiglad, koolid, ärikompleksid ja muud elektrijaotussüsteemide kohad.

C.Arenev ja kriitiline infrastruktuur: sobib eriti hästi kriitiliste energiarakenduste stsenaariumide jaoks, kus on kõrged nõuded toiteallika töökindlusele ja intelligentsusele, näiteks andmekeskused, uus energia, raudteetransiit.

D.Põhieesmärgid: Toitejaotus, muundamine, juhtimine ja reaktiivvõimsuse kompenseerimine, et tagada stabiilne ja ohutu toitevarustus.

7. Tööohutuse nõuded

7.1 Tööülevaatuse põhipunktid

· Selged ja õiged sildid ja elektrikomponentide numbrid toitejaotuspaneelil ja paneelil; paneeli kõigi juhtkäepidemete, nuppude ja klahvide kindel fikseerimine, täpne asend ja paindlik kasutamine vastavalt tegelikele asukohatingimustele.

· Sulgemis-/väljalülitussignaaltulede ja muude signaalide õige näit toitejaotuspaneelil.

· Lahtilülitite, kaitselülitite, kaitsmete, trafode jms tugevad kontaktid, ülekuumenemise või värvimuutuse puudumine.

· Sekundaarahela juhtmete isolatsioon ei ole kahjustatud ega vananenud.

· Kui toitejaotuspaneelil on toimimist imiteeriv plaat, on miimikaplaat kooskõlas kohapealsete elektriseadmete tööolekuga.

· Tugevad arvestid või klaaskaaned, täpsed arvestite näidud.

· Elektrijaotusruumis head valgustuslambid, ere ja ühtlane valgustus, arvestite vaatlemisel ei pimesta.

· Käsitlege kontrolli käigus leitud probleeme õigeaegselt ja pidama arvestust.

7.2 Ohutusnõuded madalpinge pinge all töötamiseks

· Pinge all töötamist peab jälgima spetsiaalne isik, kasutama isoleeritud käepidemetega tööriistu, seisma kuivadel isoleermaterjalidel, kandma isoleeritud kindaid, kaitsekiivreid ja pikkade varrukatega tööriideid. Metallesemetega on rangelt keelatud kasutada viile, metalljoonlaudu, harju ja tolmulappe.

· Kõrge- ja madalpingega samale postile püstitatud madalpinge vooluliinidel töötades kontrollige esmalt kaugust kõrgepingeliinidest ja rakendage meetmeid, et vältida juhuslikku kokkupuudet kõrgepingepingega seadmetega.

· Enne madalpinge voolujuhtmete isoleerimist ei tohi töötajad neid ületada.

· Töötades pingestatud madalpinge elektrijaotusseadmetega, tagage hea isolatsioon või vastav ohutu kaugus inimkeha ja maa, inimkeha ja ümbritseva maandatud metalli, inimkeha ja muude juhtmete vahel. Faasidevahelise lühise ja ühefaasilise maanduse vältimiseks tuleb võtta isoleerimismeetmed.

· Enne postidele ronimist eristage faasi- ja nulljuhtmed ning valige hea tööasend.

· Juhtmete lahtiühendamisel ühendage kõigepealt lahti faasijuhtmed ja seejärel nulljuhtmed; juhtmete ühendamisel on järjestus vastupidine.

· Madalpinge väikese faasidevahelise kauguse tõttu tuleb hoolitseda selle eest, et inimkeha ei puudutaks hoolduse ajal kahte juhtmeotsa korraga.
