Keskpinge toitekaabel

Cceho on juhtiv keskpinge toitekaablite tootja ja tarnija – pakub OEM/ODM-teenuseid konkurentsivõimelise tehasehinnaga! Nimetatud 5kV-35kV kaablit kasutatakse jaotusahelates tööstus- ja kommertspaigaldistes. Keskpinge toitekaabel sobib kasutamiseks märgades või kuivades kohtades, paigaldatud jooksuradadesse, kanalitesse ja vabasse õhku, õhust või otse maetuna, nagu NEC lubab. Temperatuur ei tohi ületada 105°C (MV105).

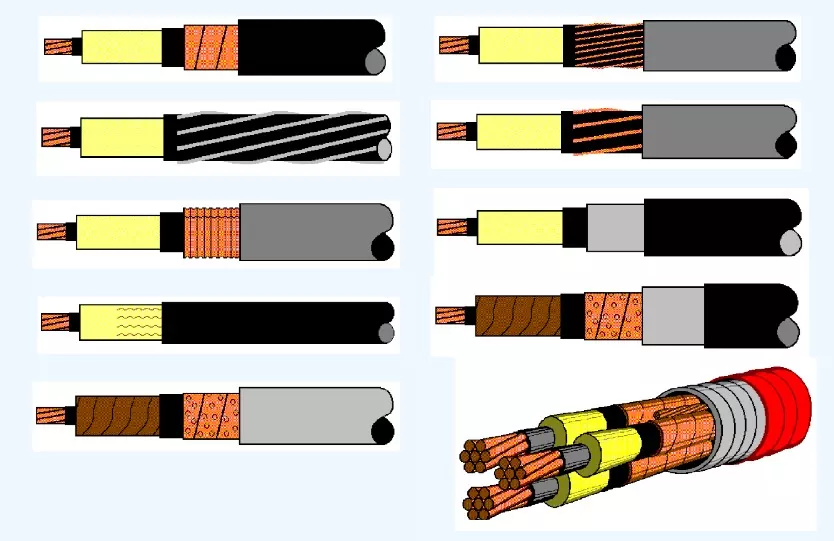

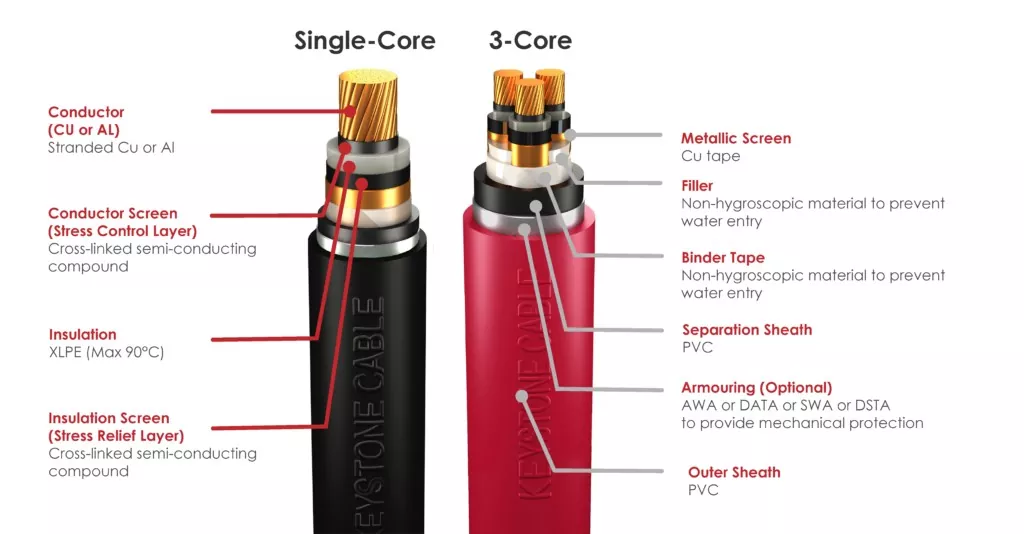

MV kaabli ehitamine

Dirigent

Meie MV kaablite ehitamiseks kasutame kahte tüüpi juhtmeid: vask ja alumiinium.

· Vask: valmistatud elektrolüütilisest vasest, mille puhtus on üle 99,95%.

· Alumiinium: tõmmatud alumiiniumist valuplokkidest minimaalse puhtusega 99,70%.

Dirigendi ekraan

Meie juhtekraan on ekstrudeeritud ristseotud pooljuhtsegu, mis katab metalljuhi. See kiht toimib isolatsiooni pingepunktina, mis võib nõrgendada selle pikaajalist vastupidavust.

Isolatsiooniekraan

Isolatsiooniekraan on isolatsiooni peale pressitud ristseotud pooljuhtsegu. See tagab sileda pinna, toimides üleminekumaterjalina isolatsiooni, kus on elektriväli, ja juhtiva metallekraani vahel, kus elektriväli on null. Seega vähendab see isolatsioonikihi pinget.

Metalliline ekraan

Metallekraan koosneb tavaliselt isolatsiooniekraani kohal kattuvast spiraalselt kantud vasklindi kihist. Kolmetuumalise kaabli metallekraan tagab elektrivälja püsimise kaabli südamikus.

Kaabli koost (valikuline)

3-sooneliste kaablite puhul asetatakse identifitseerimismärgid (pruun, must, hall) metallekraani alla enne südamike paigaldamist.

Paigaldatud südamike vahele kantakse mittehügroskoopne polüpropüleenist täiteaine, mis annab kogu kaablile ringikujulise kuju. Paigaldatud südamike kohal kasutatakse tõkketeibina polüpropüleenteipi (teipe) või PETP (polüester) teipi (teipe).

Eralduskate (valikuline)

Kõik soomustatud kaablid sisaldavad ekstrudeeritud musta PVC-, MDPE- või LSZH-eralduskattekihti, mis kantakse südamikule või maha pandud südamikule, et vältida korrosiooni, eraldades erinevaid metalle ja vältides galvaanilisi mõjusid.

Armor (valikuline)

Soomustatud kaablites kantakse soomus täiendavaks mehaaniliseks kaitseks eralduskatte peale. Ühesooneliste kaablite puhul kasutatakse alumiiniumtraate (AWA), topeltalumiiniumlintsoomust (DATA), mitmesooneliste kaablite puhul aga galvaniseeritud terastraadist soomust (SWA) või topelttsingitud teraslintsoomust (DSTA).

Väliskest

Kõigil keskpinge toitekaablitel on südamiku, maha pandud südamiku või soomuse kohal väljapressitud PVC-, MDPE- või LSZH-väliskest. See väliskest, tavaliselt must, kaitseb kaableid päikesevalguse ja termiitide eest. Tootja ja ostja kokkuleppel võib pakkuda ka teist värvi.
