HB-12 keskkonnasõbralik gaasiisolatsiooniga rõnga põhiseade

Ceho on Hiina tootja ja meie HB-12 keskkonnasõbraliku gaasiisolatsioonirõnga põhiseadme saate julgelt osta. Ja me pakume teile parimat müügijärgset teenindust ja õigeaegset tarnimist. See ring põhiseade on 12KV, kolmefaasilise AC 50Hz, ühe siini ja ühe siini segmendi süsteemi toitejaotusseadme täielik komplekt.

Saada päring

Tootekirjeldus

HB-12 keskkonnasõbralik gaasiisolatsioonirõnga põhiseade on täielik jaotusseadmete komplekt pingega 12KV, kolmefaasiline vahelduvvool 50Hz, ühe siini ja ühe siini sektsiooni süsteem. Sellel on lihtne struktuur, paindlik töö, usaldusväärne blokeering ja mugav paigaldus. Erinevatele kasutajatele saab pakkuda rahuldavaid tehnilisi lahendusi erinevate rakenduste jaoks. Andurtehnoloogia, automaatjuhtimistehnoloogia ja infotehnoloogia kasutuselevõtt koos täiustatud tehnilise jõudluse ning lihtsate ja paindlike montaažilahendustega suudab see vastata pidevalt muutuvatele turunõuetele ja sobib elektrivõrkude intelligentsete nõuetega.

HB-12 keskkonnasõbralik gaasiisolatsiooniga rõnga põhiseade on kasutatav tööstus- ja tsiviilkaablivõrkudes ning jaotusvõrgu terminaliprojektides. Mis puudutab elektrienergia vastuvõttu ja jaotamist, siis see sobib eelkõige elektrijaotuseks linnapiirkondades, väikestes sekundaaralajaamades, lülituspunktides, kaabliharukastides, kasti tüüpi alajaamades, tööstus- ja kaevandusettevõtetes, kaubanduskeskustes, lennujaamades, metroos, tuuleenergia tootmises, haiglates, spordiplatsidel, raudteedel, tunnelites ja mujal.

Teenindustingimused

Välisõhu temperatuur: -40℃-+50℃

Niiskus: maksimaalne keskmine suhteline väärtus, päevane <95%, kuu <90%

Kõrgus: ≤4000 M

Seismiline takistus: 8 kraadi

Eritingimustel kasutamise üle saab läbi rääkida

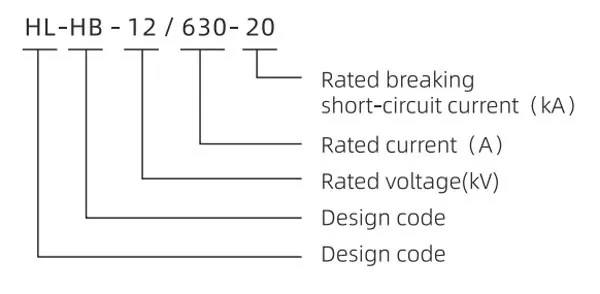

Mudel

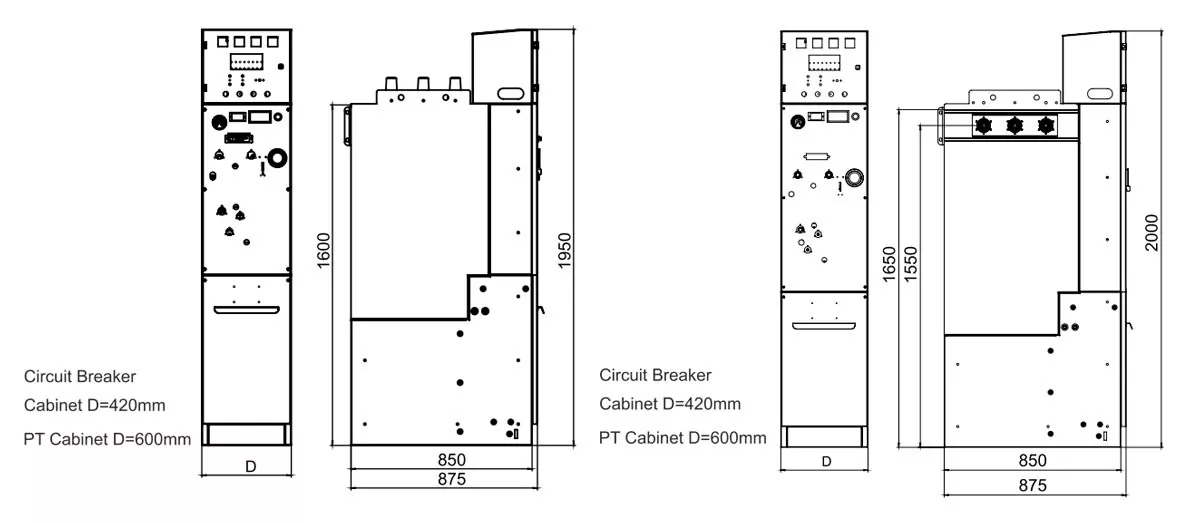

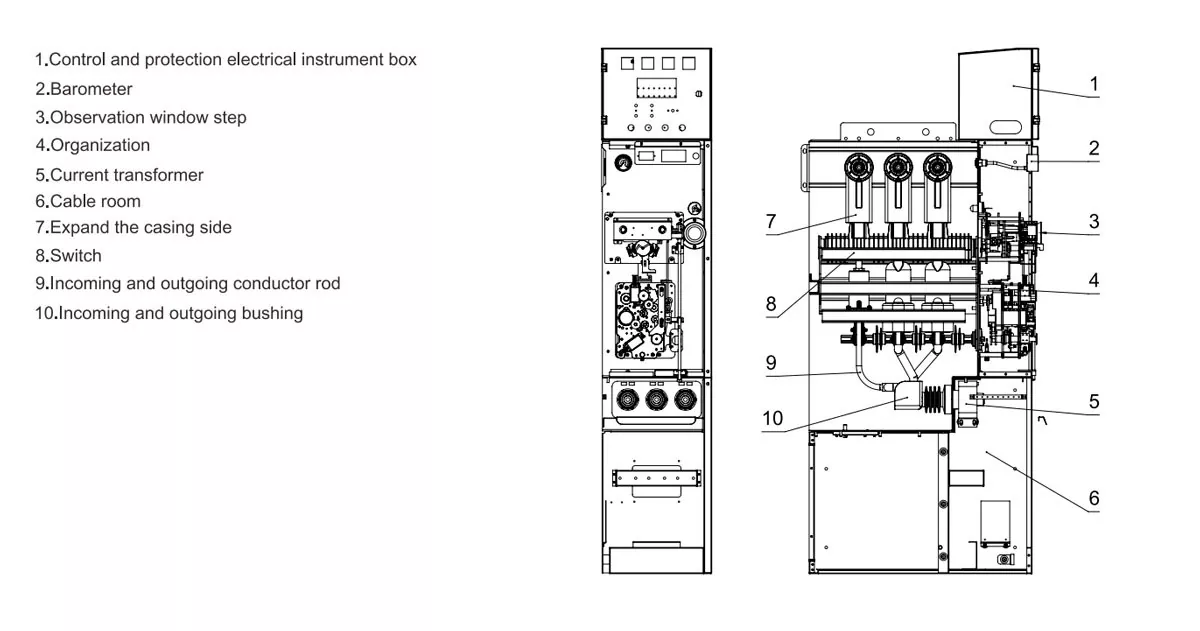

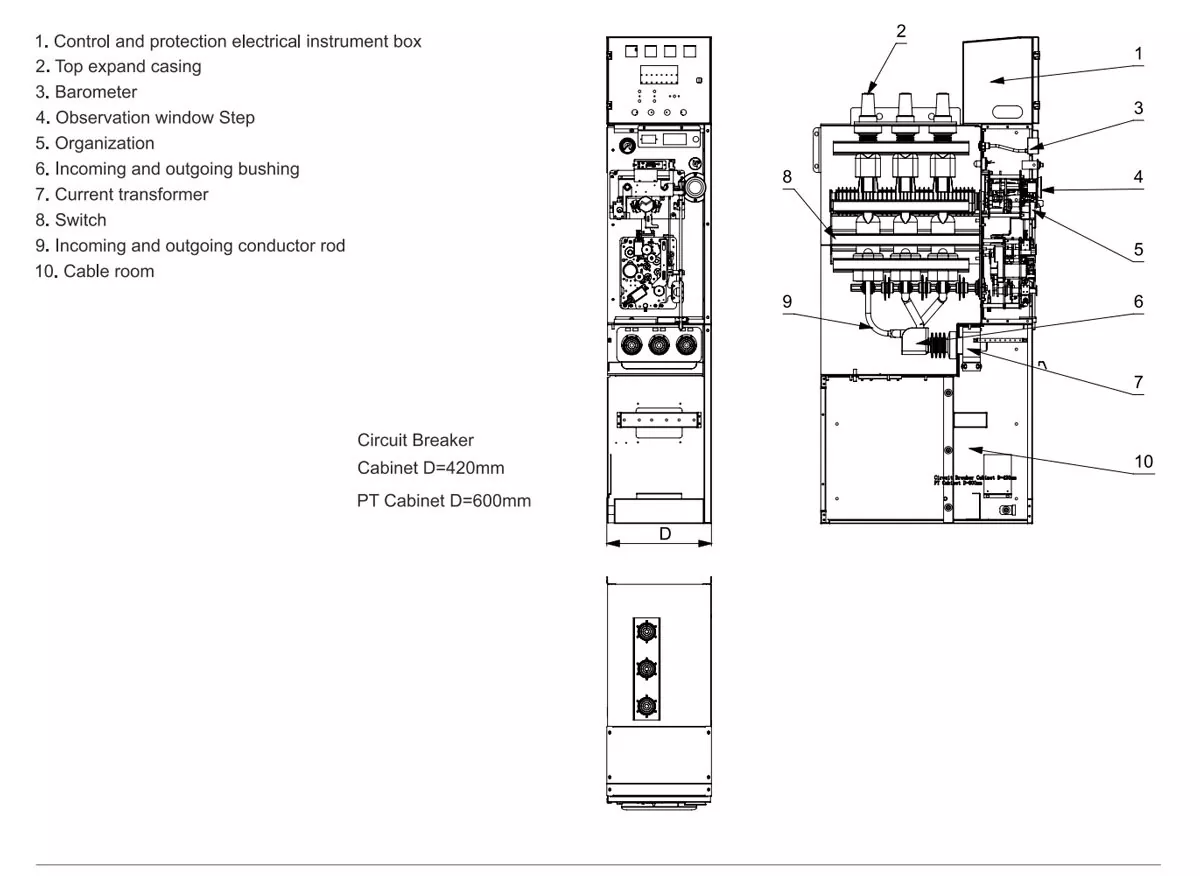

Lülitusseadme mõõtmed

Kapi suurus (L × S × K)	Kaitselüliti kapp	Kaabli ühenduskapp	PT kapp
Tipplaiendus	420 × 850 × 1950	420 × 850 × 1950	600 × 850 × 1950
Külje laiendamine	420 × 850 × 2000	420 × 850 × 2000	600 × 850 × 1950

Tehniline parameeter

Keskkonnagaasisolatsiooniga RMU peamised tehnilised parameetrid

Nimipinge	kV	12
Nimivool	A	630
Kaarkustutusmeetod		Vaakumlüliti toru
Isolatsiooni meetod		Puhas õhk või lämmastik
Nominaalne lühise katkestusvool	kV	20
Nimetatud lühise katkestuste ajad	Ajad	30
Nominaalne lühise sulgemisvool (tipp)	kV	50
Nimetatud lühiajaline vastupidavusvool 3s (rms)	kA	20 (peaahel), 17, 4 (maandusahel)
Nimetatud tipp-vastupidavusvool	kA	50 (põhiahel), 43, 5 (maandusahel)
Toitesageduse vastupidavuspinge (1 min)	kV	42 (faas maanduseni, faas faasini), 48 (katkestus)
Pikseimpulss taluma pinget	kV	75 (faas maanduseni, faas faasini), 85 (katkestus)
Osaline tühjendamine	PC	≤20
Vcb-de nimistatud toimingute jada		O-0,3S-CO-180S-CO
Talub sisekaare rikkeid	KA\S	20/0,5
Mehaaniline eluiga	Ajad	10000 (VCB) 3000 (eralduslüliti, maanduslüliti)
Iga faasi põhiahela takistus	μΩ	120
Maanduslüliti lühise nimivool (tippväärtus)	KA	43, 5
Maanduslüliti sulgemise ajad	Ajad	2
Kaitseaste	MPa	IP67 (gaasikast), IP4X (kere korpus)
Gaasi nimirõhk (manomeetriline rõhk)	MPa	0.02
Minimaalne töögaasi rõhk	0/0	0
Arvestuslik aastane lekkemäär	ppm	0.01
Niiskusesisaldus õhukastis	kV	≤150
Abiahela toitesageduse taluvuspinge (1 min)		2

Kaitselüliti peamine tehniline parameeter

Nimipinge	12
Nimivool	630
Nominaalne lühise katkestusvool	20
Nominaalne lühise sulgemisvool (tipp)	50
Nimetatud lühiajaline vastupidavusvool 3s (rms)	20
Nimetatud tipp-vastupidavusvool	50
Nimetatud toimingute jada	O.-0.3s-C.O.-180s-C.O.
Toitesageduse vastupidavuspinge (1 min)	42 (faas maanduseni, faas faasini), 48 (katkestus)
Välkimpulsi vastupidavuspinge (tipp)	75 (faas maanduseni, faas faasini), 85 (katkestus)
Osaline tühjendamine	≤5
Mehaaniline eluiga	10000
Peakontuuri takistus faasi kohta	≤110
Kontaktide vahekaugus	9±1
Kontaktrõhu üleliikumine	3±0, 5
Kontakt lõplik surve	1800±100N
Kolmefaasiline avamine (erinevad faasid)	≤1
Kontakti sulgemise põrkeaeg	≤2
Sulgemise aeg	≤70
Avamise aeg	≤60
Keskmine avanemiskiirus	1,1+0,2
Keskmine sulgemiskiirus	0,8+0,2
Lühisvoolu katkestuste nimiarv	30
