Trafode klassifikatsioon ja tööstusliku kasutamise stsenaariumid

Trafode klassifikatsioon ja tööstusliku kasutamise stsenaariumid

Trafod on staatilised elektromagnetilised seadmed, mis muundavad vahelduvpinget ja voolu läbi elektromagnetilise induktsiooni, võimaldades ohutut, tõhusat ja paindlikku jõuülekannet, -jaotust ja -kasutust. Need on elektrisüsteemide ja tööstusliku tootmise põhiseadmed, mis toetavad energia tarnimist, seadmete kaitset ja protsesside stabiilsust. Selles artiklis liigitatakse trafod süstemaatiliselt funktsiooni, jahutusmeetodi, faasinumbri ja rakenduse järgi ning kirjeldatakse nende tüüpilisi tööstuslikke stsenaariume, et selgitada nende väärtust tänapäevases tööstuses.

Trafode klassifikatsioon

1. Klassifikatsioon funktsioonide ja rakenduste järgi

· Jõutrafod:Jaotatud üles-, astme- ja jaotustrafodeks. Astmetrafod suurendavad elektrijaamades pinget kaugedastuseks, et vähendada liinikadusid. Alandavatrafod vähendavad kõrgepingevõrgu võimsust keskpingele tööstus- ja linnavõrkude jaoks. Jaotustrafod langevad lõppkasutajate jaoks veelgi 0,4 kV-ni, mida kasutatakse laialdaselt tehastes, kogukondades ja ärihoonetes.

· Spetsiaalsed transformaatorid:Kohandatud karmideks või erilisteks töötingimusteks, sealhulgas elektriahju trafod terase tootmiseks, alaldi trafod elektrolüüsiks ja galvaniseerimiseks, keevitustrafod kaarkeevituseks, veotransiiditrafod raudteetransiidiks, eraldustrafod elektriohutuse tagamiseks ning mõõtetrafod mõõtmiseks ja kaitseks.

· Juhttrafod:Tagage juhtimisahelate, releede ja kontaktorite stabiilne madalpinge toide, tagades automaatikasüsteemide usaldusväärse töö.

2. Klassifikatsioon jahutusmeetodi järgi

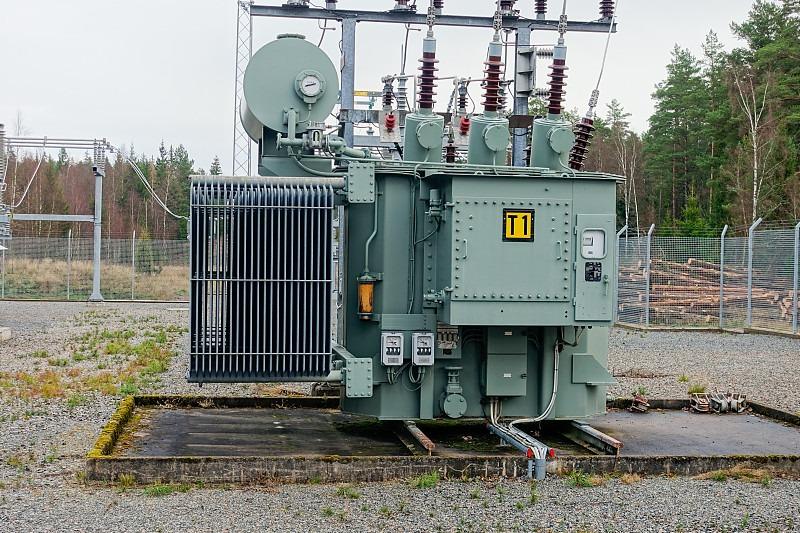

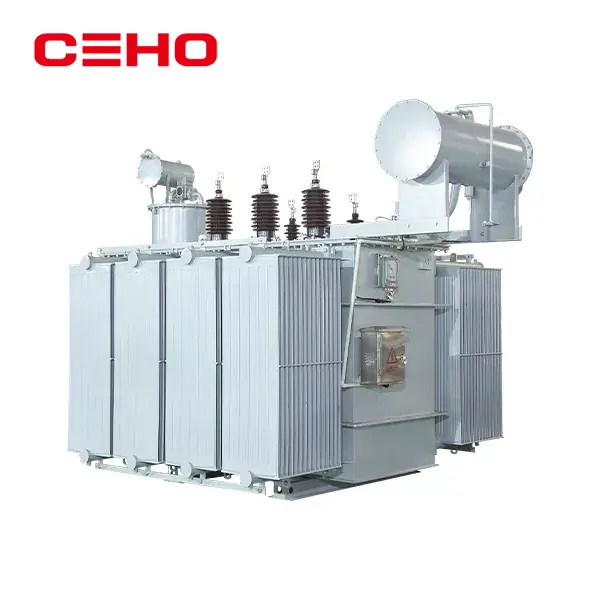

· Õlisse sukeldatud trafod:Isoleeritud ja jahutatud mineraalõliga, suure võimsusega, madala hinnaga ja tugeva ülekoormusvõimega. Sobib välialajaamadele, suurtele tööstusettevõtetele ja elektrivõrkudele. Õli sundtsirkulatsiooniga jahutus toetab ülikõrge pingega ja suure võimsusega seadmeid.

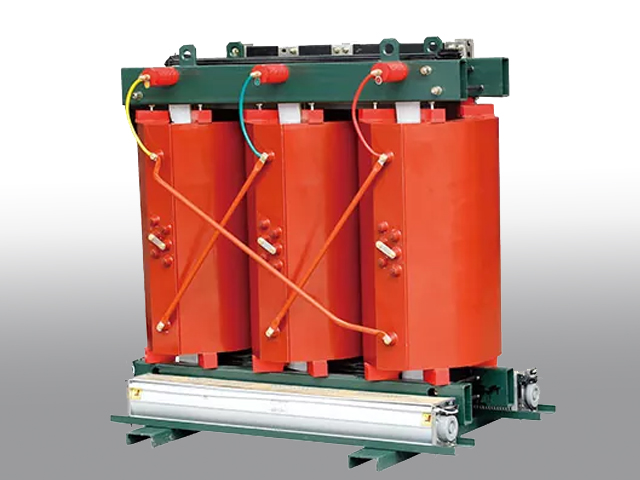

· Kuivtüüpi trafod:Kasutage valuvaigust või õhuisolatsiooni, millel on tulekindlus, plahvatuskaitse ja vähe hooldust. Ideaalne siseruumides kõrge turvalisusega kohtadesse, nagu andmekeskused, haiglad, metrood, kõrghooned ja maa-alused alajaamad.

· Kütuseaurude jahutustrafod:Kasutage suure tõhususega soojuse hajutamiseks fluoriidipõhist kandjat, mis sobib suure võimsustihedusega ja piiratud ruumi stsenaariumide jaoks.

3. Klassifikatsioon faasinumbri järgi

· Ühefaasilised trafod:Ühefaasiliste elektrisüsteemide, väikese võimsusega koormuste, elamute elektri- ja elektroonikaseadmete jaoks.

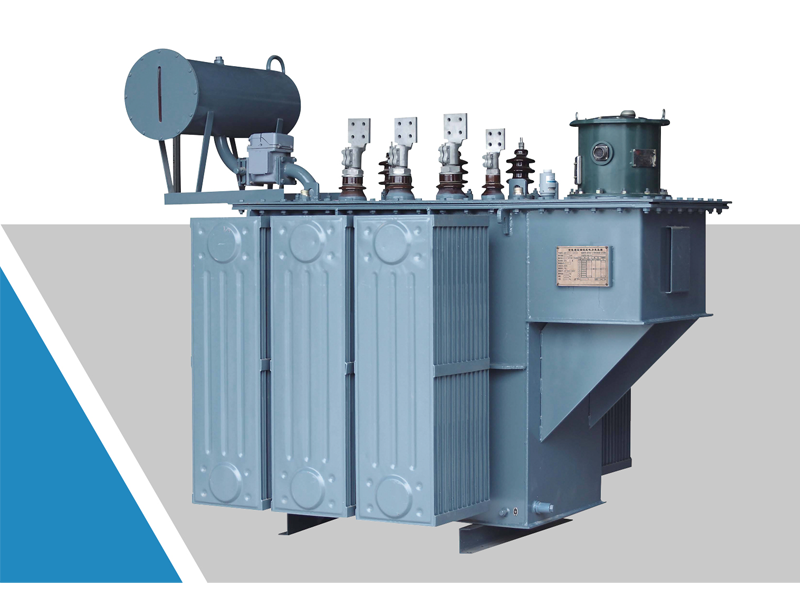

· Kolmefaasilised transformaatorid:Kolmefaasiliste elektrivõrkude südamik, kõrge kasuteguriga, kompaktne struktuur ja väike kadu. Domineerib jõuülekandes, tööstuslikus toiteallikas ja suurtes tehastes.

4. Klassifikatsioon põhimaterjali järgi

· Silikoonterasest südamikuga transformaatorid:Küpse tehnoloogia ja madala hinnaga traditsiooniline tüüp, mida kasutatakse laialdaselt üldistes toite- ja jaotusstsenaariumides.

· Amorfse sulami transformaatorid:Ülimadala tühikäigukadu, energiasäästlik, sobib pikalt töötavatele jaotusvõrkudele, tööstusparkidele ja rohelistele hoonetele.

Tüüpilised tööstusliku rakenduse stsenaariumid

1. Elektrienergia tööstus

Jõutrafod on tootmise, edastamise ja jaotamise selgroog. Soojus-, hüdro-, tuuma-, tuule- ja fotogalvaaniliste elektrijaamade astmelised trafod tõstavad kaugülekandeks pinge 110 kV–1000 kV-ni. Astme- ja jaotustrafod toidavad elektrit tööstus- ja kodukasutajatele. Instrumenditrafod võimaldavad täpset mõõtmist ja releekaitset, tagades võrgu turvalisuse.

2. Metallurgia- ja materjalitööstus

Elektriahju trafod taluvad terase valmistamisel ja sulatamisel suuri löökkoormusi ja sagedasi lühiseid. Alalditrafod varustavad suure vooluga alalisvoolu elektrolüütilise alumiiniumi, vase ja tsingi jaoks, toetades tõhusat tootmist. Isolatsiooni- ja alalditrafod vähendavad harmoonilisi ja stabiliseerivad protsesse.

3. Tootmine ja mehaaniline töötlemine

Jaotustrafod pakuvad mootoritele, pumpadele ja tööpinkidele 0,4 kV võimsust. Keevitustrafod tagavad keevitusseadmetele stabiilse kaare. Juhttrafod toidavad PLC-sid ja andureid, toetades automatiseeritud koosteliine. Isolatsioonitrafod kaitsevad täppisseadmeid häirete ja lekete eest.

4. Uus energeetika ja transport

Tuule- ja päikesepargid kasutavad elektrivõrkudesse elektri integreerimiseks astmelisi trafosid. Raudteetransiit võtab kontaktvõrgu toiteallikaks ja sõidukite juhtimiseks kasutusele veojõutrafod. Elektrisõidukite laadimisjaamad toetuvad ohutuks ja tõhusaks laadimiseks alaldi- ja eraldustrafodele.

5. Andmekeskused ja kõrghooned

Kuivtüüpi trafosid eelistatakse tuleohutuse ja madala mürataseme tõttu, tagades IT-koormuste katkematu toite. Valuvaiguüksused pakuvad suurt töökindlust ja lihtsat hooldust, mis vastavad ööpäevaringse töötamise nõuetele.

6. Kaevandamine ja karm keskkond

Kaevandusespetsiifilised trafod on plahvatuskindlad, niiskuskindlad ja tolmukindlad, kohandudes maa-aluste ja suure koormusega tingimustega. Need toidavad ventilatsiooni-, transpordi- ja kaevandusseadmeid ohutult. JäreldusTransformaatorid liigitatakse funktsiooni, jahutuse, faasi ja tuuma järgi, et need vastaksid erinevatele tööstuslikele vajadustele. Õliga sukeldatud tüübid paistavad silma suure võimsusega välitingimustes; kõrge turvalisusega siseruumides domineerivad kuivtüüpi; eritüübid teenindavad metallurgiat, uut energiat ja transiiti. Nutika võrgu ja tööstusliku ajakohastamise abil arenevad trafod kõrge efektiivsuse, energiasäästu, intelligentsuse ja keskkonnakaitse suunas, toetades stabiilset energiavarustust ja jätkusuutlikku tööstuse arengut.
