Milline on kasti tüüpi alajaamade tehniline analüüs Euroopas, Ameerika Ühendriikides ja Hiinas?

Elektriinseneride vaatenurgast esindavad Euroopa, Ameerika ja Hiina (Hiina stiilis) konteineralajaamad kolme erinevat tehnilist lähenemisviisi, mis põhinevad erinevatel võrgustandarditel, geograafilisel keskkonnal ja turunõuetel. Peamised erinevused seisnevad neljas võtmemõõtmes: konstruktsiooni integreerimine, kaitsekonfiguratsioonid, soojusjuhtimise disain ja standardimissüsteemid. Need erinevused põhjustavad selgeid rakendusstsenaariume ja evolutsioonilisi trajektoore.

Ameerika stiilis alajaamad seavad esikohale kompaktsuse ja kulutõhususe, et võimaldada laialdast kasutuselevõttu; Euroopa alajaamad seevastu rõhutavad kõrgetasemelist keskkonnasäästlikkust ja esteetiliselt meeldivat integreeritud disaini; arvestades, et Hiina alajaamad kasutavad sageli pragmaatilisi hübriidlahendusi, mis tasakaalustavad nende kahe integratsiooni, kulude ja disaini erinevusi. Need erinevused mõjutavad põhjalikult alajaamade ulatust, konstruktsioonilist koostist, sisekujundust, põhiseadmete konfiguratsiooni, turvaelemente, paigaldus- ja hooldusmeetodeid ning lõppkokkuvõttes alajaamade sobivust konkreetseteks rakendusteks.

Järgnev sisaldab põhjalikku analüüsi kolmest vaatenurgast: tehnilised üksikasjad, rakendusstsenaariumid ja tulevikutrendid.

I. Põhiliste tehniliste üksikasjade põhjalik võrdlus kolme peamise tüübi kohtaKasti tüüp Alajaamad

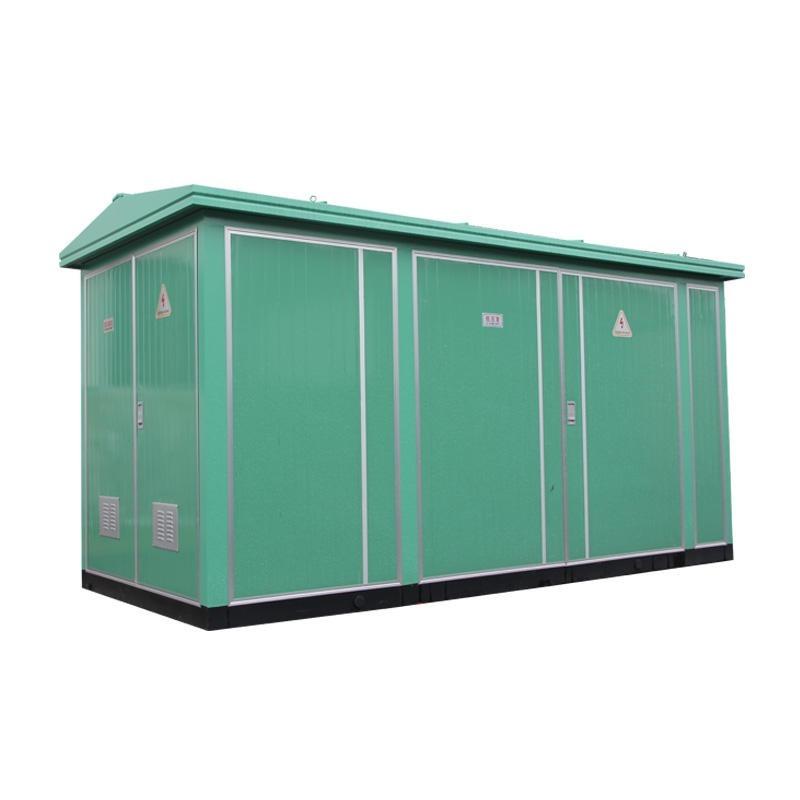

1. EuroopaKasti tüüp Alajaamad (Euroopa stiilisKasti tüüp Alajaamad, EU/IEC standardid)

Põhimääratlus: need alajaamad vastavad standarditele IEC 62271-202 ja IEC 61330, neil on sõltumatu kolmekambriline moodulstruktuur ja need esindavad ülemaailmselt domineerivat vormi.Kasti tüüp Alajaamad.”

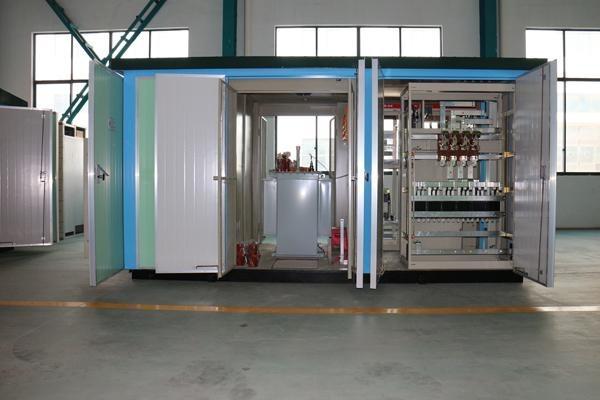

(1) Struktuur ja paigutus

· Kolm täiesti sõltumatut sektsiooni: kõrgepinge sektsioon, trafo sektsioon ja madalpinge sektsioon on täielikult eraldatud metallist vaheseintega, moodustades "目” või „品” kuju paigutus.

· Korpus ja kaitse: kahekihilised terasplaadid polüuretaanist isolatsioonikihiga; kaitseklass IP54–IP55; tugevad tolmu-, vee- ja kondensatsioonivastased omadused.

· Vundamendi nõuded: Nõuab standardset kaablikraavi, sõltumatut vundamenti ja reserveeritud hooldusjuurdepääsu (≥800 mm).

(2) Põhikomponendi konfiguratsioon

· Kõrgepinge pool: standardkonfiguratsioon sisaldab SF6 rõngaga põhiseadmeid või õhuisolatsiooniga jaotusseadmeid, mis on integreeritud koormuse katkestuslülitite, eralduslülitite, maanduslülitite ja liigpingepiirikutega, millel on viis ennetusblokeeringut.

· Trafo: peamiselt SCB-seeria kuivtüüpi trafod (epoksüvaiguvalu), võimsusega 50kVA kuni 2500kVA; sundõhkjahutus (temperatuuri reguleerimine + aksiaalventilaatorid).

· Madalpinge pool: väljatõmmatav lülitusseade, sealhulgas raami kaitselülitid, nutikas kondensaatori kompenseerimine, nutikad arvestid ja liigpingekaitse moodulid, mis pakuvad erakordset mastaapsust.

· Kaitsesüsteem: kõrgepinge pool pakub valikulist "koormuslüliti + kaitsme" või kaitselüliti kaitset (liigvoolu-, hetke-, ülekoormus- ja maandusvea kaitse); madalpinge pool sisaldab kõikehõlmavat jaotuskaitset.

(3) Peamised tehnilised omadused

· Ohutus: sõltumatud sektsioonid, millel on tugev kaare rikkeisolatsiooni võimalus (sisemine kaarekindlus 20 kA/0,5 s).

· Hooldatavus: iga üksuse saab hoolduseks iseseisvalt pingest välja lülitada; madalpinge poole hooldust saab teostada ilma voolukatkestuseta.

· Kaod ja energiatõhusus: kuivtüüpi trafod on tulekindlad, lekkevabad ja madala müratasemega, kuid nende tühikäigukaod on veidi suuremad kui õliga täidetud trafodel.

· Suurus: mahult suurim sama mahutavuse korral, ligikaudu 1,5–3 korda suurem kui Ameerika tüüpi seadmetel.

2. Ameerika stiilisKasti tüüp Alajaam (Ameerika stiilisKasti tüüp Alajaam, IEEE/ANSI standardid)

Põhidefinitsioon: vastab IEEE C57.12.25 ja ANSI C84.1 standarditele; Sellel on väga integreeritud, ühise korpusega struktuur, mida tuntakse ka kui "kombineeritud tüüpi trafot (ZGS)."

(1) Struktuur ja paigutus

· Integreeritud ühine paak: eraldi kõrgepingekambrit pole; kõrgepinge koormuslüliti, kaitsmed, astmelüliti ja trafo südamik on sukeldatud samasse õlipaaki.

· Õlivaba disain: sellel on täielikult suletud õli + õhuvahe struktuur, kus paak ja radiaator on soojuse hajutamiseks otse avatud.

· Korpus ja kaitse: ühekihiline terasplaat, kaitseklass IP34D–IP44, mis rõhutab kaitset tolmu ja tahkete võõrkehade eest.

· Vundamendi nõuded: Lihtne platvormvundament; kaablikraavi pole vaja; otsekaabli pistikühendused.

(2) Põhikomponendi konfiguratsioon

· Kõrgepinge pool: põlvetüüpi kaabli pistik + pistikkaitse + koormuslüliti; täielikult isoleeritud, täielikult varjestatud ja puutekindel, ülimalt lihtsustatud.

· Trafo: Täielikult suletud õlitrafo, võimsusega 315 kVA–1600 kVA; trafoõli on nii isolatsiooni- kui ka jahutusaine.

· Madalpinge pool: kompaktne vormitud korpusega kaitselüliti, millel on lihtsustatud kaitsekonfiguratsioon (ülekoormus, lühis, alapinge).

· Kaitsesüsteem: kõrgepingekaitsmed kaitsevad trafo sisemiste rikete eest; madalpinge vormitud korpusega kaitselülitid kaitsevad liini; puuduvad releekaitseseadmed.

(3) Peamised tehnilised omadused

· Kompaktsus: minimaalne maht, 1/4 kuni 1/3 Euroopa stiilis seadmete jalajäljega ja 15% kuni 20% madalamad kulud.

·Paigaldatavus: "Plug-and-play"; paigaldusaeg on vaid üks kolmandik Euroopa stiilis seadmete omast.

· Soojuse hajumine: Jahutus vabas õhus; suur ülekoormusvõime (võimaldab 2x ülekoormust 2 tundi).

Piirangud: hooldus nõuab täielikku elektrikatkestust; kõrgepinge komponendid on õlisse sukeldatud, mistõttu on rikkejärgne remont keeruline ja lekkimisohtlik.

3. hiina keelKasti tüüp Alajaamad (Hiina stiilis / Huashi stiilisKasti tüüp Alajaamad, GB standard)

Põhidefinitsioon: ühendades Euroopa modulaarsuse Ameerika kompaktsusega, vastavad need alajaamad standardile GB/T 17467-2020 (kõrgepinge/madalpingeKasti tüüp Alajaamad) ja sellel on lokaliseeritud, muudetud kolmekambriline struktuur.

(1) Struktuur ja paigutus

· Kolm sõltumatut, kuid kompaktset sektsiooni: kõrgepinge, trafo ja madalpinge sektsioon on eraldi, kuid nende mõõtmed on väiksemad (jäävad Euroopa ja Ameerika standardite vahele).

· Optimeeritud paigutus: peamiselt "目”-kujuline üherealine pikipaigutus (vastab IEEE elektromagnetilise ühilduvuse nõuetele), kohandatud Hiina elektrivõrgu paigaldusstandarditele.

· Korpus ja kaitse: kahekihiline terasplaat, IP44–IP54, kõrgendatud korrosioonikindlus, seismiline vastupidavus (mõeldud seismilise intensiivsusega IX) ja vastupidavus kõrgele temperatuurile (-25 °C kuni +40 °C).

(2) Põhikomponendi konfiguratsioon (täiustatud lokaliseerimine)

· Kõrgepinge pool: standardkonfiguratsioon sisaldab kodumaiselt toodetud õhkisolatsiooniga/SF6 rõngaga põhiseadmeid, mis ühilduvad nii Euroopa kaitselülitite lahendustega kui ka Ameerika põlvepistikulahendustega.

· Trafod: kuivtüüpi või õliga sukeldatud mudelite valik (SCB14/S15, 1. energiatõhususe klass); täiustatud lühisetaluvus (10 kV/25 kA/3 s, mis ületab IEC standardi 20 kA/2 s).

· Madalpinge pool: integreeritud nutikas toitejaotus, automaatne reaktiivvõimsuse kompenseerimine, harmooniliste leevendus ja kaugseire, mis on kohandatud Hiina jaotusvõrgu automatiseerimise nõuetele.

· Kaitsesüsteem: topeltliigne kaitse, kõrgepingekaitsmed + varukaitseks kaitselülitid; varustatud mitteelektriliste kaitsefunktsioonidega, nagu ületemperatuur, gaas ja rõhu vähendamine.

(3) Peamised tehnilised omadused

· Kohanemisvõime: täielikult ühilduv Hiina 10kV/20kV jaotusvõrkudega, lühisetasemete ja maanduskonfiguratsioonidega.

· Kulutõhusus: madalamad kulud kui Euroopa disainid, suurem töökindlus kui Ameerika disainid.

· Intelligentsus: standardne asjade Interneti jälgimine (telemeetria, kaugjuhtimine ja kaugjuhtimispult), toetab IEC 61850 protokolli.

Kolme peamise kasti tüüpi alajaama tehniliste parameetrite võrdlus

II. Rakendusstsenaariumide täpne sobitamine (elektriinseneride valikukriteeriumid)

1. Euroopa stiilis rakendusstsenaariumidKasti tüüp Alajaamad

Põhilised valikukriteeriumid: kõrge töökindlus, kõrge ohutus, tugev mastaapsus ja keskkonnasäästlikkus kui prioriteet

· Kesklinnad / vaatamisväärsused: ärikompleksid, ülikõrghooned, CBD-d (tuleohutus, madal müratase, maastiku integreerimine).

· Tööstuslikud / suure töökindlusega koormused: andmekeskused, täppistootmine, raudteetransiit, haiglad (katkematu toiteallikas, hooldus ilma elektrikatkestuseta).

· Taastuvenergia võrgu integreerimine: tuuleenergia / PV-alajaamad (harmoonilise leevendus, reaktiivvõimsuse kompenseerimine, intelligentne jälgimine).

· Keskkonnatundlikud alad: koolid, elamurajoonid, looduskaunid kohad (õlilekke puudumine, kuiv isolatsioon).

2. USA rakendusstsenaariumidKasti tüüp Alajaamad

Põhilised valikukriteeriumid: madal hind, kiire kasutuselevõtt, äärmiselt piiratud ruum

· Põhja-Ameerika elektrivõrk: kohalikud jaotusvõrgud USA-s ja Kanadas (standardivastavus).

· Vanemate elamupiirkondade renoveerimine: piiratud ruumi ja lühikeste ehitustsüklitega linnavõrgu lõpp-punktid.

· Ajutine/hädatoiteallikas: ehitusplatsid, messid, katastroofiabi (plug-and-play, ümberpaigutav).

· Maa- ja äärelinna võrgud: väikese koormustihedusega, suurte toiteraadiuste ning piiratud kasutus- ja juhtimisvõimalustega piirkonnad.

3. Rakenduse stsenaariumid hiina keele jaoksKasti tüüp Alajaamad

Põhilised valikukriteeriumid: ühilduvus Hiina elektrivõrguga, kõrge kuluefektiivsus ning intelligentne O&M

· Linna- ja maapiirkondade jaotusvõrgud Hiinas: uued elamukogukonnad, tööstuspargid ja munitsipaalrajatised (standard 10 kV, lühisetaseme sobitamine).

· Jaotusvõrgu automatiseerimise uuendused: „Kolme kaugjuhtimispuldi” (kaugmõõtmine, kaugsignalisatsioon, kaugjuhtimispult), nutika võrgu sõlmede täielik katvus.

· "Uus infrastruktuur": 5G tugijaamad, laadimisjaamade klastrid, energiasalvestid (integreeritud allika-võrgu-koormuse-salvestusliidesed).

· Eksport / Belt ja Road: kohandatud Kagu-Aasia, Lähis-Ida, Aafrika ja muude piirkondade jaoks, kus on segatud IEC ja GB standardid.

III. Tuleviku arengusuunad (kolme peamise tehnoloogiatee evolutsioonilised suunad)

1. Ülemaailmsed ühised suundumused (täiendused, mida jagavad kõik kolm teed)

(1) Madala süsinikusisaldusega ja kõrge energiatõhusus

· Kohustuslikud energiatõhususe uuendused: alates 2026. aastast on 1. astme energiatõhususe standardid kohustuslikud peamistel ülemaailmsetel turgudel (vähendab tühikäigukadusid 40%).

· Keskkonnasõbralikud isolatsiooniasendajad: SF6 nullkasutus (asendatud kuiva õhu, N₂ ja keskkonnasõbralike gaasidega); mineraalõli asendatud loodusliku ester taimeõliga.

· Amorfsete sulamite laialdane kasutuselevõtt: tühikoormuskaod 70–80% väiksemad kui traditsioonilistel materjalidel; leviku määr riigivõrgus jõuda 2030. aastaks 50%-ni.

(2) Kõrge intelligentsus (AIoT)

· Edge Computing + Digital Twins: reaalajas oleku jälgimine, rikete ennustamine (täpsus >95%), kaugdiagnostika ning O&M aruannete automaatne genereerimine.

· Täielik IEC 61850 vastavus: Plug-and-play funktsionaalsus, täiustatud koostalitlusvõime ja sujuv integreerimine nutika võrgu dispetšersüsteemidega.

· 5G + IoT: kaugjuhtimispult, kaaretuvastus, ületemperatuuri hoiatused, energiatarbimise analüüs; mehitamata töö muutub standardiks.

(3) Integreerimine ja kokkupanemine

· "Mitmekambriline integratsioon": kokkupandavad moodulid, mis integreerivad alajaama, energiasalvesti, PV ja laadimisjaamu, vähendades jalajälge veel 30%.

· Modulaarne ehitusploki disain: standardsed moodulid, tehase eelmonteerimine ja kohapealne juhtmestik vähendavad paigaldusaega ühe päevaga.

2. Kolme peamise tootesarja diferentseeritud areng

(1) Euroopa lülitusseade: ülim ohutus + roheline nullsüsinikusisaldus

· Täiustatud sisemine kaarekaitse (kaare kustutus ≤0,1 s), plahvatuskindlus ja tulepüsivuse reitingud.

· Kogu seeria on õlivaba, täielikult kuivanud ja valmistatud taaskasutatavatest materjalidest, mis vastab EL süsinikuneutraalsuse eeskirjadele.

· Keskendutakse 40,5 kV kõrgepinge ja suure võimsusega rakendustele ja nutikatele mikrovõrgu põhijaamade stsenaariumidele.

(2) U.S.Kasti tüüpAlajaamad: minimalistlik integratsioon + madalad kulud

· Edasine miniaturiseerimine ja kaalu vähendamine, mis on kohandatud Põhja-Ameerika hajutatud fotoelektriliste ja elamute energiasalvestussüsteemide jaoks.

· Kasutab asjade Interneti-d lihtsustatud jälgimiseks, rõhutades odavat O&M mudelit, mis põhineb asendamise ebaõnnestumisel.

· Keskendutakse lõdvalt struktureeritud jaotusvõrgu turgudele Põhja-Ameerikas, Ladina-Ameerikas ja Austraalias.

(3) hiina keel Kasti tüüp Alajaamad: universaalne kohanemisvõime + nutikas integratsioon

· Kahestandardne ühilduvus (IEC+GB), täiustatud kohanemisvõimega ekstreemsete keskkondadega (äärmuslik külm, kõrge õhuniiskus, suur kõrgus merepinnast).

· Integreeritud tootmine, võrk, laadimine ja salvestamine: energiasalvestavate inverterite (PCS) ja energiahaldussüsteemide (EMS) sügav integreerimine.

· AI-toega ennustav hooldus: kodumaiste algoritmide toel kasvas MTBF üle 100 000 tunni.

· Teejuht kahekordsete läbimurretega ülemaailmsel keskmise ja madala hinnaga turul

IV. Kokkuvõte: Põhilised erinevused tehnilistes lähenemisviisides

· Euroopa: ohutus eeskätt, modulaarne ja väga töökindel, esindades "täppisehituslikku" tehnilist lähenemist.

· Ameerika: kulupõhine, integreeritud ja kiire kasutuselevõtt, mis esindab "majandusele orienteeritud" tehnilist lähenemist.

· Hiina lähenemisviis: kohanemisvõime ennekõike, lokaliseerimine ja intelligentsus, mis esindab "tasakaalustatud" tehnilist lähenemist.

Järgmise 3–5 aasta jooksul lähtuvad need kolm lähenemisviisi üksteisest ja nende piirid hägustuvad: Euroopa lähenemine muutub kompaktsemaks, Ameerika lähenemine intelligentsemaks ja Hiina lähenemine rahvusvahelisemaks, lähenedes lõpuks ühtse tehnilise paradigma poole, milleks on „intelligentsus, madal süsinikusisaldus, integratsioon ja standardimine”.

Euroopa, Ameerika ja Hiina kastitüüpi alajaamade KKK

1. Millised on kolme tüüpi kast-alajaamade põhilised standardsüsteemid?

· Euroopa: IEC 62271, IEC 61330

· Ameerika: IEEE C57.12.25, ANSI

· Hiina: GB/T 17467-2020

2. Millised on peamised struktuurierinevused?

· Euroopa: kolm täiesti sõltumatut sektsiooni, modulaarne disain

· Ameerika: integreeritud ühine paak, kõrgepinge ja trafo ühine õlipaak

· Hiina: kolm sõltumatut sektsiooni, kompaktne ja optimeeritud paigutus

3. Millist trafotüüpi kasutatakse igas tüübis?

· Euroopa: peamiselt kuivtrafo

· Ameerika: ainult õliga sukeldatud trafo

· Hiina: kuivtüüpi või õlisse sukeldatud valikuline

4. Kummal on väikseim maht ja jalajälg?

Ameerika kastialajaam, ainult umbes 1/3 Euroopa tüübist.

5. Millisel on kõige tugevam lühisetaluvus?

Hiina kasti alajaam, kuni 25kA/3s tõstetud tase.

6. Kas hooldust saab teha ilma täieliku elektrikatkestuseta?

· Euroopa ja Hiina: Jah, sektsioonide sõltumatu hooldus

· Ameeriklane: Ei, nõutav on üldine voolukatkestus

7. Millise tüübi hind on madalaim?

Ameerika kastialajaam, 15–20% madalam kui Euroopa tüüpi.

8. Millised on tüüpilised rakendusstsenaariumid?

· Euroopa: linna põhipiirkonnad, andmekeskused, kõrge turvalisusega tööstusobjektid

· Ameerika: kitsas ruum, kiire ehitus, maapiirkondade ja ajutine toiteallikas

· Hiina: linna- ja maapiirkondade jaotusvõrgud, uus infrastruktuur, nutikad võrgud

9. Milline on tuleviku arengutrend?

Sage: kõrge efektiivsusega, intelligentne, SF6-vaba, integreeritav

· Euroopa: üliturvaline, süsinikuvaba, kuivtüüpi täisseeria

· Ameerika: Miniaturiseerimine, odav asendusrežiim

· Hiina: IEC+GB ühilduvus, allika-võrgu-koormuse-salvestusruumi integreerimine

10. Milline on Hiina elektrivõrguprojektide jaoks kõige sobivam?

Hiina kasti alajaam, kõige paremini sobiv 10kV/20kV jaotusvõrk, kaitse ja intelligentsed nõuded.
