Euroopa tüüpi välistingimustes kokkupandavad alajaam

Euroopa tüüpi välistingimustes kokkupandaval alajaamal on kolm-ühes integreeritud disain, mis ühendab kõrgepinge jaotusseadmeid, trafosid ja madalpinge jaotusseadmeid, et tagada süsteemi täielik terviklikkus; Põhjalik kõrge/madalpingekaitse tagab ohutu, usaldusväärse töö ja lihtsustatud hoolduse; Sellel on kompaktne jalajälg, väiksem investeering, lühike tootmistsükkel ja lihtne liikuvus; Paindlikud juhtmestiku konfiguratsioonid; Ainulaadne struktuur: kahekihiline kärgstruktuuriga komposiitpaneeliga korpus tagab tugeva isolatsiooni, soojuse hajumise, ventilatsiooni, esteetilise atraktiivsuse ja kõrge IP reitingu. Korpuse materjalid on roostevaba teras, titaanisulam, alumiiniumsulam, külmvaltsitud teras ja värvitud teras; Saadaval on mitu konfiguratsiooni: üldotstarbelised, villa-stiilis, kompaktsed jne. Kõrgepingerõnga põhiseadmeid saab varustada võrguautomaatika klemmidega (FTU), mis võimaldab usaldusväärselt tuvastada lühiseid ja ühefaasilisi maandusvigu. Omab "neli kaugjuhtimispulti" (kaugjuhtimispult, kaugmõõtmine, kaugsignalisatsioon, kaugreguleerimine), mis hõlbustab jaotusvõrgu automatiseerimise uuendamist.

Tehnilised parameetrid

Märkus. Punkte 5 ja 6 ei nõuta, kui trafo võimsus on alla 200 kVA.

Kasutustingimused

Kasutajad peavad tellimisel esitama järgmise teabe:

• Kõrgus: L 1000m;

• Ümbritsev temperatuur: ·25. (:~+40. (:;

• Suhteline õhuniiskus: päeva keskmine väärtus ei ületa 95% ja kuu keskmine väärtus ei ületa 90%;

• Vibratsioonivastane tase: horisontaalne kiirendus 0,4m/s2, vertikaalkiirendus 0,15m/s2;

• Palun veenduge, et paigalduskoht ei kannata tugevat lööki, tõsist reostust ega keemilist korrosiooni ning elektrit juhtivat tolmu ega plahvatusohtu. Kui see ei vasta tavakasutustingimuste nõuetele, võtke lahenduse saamiseks ühendust Cehoga.

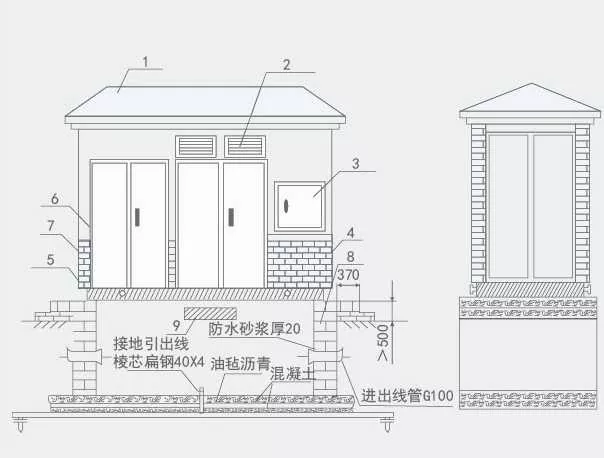

Paigalduse mõõtmete joonis

1. Katus

2. Rulood

3. Väline mõõtekast

4. Tõsterõngas

5. Piludega jäik šassii

6. Uks

7. Ribatellis, imitatsioon telliskivi seinapind

8. Betoonvundament

9. Haua vundamendi tuulutusava

Tellimisel on vaja teada

Tellimuse esitamisel peate esitama järgmise teabe:

· Mudel, mahutavus, kogus, värvi ja suuruse nõuded, kesta materjal;

·Trafo mudel, jõudlus, ühendusrežiim, koputusvahemik ja impedantsi nõuded;

·Kõrgepingepoolse primaarjuhtmestiku skeem, komponendi mudel, spetsifikatsioon ja nõuded;

·Trafoõli (25 #, 45 #, kõrge süttimispunktiga õli);

·Intelligentsete toitehaldusvõrkude või kinnisvarahaldusvõrkude konfiguratsiooninõuded;

·Keskkonnanõuded kasutamisel.
