LZZBJ tugevdatud epoksüvaiguga valatud posti tüüpi voolutrafo

LZZBJ tugevdatud epoksiidvaigust valatud posttüüpi voolutrafo on üks Ceho tehase toodetest, pakume teile valida erinevat tüüpi elektriseadmeid ja pakkudes konkurentsivõimelisi hindu. Kui soovite saada kvaliteetseid, tõhusaid ja hõlpsasti hooldatavaid lahendusi, võtke meiega kohe ühendust, et saada meie tehase hinnakiri. Oodatud on nii uued kui vanad kliendid.

Saada päring

Tootekirjeldus

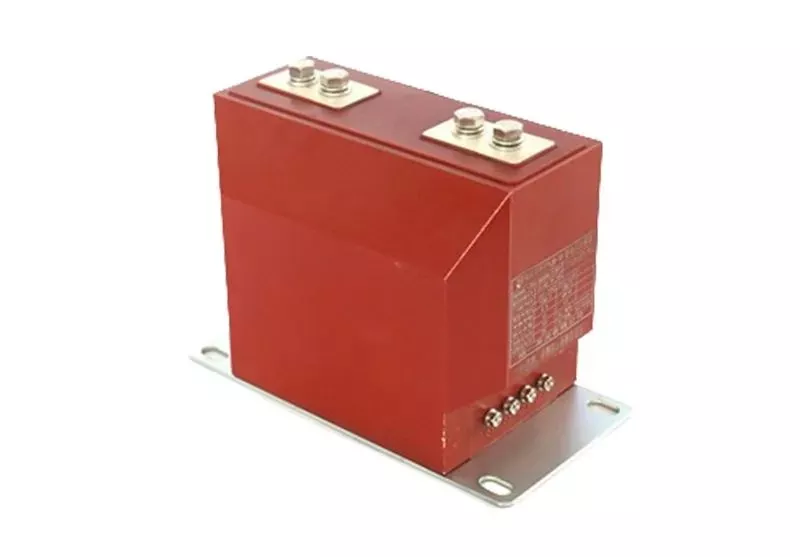

Ceho pakub kvaliteetseid LZZBJ tugevdatud epoksüvaiguga valatud posttüüpi voolutrafosid. Pragunemis- ja löögikindel, sobib suure mehaanilise pingega kappidele; Täielikult suletud sammas: P1/P2 on M10-M16 vask/alumiinium vardad või kahe auguga vardad, mille alus on 4 × Φ 14 mm ja mida saab paigaldada igas suunas; Mikrokristallilise sulami omadused või kõrgekvaliteediline magnetiline leht, mis on varustatud transformaatoris hea magnetsüdamikuga. lineaarsus. Sekundaarklemm: 6-12 südamikku kaitsekatte sees, saab laiendada topeltmähisega (0,2S/0,5/5P10/10P10) või kolme mähisega (mõõtmine + kaitse + jääk); Madal temperatuur: -25 ℃ kuni +40 ℃, kõrgus: ≤ 2000 m3, õhuniiskus: 000 m3 (tüüp: 0000 m3) kondenseerumine; Leegiaeglustaja klass V-0, CTI ≥ 600, vastab RoHS-ile;Kaal: 25-35 kg 10 kV klassi jaoks; 24 kV klass 32-45 kg 40,5 kV klass ≤ 81 kg.

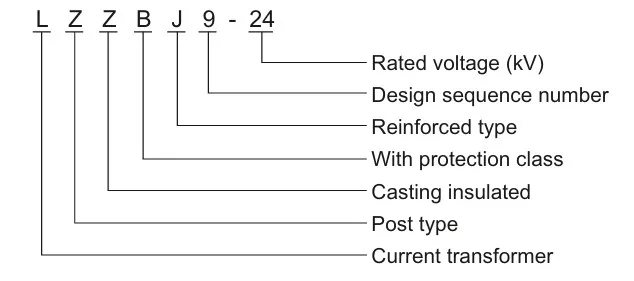

Mudel

Toote parameetrid

EI	Üksus			Üksus	Väärtus
1	Nimipinge			KV	40.5
2	Nimetatud isolatsioon tasemel	Toitesagedus pinget taluma	Kuiv test		95
			Märg test		80
		Pikseimpulss talub pinge (tipp)			185
3	Nimivool			A	1250,1600,2000
4	Nominaalne lühise katkestusvool			KA	20,25,31,5
5	Nimetatud toimingute järjestus				0-0,3s-kombinatsioon-180s-kombinatsioon
6	Nimetatud lühisevoolu katkestusajad			korda	12
7	Nimi lühise sulgemisvool (tipp)			KA	50,63,80
8	Nimetatud tipp-vastupidavusvool
9	Nimetatud lühiajaline vastupidavusvool			KA	20,25,31,5
10	Nimi lühise pidev vool			S	4
11	Keskmine avanemiskiirus			m/s	1,5±0,2
12	Keskmine sulgemiskiirus				0,7±0,2
13	Kontakti sulgemise põrkeaeg			s	≤2
14	Kolmefaasiline kombineeritud (minuti)värav sünkroonne ajavahe				≤2
15	Sulgemise aeg				≤150
16	Avamise aeg				≤60
17	Mehaaniline eluiga			korda	10 000
18	Nimitööpinge ja abiahela nimipinge			V	DC220,110,24
					AC220,110,24
19	DC takistus faasiahela kohta (ilma trafota)			μ Ω	≤100
20	Dünaamilised ja staatilised kontaktid võimaldavad kulumispaksust			mm	3
21	kaal			kg	800

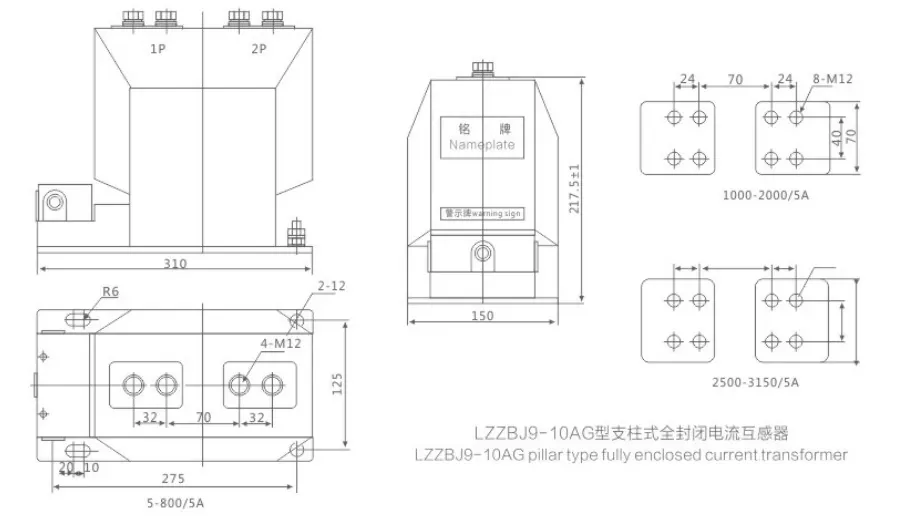

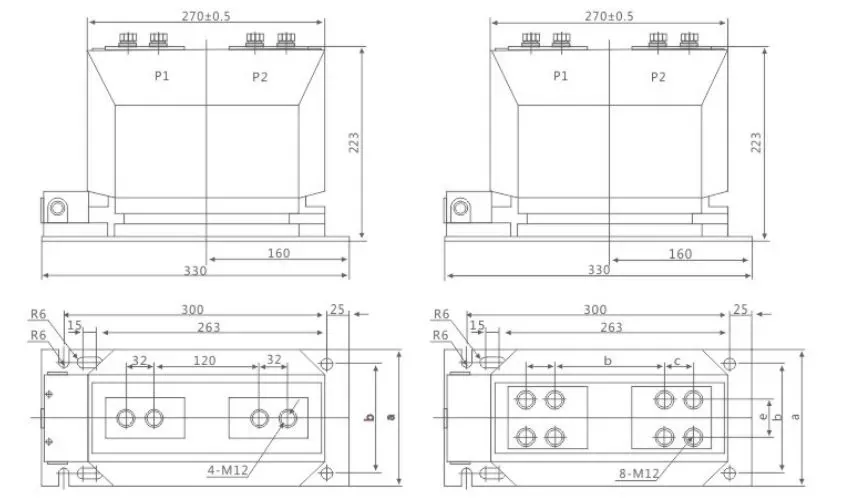

Joonistamine

Valiku kiire kontroll

1. Nimipinge → Valige 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Primaarvoolu nimivool → Vastavalt koormuse või siini spetsifikatsioonidele (100A, 300A, 600A, 1250A)

3. Täpsus ja koormus → Mõõtmine 0,2S/0,5 (10-20 VA); Kaitske 5P10/10P15 (15-30 VA)

4. Lühiajaline soojusvool → Sobitage süsteemi lühisvool (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Paigaldusviis → Sammas püsti/külje paigaldus/tagurpidi paigaldus; Alus on kinnitatud 4-M12 laienduspoltidega

6. Erinõuded: Kõrgus 3000 m, madal temperatuur -40 ℃, saastevastane aste III, topeltmuundamisaste, kraanitüüp, varjestuskattega
