Mis on vooluinstrumendi transformer?

See põhjalik artikkel selgitab, mida aVooluinstrumentide transformaatoron see, kuidas see töötab, miks see on elektrisüsteemides oluline, kuidas see on võrreldav teiste instrumenditrafodega, kuidas seda valida, ja korduma kippuvad küsimused – kõike seda toetavad autoriteetsed määratlused ja tööstusstandardid. Vooluinstrumentide trafod, mida tavaliselt nimetataksevoolutrafod (CT), võimaldavad kõrgepinge elektriahelate täpset voolu mõõtmist, kaitset ja juhtimist, skaleerides voolud instrumentide ja releede ohutumatele standardväärtustele.

Sisukord

1. Mis on vooluinstrumendi transformer?
2. Kuidas voolutrafo töötab?
3. Miks kasutada vooluinstrumendi transformaatorit?
4. Milliseid vooluinstrumentide transformaatoreid on olemas?
5. Kuidas valida õiget vooluinstrumendi trafot?
6. Mis on levinud rakendused?
7. Korduma kippuvad küsimused (KKK)

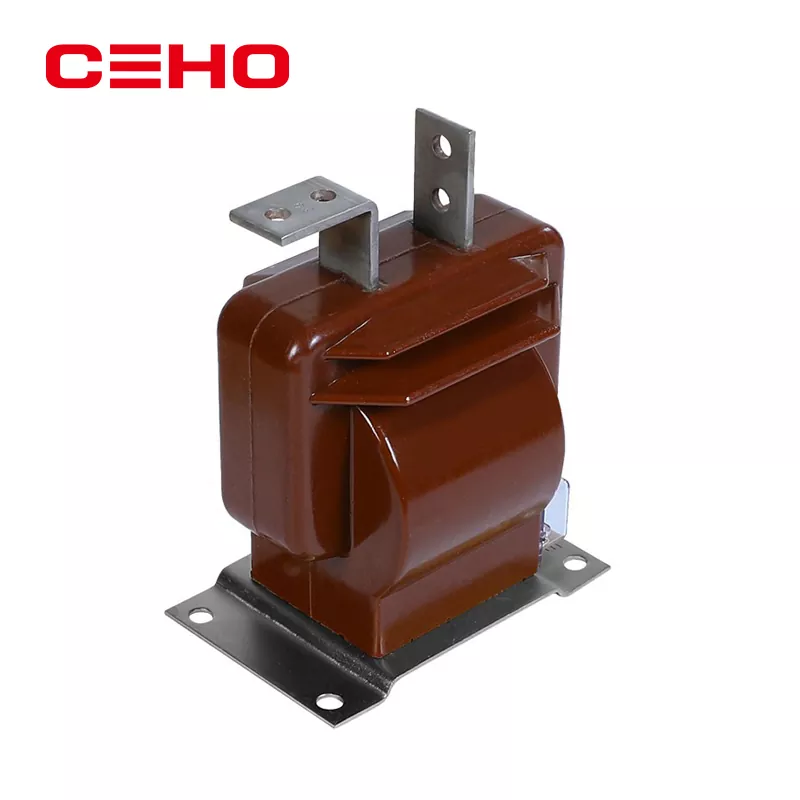

Mis on vooluinstrumendi transformer?

A Vooluinstrumentide transformaator(tuntud ka kui aVoolutrafovõi CT) on teatud tüüpiinstrument trafoloodud väga suure vahelduvvoolu (AC) skaleerimiseks toitesüsteemidest proportsionaalseks madalamaks vooluks, mida saab ohutult ühendada arvestite, kaitsereleede ja juhtseadmetega.

CT määrav roll on võimaldada ohutut ja täpset voolu tuvastamist ahelates, kus otsemõõtmine oleks suure voolu ja kõrge pinge tõttu ohtlik või ebapraktiline.

Kuidas voolutrafo töötab?

Voolutrafo tööpõhimõte põhineb magnetinduktsioonil: kui vahelduvvool voolab läbi primaarjuhi, tekitab see magnetvälja. See magnetvoog indutseerib elektromagnetilise induktsiooni kaudu CT sekundaarmähises proportsionaalse voolu.

• Esmane mähis:tavaliselt üks pööre (sageli juht ise).
• Sekundaarne mähis:palju keerdu peent traati, et tekitada vähendatud voolu.
• Magnetiline südamik:suure läbilaskvusega materjal voo tõhusaks juhtimiseks.

Tulemuseks on sekundaarvool, mis on primaarvoolu fikseeritud suhe (nt 1000:5 CT annab 5 A, kui primaarvool on 1000 A), mis võimaldab mõõteseadmetel ohutult ja suure täpsusega töötada.

Miks kasutada vooluinstrumendi transformaatorit?

Voolutrafod on kaasaegsete elektrisüsteemide jaoks olulised mitmel põhjusel:

1. Ohutus:Need isoleerivad seadmed ja personali ohtlikest kõrgepinge primaarahelatest.
2. Täpsus:Need pakuvad standardiseeritud voolutasemeid täpseks mõõtmiseks ja koormuse jälgimiseks.
3. Kaitsefunktsioon:Nad töötavad releede ja kaitsetega, et tuvastada tõrkeid ja käivitada kaitselülitid.

Ilma CT-deta oleks kõrge vooluvõrkude mõõtmine või kaitsmine tavapäraste instrumentidega ohtlik, ebatäpne või mõlemad.

Milliseid vooluinstrumentide transformaatoreid on olemas?

Voolutrafod on olenevalt paigaldusest ja rakendusest mitmel kujul:

• Riba tüüpi CT-d:Primaarjuht läbib paljude sekundaarsete keerdudega südamikku.
• Rõngas (toroidaalne) CT:Rõngasüdamik koos selle läbinud juhiga; ideaalne tagantjärele paigaldamiseks.
• Akna CT-d:Disainitud nii, et primaarjuhti saab hõlpsasti läbi keerata.
• Split-core CT-d:Kinnitatav CT-tüüp mugavaks paigaldamiseks ilma lahtiühendamiseta.

Iga tüüp toetab erinevaid paigaldusvajadusi ja täpsusnõudeid. Kõrgepingealajaamad kasutavad sageli tugevaid riba- või aknatüüpe, samas kui hooldus- või moderniseerimisstsenaariumid võivad kasutada jagatud südamikuga vorminguid.

Kuidas valida õiget vooluinstrumendi trafot?

Õige CT valimine sõltub:

1. Esmane voolureiting:Peab vastama maksimaalsele eeldatavale koormusvoolule.
2. Sekundaarne standardväljund:Tavaliselt 5 A või 1 A.
3. Täpsusklass:Mõõtmisel nõutav täpsus vs kaitsefunktsioonid.
4. Temperatuuri ja keskkonna hinnangud:Paigaldustingimuste jaoks.

Mis on levinud rakendused?

CT-sid kasutatakse paljudes elektrotehnika valdkondades:

• Mõõtmine: mõõta voolu arveldamiseks ja koormuse arvutamiseks.
• Kaitse: tuvastage liigvool või rikketingimused ja käivitage kaitselüliti.
• Juhtsüsteemid: edastage reaalajas andmeid SCADA-sse või automatiseerimissüsteemidesse.

Korduma kippuvad küsimused (KKK)

Mida tähendab "instrumenditrafo"?
Instrumenditrafo on seade, mis skaleerib kõrge võimsusega süsteemi koguseid (voolu või pinge) mõõtmiseks ja kaitseks standardiseeritud tasemetele ilma primaarahelat koormamata või häirimata.

Mille poolest voolutrafo erineb jõutrafost?
Voolutrafo keskendub mõõtmise ja ohutuse täpsele skaleerimisele, samas kui jõutrafo keskendub võimsuse ülekandmisele pingetasemete vahel minimaalse kaoga.

Miks ei tohi CT-d kunagi opereerida avatud sekundaarkambriga?
CT sekundaarse avatuks jätmine võib põhjustada ohtlikult kõrgeid pingeid, kuna trafo üritab voolu säilitada, riskides isolatsiooni purunemisega ja ohutusriskidega.

Mis on standardse sekundaarvoolu nimiväärtus?
Standardsed CT sekundaarsed väljundid on tavaliselt 1 A või 5 A, et need vastaksid tavalistele instrumendi ja relee sisendi nõuetele.

Kas voolutrafosid saab kasutada alalisvoolu mõõtmiseks?
Standardsed CT-d töötavad vahelduvvoolu magnetinduktsioonil ja ei sobi alalisvoolu jaoks; selle asemel kasutatakse spetsiaalseid andureid (nt Halli efekti).
