Kiirjuhend: peamised erinevused ja valikujuhend kuivtüüpi ja õlisse sukeldatud trafode jaoks

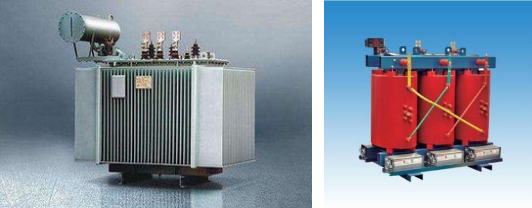

Uute elektrisüsteemide arendamise kiirenedes mängivad jaotustrafod kui energia muundamise kriitilised seadmed üliolulist rolli ohutuse, energiatõhususe ning tegevus- ja hoolduskulude määramisel. Praegusel turul domineerivad kaks põhikategooriat: kuiv-tüüpi trafod ja õlitrafod. Need kaks tüüpi erinevad oluliselt isolatsiooni ja jahutuse, ohutuse ja keskkonnamõju, kohaldatavate stsenaariumide ja kuluefektiivsuse poolest. Kooskõlas kohustusliku energiatõhususe standardiga GB 20052-2024 annab see artikkel põhjaliku analüüsi nende kahe seadmete tüübi erinevuste kohta, pakkudes autoriteetset viidet insenerivalikuks.

I. Põhilised erinevused: erinevused isolatsiooni- ja jahutusmeetodites

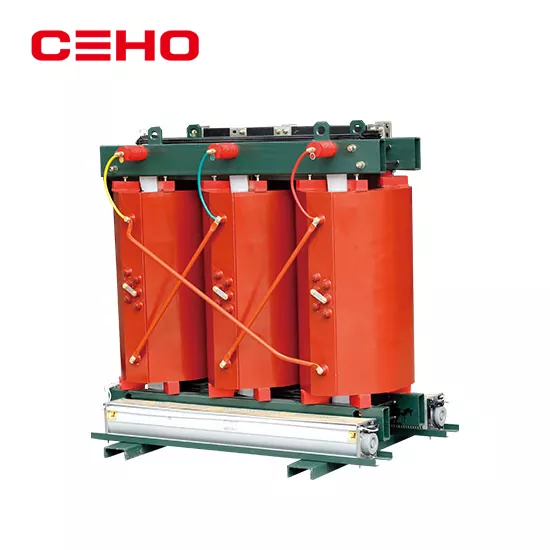

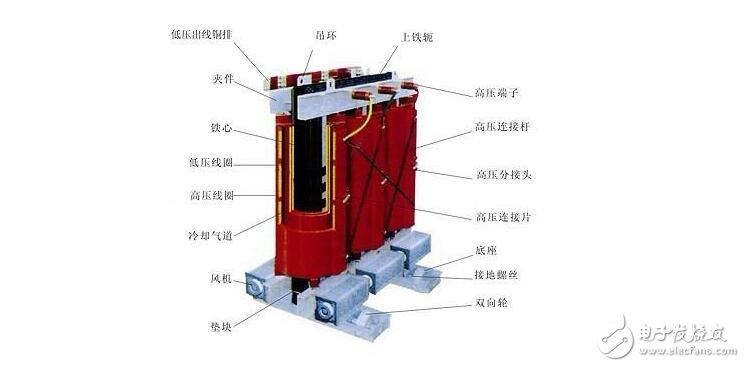

Kuivtüüpi trafod kasutavad jahutusvahendina õhku. Mähised on isoleeritud epoksüvaigu vaakumvalu või Nomexi paberi immutamise abil, mis välistab vajaduse vedela kandja järele. Neil on lihtne struktuur ja need ei kujuta endast lekkeohtu. Õliga sukeldatud trafod kasutavad nii jahutus- kui ka isolatsioonikeskkonnana isolatsiooniõli. Südamik ja mähised on sukeldatud õlipaaki, tuginedes soojuse hajutamiseks õliringlusele. See tehnoloogia on küps ja pakub laiemat valikut võimsusi. See põhimõtteline disainierinevus määrab nende kahe ulatusliku lahknevuse ohutuse, keskkonnamõju ning kasutamise ja hoolduse osas.

II. Kuue võtmemõõtme võrdlus

Võrdluspunkt	Kuiv-tüüpi trafo	Õlisse sukeldatud trafo
1. Ohutus ja keskkonnakaitse	Tulekindel, plahvatuskindel ja saastevaba. Vastab klassi F/H isolatsioonistandarditele. Õli lekkimise või põlemise oht puudub. Vastab GB50016 tuletõrjekoodeksile. Ideaalne tihedalt asustatud aladele ja maa-alustele kohtadele.	Õlilekke ja tulekahju oht. Nõuab õlivanne ja tulekustutusvahendeid. Mineraalõli leke võib saastada pinnast ja veeallikaid, kui kehtivad rangemad keskkonnanõuded.
2. Rakenduse stsenaariumid	Eelistatud siseruumides, kus on kõrge tuleohutus, nagu ärikompleksid, andmekeskused, haiglad, koolid, metrood ja kõrghoonete keldrid. Ühe seadme võimsus on peamiselt alla 2500 kVA.	Kasutatakse peamiselt välisalajaamades, tööstusparkides, tuule- ja päikeseenergia võimendusjaamades ning suure võimsusega tsentraliseeritud toiteallikates. Võib katta ülisuure võimsuse nõuded.
3. Paigaldamine ja hooldus	Väike suurus, paindlik paigaldus, hooldusvaba või vähese hooldusega. Nõuab ainult regulaarset tolmu eemaldamist ja temperatuuri kontrolli. Lühike väljalülitamise hooldusaeg ilma tootmist häirimata.	Nõuab regulaarset õliproovi testimist, õli täiendamist ja lekete käsitlemist. Suur hooldustöökoormus; õlivahetus vajalik iga 5-8 aasta tagant. Kõrge hoolduskulu ühiku kohta.
4. Kulud ja ökonoomsus	Esialgne ostukulu on 15–20% kõrgem, kuid madalam olelusringi hoolduskulu, pakkudes suurepärast pikaajalist kulutasuvust.	Esialgne investeering on 30–50% madalam, suure võimsusega stsenaariumide puhul silmapaistev säästlikkus, kuid suuremad tegevus- ja vastavuskulud.
5. Energiatõhusus ja energiakadu	Vastab GB 20052-2024 energiatõhususe tasemele 1/2. Väiksem tühikoormuse kadu, energiasäästlikum väikese koormuse tingimustes.	Vastab GB 20052-2024 energiatõhususe tasemele 1/2. Parem koormuskadu, sobib paremini raskeveokite pidevaks tööks.
6. Kohanemisvõime keskkonnaga	nõrk vastupidavus niiskusele ja tolmule; nõuab tõhustatud kaitset kõrge niiskuse ja söövitava keskkonna korral.	Stabiilne suletud struktuur, tugevam kohanemisvõime karmi väliskeskkonnaga, suurepärase ilmastikukindlusega.

III. Uute eeskirjade rakendamine: seadmete valik peab vastama standarditele

2025. aasta veebruarist kehtiv jõutrafode kohustuslik riiklik standard GB 20052-2024 määrab energiatõhususe klassid ja järkjärgulise kasutuselt kõrvaldamise ajakava. Madala kasuteguriga mudelite valimine on uutes ehitusprojektides rangelt keelatud ning olemasolevad suure energiatarbega seadmed tuleb järk-järgult loobuda. Tsiviilhoonete siseruumides elektrijaotuseks tuleb vastavalt GB 51348-2019 kohustuslikele sätetele valida kuivtüüpi või mittesüttivad vedelikuisolatsiooniga trafod.

IV. Valikusoovitused: täpne sobitamine rakendusstsenaariumide põhjal

Valige kuiv tüüp: sisekeskkonnad, suure elanikuga alad, ranged tuleohutusnõuded, piiratud ruum, kerge koormuse kõikumine ning keskendumine keskkonnakaitsele ja vähesele hooldusele.

Valige õliga sukeldatud: välitingimustes kasutamiseks, suure võimsusega kontsentreeritud koormate, pidevate raskete koormate, karmi keskkonna ja madalate algkulude eelistamiseks.

V. Tööstuse suundumused

Ohutuse ja vähese CO2-heitega eesmärkidest tulenevalt kasvab kuivtüüpi trafode levik linnajaotusvõrkudes, andmekeskustes ja uutes infrastruktuurisektorites jätkuvalt; Õliga sukeldatud trafod, mis suurendavad oma suurt võimsust ja kulutõhusust, on endiselt domineerivad välistingimustes kasutatavate jõuülekande ja muundamise ning tööstuslike energiarakenduste puhul. Need kahte tüüpi seadmed ei välista üksteist; pigem täiendavad need üksteist erinevates stsenaariumides ja töötavad koos, et toetada kaasaegsete elektrivõrkude ohutut ja tõhusat toimimist.

Toiteseadmete tootjad soovitavad, et valik peaks olema tasakaalus ohutuse, energiatõhususe, kasutamise ja hoolduse ning eeskirjade järgimisega. Otsused tuleks teha kõikehõlmavalt, võttes arvesse koormusomadusi, paigalduskeskkondi ja eelarvetsükleid, et vältida kulude suurenemist, ohutusriske ja vastavusriske, mis tulenevad valest valikust.
