GW9 välistingimustes kasutatav kõrgepinge eralduslüliti

Ceho on tootja ja tarnija, kes on spetsialiseerunud GW9 välistingimustes kasutatavate kõrgepinge eralduslülitite tarnimisele. GW9 seeria lülitid sobivad välistingimustes kasutatavatele kõrgepingeelektriseadmetele, mille kolmefaasiline vahelduvvoolu 50Hz nimipinge on 0kV/15kV/20kV. Neid kasutatakse kõrgepinge ülekandeliinide elektriliseks isoleerimiseks koormuseta ülekande ajal, kõrgepingesiinide hooldamiseks, kaitselülitite ja muude elektriseadmete jaoks, samuti pinge all olevate kõrgepingeliinide elektriliseks isoleerimiseks. Meie toote saab jagada väikesteks kondensaatoriteks ja induktiivvoolu isolatsiooniahelateks. Selle struktuur on lihtne ja mõistlik, kasutades vask-alumiiniumist tarvikuid, roostevabast terasest suletud korpust ja kuumtsingitud alust, mis tagab suurepärase surve- ja korrosioonikindluse ning usaldusväärse jõudluse. Kerge ja hõlpsasti paigaldatav, ei vaja regulaarset puhastamist ega hooldust, sobib erinevatele 10-20kV jaotusliinide lõikudele ja harudele linnas ja maapiirkondades, samuti hästi nähtavate eralduspunktidega hooldussektsioonidele. Odav GW9 välistingimustes kasutatava kõrgepinge eralduslüliti on mugav välistingimustes kasutatav kõrgepinge elektriseade.

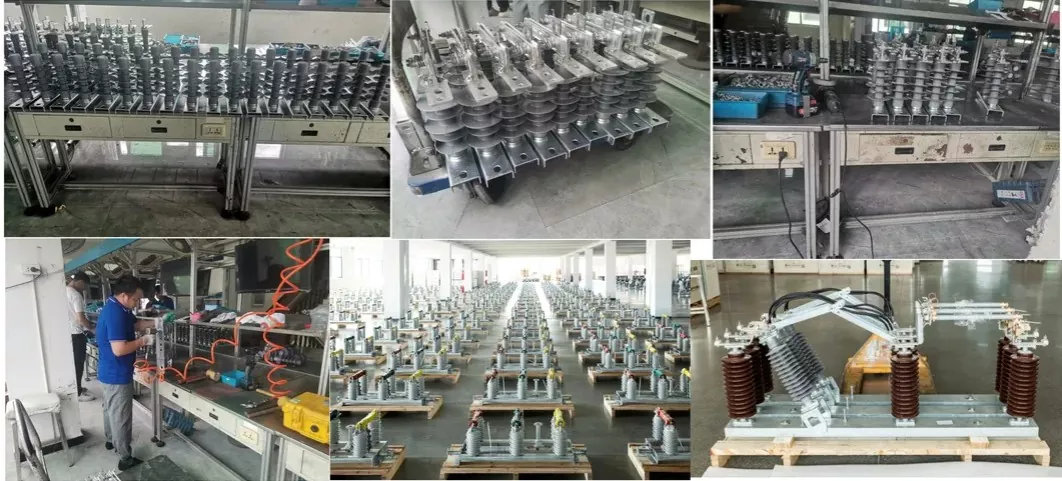

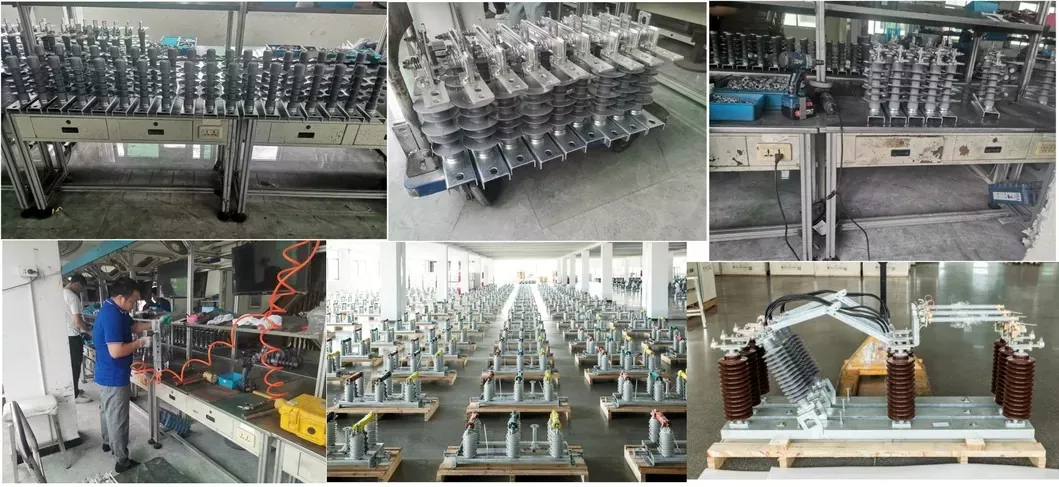

Meie tehas

(H)GW9-12 seeria välistingimustes olevaid kõrgepinge vahelduvvoolu ühefaasilist lahklülitit/eralduslülitit (edaspidi "lahklüliti/eralduslüliti") kasutatakse 10 kV pinge all ja koormuseta liinide lülitamiseks ning kapitaalremondi kõrgepingesiinide, kaitselülitite ja muude elektriseadmete isoleerimiseks pingestatud kõrgepingeliinidest.

Lahtilülitid/Isolatsioonilüliti vastab GB/T 1985-2014 pinge ja voolu eralduslülitite ja maanduslülitite, DL/T 486-2010 kõrgepinge vahelduvvoolu eralduslülitite ja maanduslülitite tehnilistele standarditele.

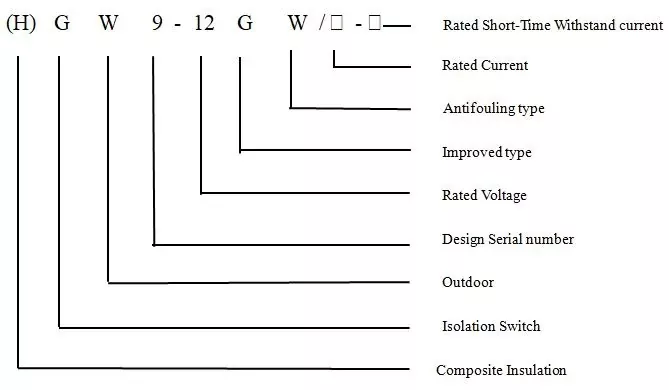

MUDEL JA TÄHENDUS

Kasutamise keskkonnatingimused

1. Kõrgus: mitte üle 1000 meetri. Kui kõrgus on suurem kui 1000 meetrit, tuleks soojusisolatsiooni nimitaset vastavalt kohandada.

2. Ümbritsev temperatuur: ülemine piir +45 ℃, alumine piir -40 ℃, kuumima kuu keskmine temperatuur 30 ℃, maksimaalne ööpäevane temperatuuride vahe 25 K.

3. Päikesekiirguse intensiivsus (väljas): 0,1 W/cm²

4. Tuule kiirus/tuule rõhk (väljas): 0,5 m/s / 700Pa

5. Reostusaste: E klass

6. Jäätumise paksus: mitte üle 20 mm

7. Niiskus: päeva keskmine suhteline õhuniiskus mitte üle 95%, kuu keskmine suhteline õhuniiskus mitte üle 80%

8. Seismiline jõudlus: horisontaalne kiirendus 0,3 m/2, vertikaalne kiirendus 0,15 m/s²

9. Ohutustegur: Siinusresonantsi kolmeperioodiline laine, ohutustegur suurem kui 1,67.

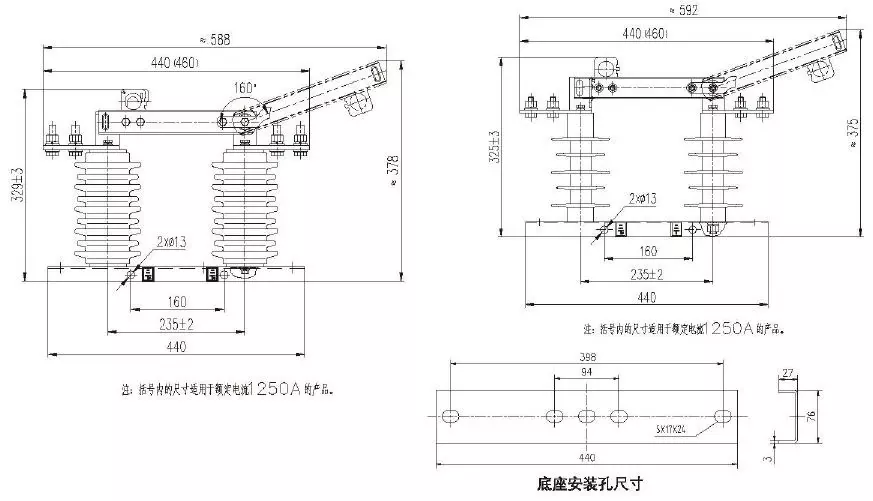

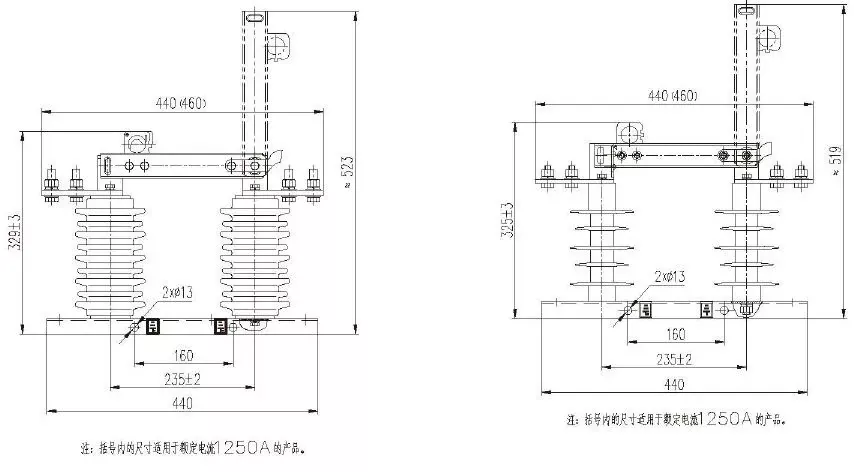

KONTROLL JA PAIGALDAMISMÕÕDE

Tehnilised andmed

Peamised eelised

1. Oluliselt paranenud toote struktuur ja korrosioonikindlus. Suletuna on juhtival plaadil iselukustuv funktsioon. Avamiseks tõmmake lihtsalt lukustuskonksust automaatseks avamiseks. Alus on varustatud juhtiva vedru ja vedrukattega; iselukustuv seade sisaldab lukustusplaati, lukustuskonksu ja lukustuskonksu vedru. Kõik standardosad on valmistatud mittemagnetilisest roostevabast terasest SUS304, millel on särav viimistlus ja suurepärane korrosioonikindlus.

2. Juhtival plaadil puudub peatuslukk; maksimaalne pöördenurk ei ole väiksem kui 160 kraadi ja juhtival plaadil ei ole roostevabast terasest klambreid. Kontakti kinnitusjõu säilitamiseks kasutatakse passiveerimist, neetimist ja kõrge elastsusega paigaldusprotsesse.

3. GW9 välise kõrgepinge eralduslüliti peamised vooluahela komponendid kasutavad T2 punast vaske. Statsionaarsed kontaktid ja klemmid on integreeritud vormitud, lahendades täielikult kontaktiprobleemid, mis on tekkinud statsionaarsete kontaktide ja klemmide minevikus keevitamisest.

4. Kõik elektrit juhtivad komponendid põhiahelas on hõbetatud paksusega vähemalt 20 mm ja läbivad suletud oksüdatsioonivastase töötluse. Pinnakate on särav ja vastupidav, millel on tugev oksüdatsioonikindlus, suurepärane juhtivus ja vooluahela takistus 80 mmΩ.

5. Juhtmeklemmidel on kahe avaga konstruktsioon, mis on valmistatud kõvast vasesulamist ja välimise hõbedaga.

6. See lüliti kasutab välist survekontakti vedrut, mille juhtivad kontaktid puutuvad kokku "fikseeritud kaare" struktuuriga, tagades väga ühtlase rõhu ja isepuhastusfunktsiooni. Kontaktrõhk püsib konstantsena pikka aega, tagades toote ohutuse ja töökindluse kaugtöö ajal.

7. Isolaator on valmistatud ülitugevast keraamilisest või silikoonkummist komposiitmaterjalist ja on konstrueeritud suure roomamiskaugusega, vastab E-klassi saastevastastele nõuetele ning millel on head saastevastased omadused ja pikamaa tööomadused.

8. Minimaalne kaugus GW9 välistingimustes kasutatava kõrgepinge isoleeriva lüliti liikuvatest osadest maapinnani on suurem kui 200 mm ja vahekaugused on üle 230 mm, mistõttu see sobib kõrgmäestikualadele.
