Kolmefaasiline epoksüvaigust valatud kombineeritud instrumenditrafo

Professionaalse tootjana soovib Ceho teile pakkuda kolmefaasilist epoksüvaigust valatud kombineeritud instrumentide transformaatorit. Kombineeritud trafode disainifunktsioonide hulka kuuluvad õlivaba, miniatuurne, kõrge töökindlus ja hooldusvaba. Näiteks kasutab trafo epoksüvaigust isolatsiooni ja kõrgepinge epoksüvaigust täielikult suletud vaakumvalu, mis parandab seadmete isolatsiooni jõudlust ja ohutust. Lisaks ühendatakse kombineeritud trafo sekundaarsed juhtmed ja kaablid pliikindlate harukarpide abil, millel on vargusvastased funktsioonid ja mis on mugavad ka kohapealseks kontrollimiseks.

Tehnilised parameetrid

Kombineeritud trafode hulka kuuluvad erinevat tüüpi voolutrafod, näiteks tavalised voolutrafod, läbivoolutrafod, mitme kraaniga voolutrafod ja erineva teisendussuhtega voolutrafod. Tavaline voolutrafo koosneb primaarmähisest, sekundaarmähist, raudsüdamikust ja raamist, korpusest, juhtmete klemmidest jne. Kombineeritud instrumenttrafo tööpõhimõte on sarnane trafo omaga. Läbiva tüüpi voolutrafol puudub primaarmähis ja see genereerib raudsüdamikku läbiva juhtme kaudu magnetvoogu, tekitades seeläbi sekundaarvoolu. Mitme kraaniga voolutrafod saavutavad mitu erinevat teisendussuhet, lisades mitu kraani, et rahuldada erinevate koormusvoolude nõudeid. Erinevate teisendussuhetega voolutrafod pakuvad mitut sõltumatut mähist, mis vastavad erinevate teisendussuhete ja täpsustasemete vajadustele.

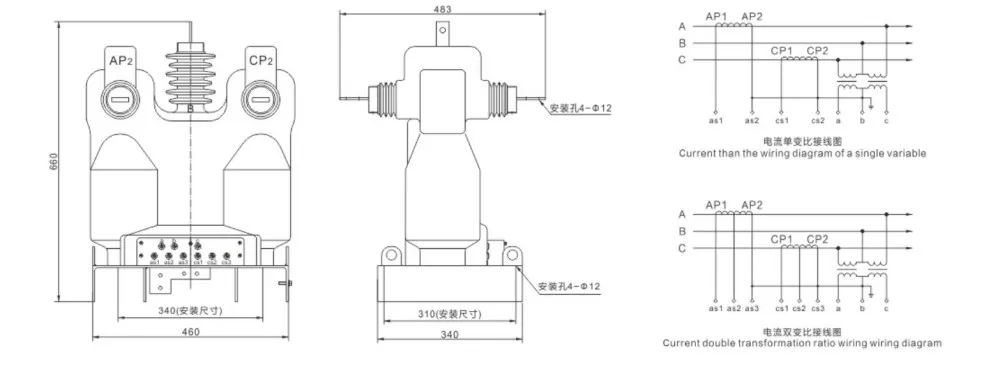

Välised joonised

Rakendus

Kolmefaasilist epoksüvaigust valatud kombineeritud instrumenttrafot kasutatakse laialdaselt energia mõõtmisel, mõõtmisel ja elektrisüsteemide kaitsel. Näiteks 10kV elektriliinides ja haruliinides kasutatakse kombineeritud trafosid liinikadude hindamiseks ja elektrienergia mõõtmiseks jõutrafode kõrgepingepoolsetel haruliinidel. Lisaks on spetsiaalselt disainitud kõrgepinge mõõtekast (kombintrafo), mis koosneb põhiliselt kombineeritud trafost ja elektriarvestikastist. Selle eelised on kõrge mõõtmistäpsus, kerge kaal, lihtne paigaldamine ja elektrivarguse vastane toime.
