Ameerika eelinstallitud kasti tüüpi alajaam

See Ameerika eelinstallitud kasti tüüpi alajaam on varustatud ka mitmesuguste ohutusseadmetega, sealhulgas maandussüsteemi, rikkekaitseseadmete ja liigpingepiirikutega, mis tagavad toitesüsteemi kogu aeg ohutu ja usaldusväärse töö. Lisaks rõhutab toote disain paigaldamise ja kasutamise lihtsust. Selle eelmonteeritud komponentide hulka kuuluvad trafod, kaitselülitid ja jaotusseadmed, mis lühendavad tõhusalt paigaldustsüklit ja vähendavad tööjõukulusid. Alajaam on varustatud ka täiustatud seiresüsteemiga, mis võimaldab operaatoritel jälgida ja juhtida elektrisüsteemi reaalajas keskse juhtimisruumi kaudu. Ameerika stiilis kokkupandavad moodulalajaam on kvaliteetne lahendus tööstuslikeks ja kaubanduslikeks rakendusteks, mis rahuldab ohutu ja töökindla elektrijaotuse vajadused kuluefektiivsel viisil.

Tehnilised parameetrid

● Kaitse

Ameerika eelinstallitud kastitüüpi alajaama kõrgepinge pool kasutab täieliku kaitse tagamiseks järjestikku varukaitse- ja pistikkaitsmeid. Tagavarakaitse on õlisse sukeldatud kõrgepinge voolupiirav kaitse, millel on suur katkestusvõime. Pistikkaitsmed käivituvad ainult siis, kui trafo sees on rike. Kahe induktsiooniga kaitse võib pakkuda kahekordset kaitset voolu ja temperatuuri eest. Kui see on läbipõlenud, saab kaitsme südamiku kohapeal hõlpsasti välja vahetada.

Struktuur ja toimingute järjestus

1. Paigutus

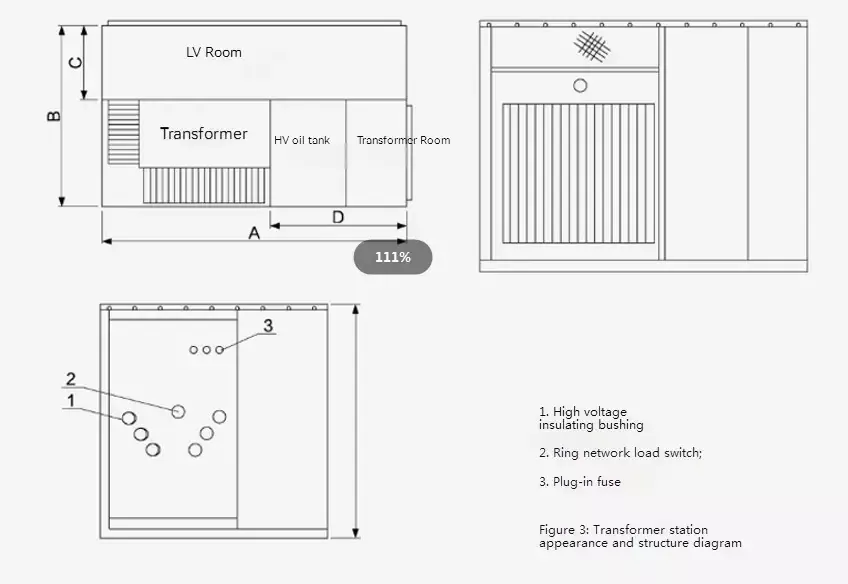

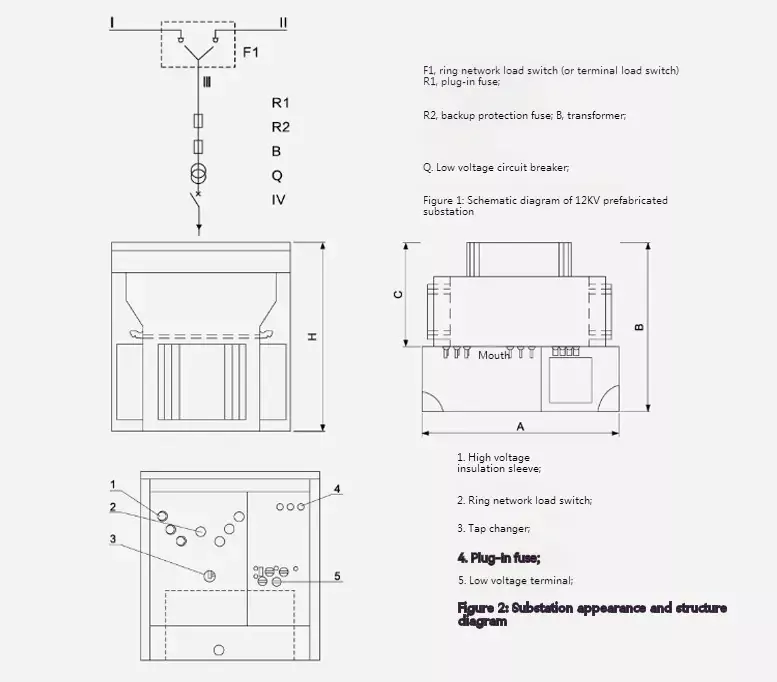

Ameerika eelinstallitud kastitüüpi alajaama kuju ja struktuur on näidatud allpool. Paak on jagatud ülemiseks kõrgsurvepaagiks ja alumiseks trafopaagiks. Need kaks osa on ainult elektriliselt ühendatud ja õli ei ringle. Nende hulgas on "I" ja "I" liinid ringvõrgu toiteallikateks, "ll" haru on trafo haru ja "V" on madalpinge väljund.

Alajaama saab kasutada ringvõrgu toitesüsteemi ja terminali toitesüsteemi jaoks. Liini ja "l III" haru toitelülitit lülitab ringvõrgu koormuslüliti. Samal ajal on trafo kõrgepinge pool varustatud kaitsmega sissetulevas otsas, mis kaitseb haruahelat ja väldib lühistõrkeid, ülekoormust ja ülepingeseadmeid. trafo madalpinge ots väljastatakse pärast ampermeetri ja madalpinge kaitselüliti läbimist.

Mõõdud ja kaal

2. Trafo

Ameerika eelinstallitud kastitüüpi alajaamade jaoks kasutame uusi S9 ja S11 seeria kolmefaasilisi õlitrafosid, millel on väikesed tühikäigukadud, madal temperatuuri tõus, madal müratase ja madal kõrgus. Nii tühi- kui ka koormuskaod on väiksemad kui algse S9 trafo omad.

Trafol on õhusaaste ja niiskuse tõhusaks isoleerimiseks täielikult suletud struktuur. Õlipaagi ülaossa on jäetud 40-90mm õhkpadi, mis koos õlipaagi kesta gofreeritud struktuuriga mängib rolli jahutamisel ja siserõhu vähendamisel.

Mõõdud ja kaal
