BS fotogalvaanilise kasti tüüpi trafo

Fotogalvaaniliste elementide toodetud elekter on madalpinge alalisvool. Pärast kogumist ja ümberpööramist kolmefaasiliseks madalpingeliseks vahelduvvooluks tõstetakse BS fotogalvaanilise kasti tüüpi trafo 10 kV, 20 kV või 35 kV spetsiaalse fotogalvaanilise kokkupandava alajaama abil ja ühendatakse võrguga. Fotogalvaanilistel astmeliselt kokkupandavatel alajaamadel on tavaliselt mitu madalpinge sisendliini, mille madalpinge poolel on eraldi trafo. Valmistrafo on varustatud intelligentse juhtimissüsteemiga, mis laadib tsentraliseeritud jälgimiseks üles iga komponendi tööoleku kesksesse juhtimisruumi.

Tuuleturbiinide 690 V väljundpinge muundamiseks 10 kV või 35 kV võrku ühendamiseks kasutatakse spetsiaalseid tuuleenergia tootmiseks mõeldud kokkupandavaid alajaamu. Tavaliselt kasutatakse generaatorikomplekti koos astmelise kokkupandava alajaamaga ja seal on ainult üks madalpinge sissetulev liin.

BS fotogalvaanilise kasti tüüpi trafo ja tuuleenergiaspetsiifilised kokkupandavad alajaamad kasutavad tavaliselt trafo koostestruktuuri, et vähendada suurust ja jalajälge, hõlbustades transporti ja paigaldamist. Võrreldes kokkupandavate astmeliste alajaamadega on need kergemad ja tänu täiendava trafo jahutussüsteemi vajaduse äralangemisele pakuvad suuremat muundamise efektiivsust.

Kokkupandavate astmeliste alajaamade kasutamisel saab seespidiselt paigaldada nii õli- kui ka kuivtrafosid.

Tehnilised parameetrid

Fotogalvaanilise elektritootmise erikarpalajaama ja tuuleenergia tootmise erikarpalajaama paigaldusviis määratakse vastavalt raamatukogu projektis valitud konstruktsioonivormile. Paigaldatakse erivundament ning tehakse vajalikud maandus- ja kinnitusmeetmed. Tutvuge kokkupandavate karpalajaamade ja kombineeritud trafode põhiliste tootmis- ja paigaldusmeetoditega.

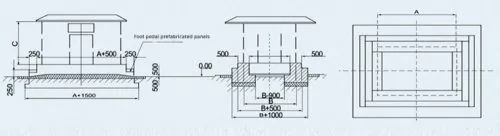

Paigaldamise alusskeem

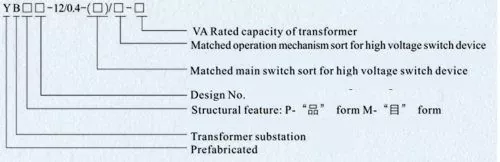

Mudel ja tähendus

Toote omadused

1. BS Photovoltaic Box-Type Transformer kest võtab vastu kõrgtehnoloogilise disaini, sellel on mitmesugused usaldusväärsed jõudlustagatised, vastupidavad, soojusisolatsioonid, ventilatsioon, korrosioonikindlus, tolmu vältimine, veekindel, väikeloomade vältimine, ilus välimus. Korpuse materjalideks saab valida alumiiniumisulamist plaati, terasplaati, komposiitplaati, roostevabast terasest plaati ja mittemetallist materjale.

2. XGN15, HXGN17 või KNYN 28A saab valida sissetuleva liinina, kõrgepinge mõõtmiseks ja kõrgepinge väljundliiniks kõrgepinge jaotusseadmete jaoks. Kõrgepinge poole saab korraldada mitmesugustes toiteallika režiimides, sealhulgas ringvõrgu toiteallikas, terminali toiteallikas, topelttoiteallikas jne, ja neid saab paigaldada kõrgepinge elementide vahel kõrgepinge mõõtmiseks. Pealülitil on soovitatav kasutada koormuslülitit või vaakumkaitselülitit, kompaktne ja mõistlik struktuur ning sellel on hea väärkasutusvastane toime.

3. GGD, GCS või MNS saab valida madalpinge jaotusseadmeteks, reaktiivvõimsuse kompenseerimiseks ja madalpinge väljuvateks liinideks. Madalpinge pool võtab vastu paneeli / kapi struktuuri, mis vastab toitejaotuse, valgustuse võimsusjaotuse, reaktiivvõimsuse kompenseerimise, elektrienergia mõõtmise jne funktsioonidele. Pealüliti on tavaline koormuslüliti või intelligentne kaitselüliti, mida on paindlik paigaldada ja lihtne kasutada.

4. Trafo võib olla täielikult suletud õlitrafo või kuivtrafo. Õlitrafode jaoks on soovitatavad mudelid S9, S11, S13 või SH15, kuivtrafode puhul aga mudelid SCB11, SCB12, SCB14 või SCBH15. Saab vabalt konfigureerida vastavalt klientide tegelikele vajadustele, valik on paindlikum.

5. Karbi ülemine kate võtab vastu kahekihilise konstruktsiooni ja keskmine kiht on täidetud vahtplastiga, nii et soojusisolatsiooniefekt on hea. Traforuum on varustatud kondensatsioonivastase ja automaatse temperatuuri reguleerimise seireseadmetega, kütte- ja jahutusseadmetega. Tolmukindel seade on paigutatud luugile vastavasse asendisse väljaspool ukseplaati ja külgplaati.

Töökeskkond

1.  Kõrgus ei tohi ületada 1000 m;

2.  Ümbritsev temperatuur: -25 °C ~ + 40 °C;

3. Suhteline õhuniiskus: päeva keskmine väärtus ei tohi olla suurem kui 95% ja kuu keskmine väärtus ei tohi olla suurem kui 90%;

4.  Paigalduskoht: koht, kus ei esine tulekahju, plahvatusohtu, elektrit juhtivat tolmu, keemilist söövitavat gaasi ega tugevat vibratsiooni.

Kui ülaltoodud tingimused on ületatud, saab kasutaja meie ettevõttega läbi rääkida.
