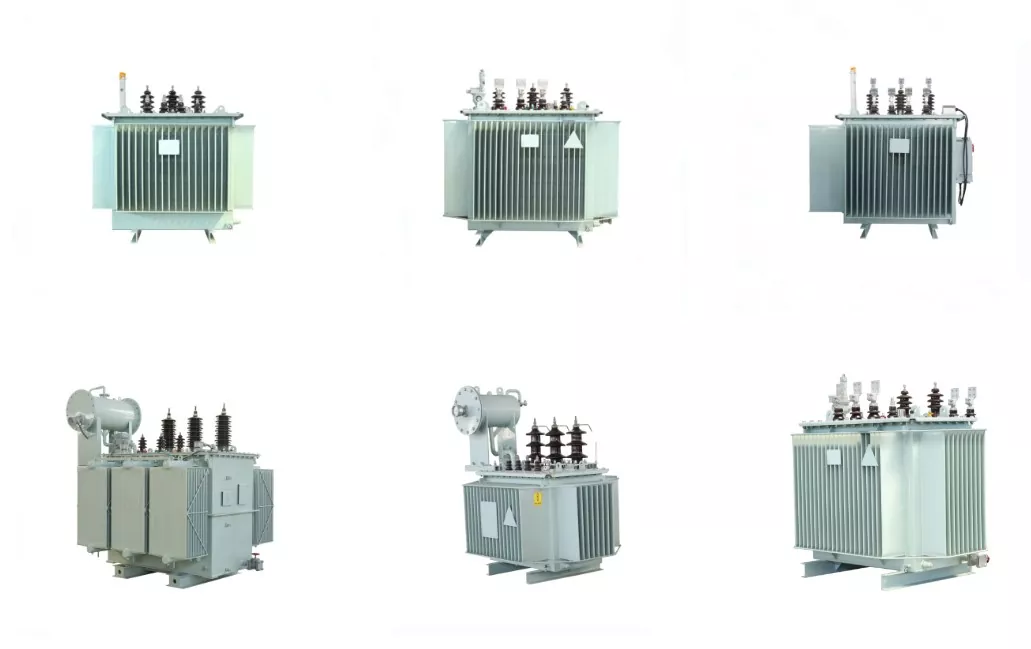

Õliga sukeldatud jaotusjõutrafo

Õliga sukeldatud jaotusjõutrafo südamik on valmistatud imporditud kvaliteetsete külmvaltsitud räniteraslehtede lamineerimise teel, mis vähendab oluliselt tühi- ja tühivooluvoolu. Südamik peab kindlasti tagama kompaktsuse ja minimeerima müra. Kõrge- ja madalpinge mähised on valmistatud hapnikuvabast vasest. Madalpinge mähised 500 KVA ja alla selle kasutavad kahekihilist silindrilist struktuuri, samas kui 630 KVA ja suuremate võimsustega mähised kasutavad topelt- või neljaheeliksistruktuuri või vaskfooliummähist. Kõrgepingemähised kasutavad mitmekihilist silindrilist struktuuri.

Trafo kasutab Dyn11 ühendusrühma, et minimeerida harmoonilisi mõjusid elektrivõrgule ja parandada toiteallika kvaliteeti. Selle täielikult suletud konstruktsioon pikendab kasutusiga, välistab vajaduse südamiku eemaldamise järele ega vaja hooldust. Pärast tavalist transporti ei vaja see seeria trafo südamiku kontrolli. Vastavad komponendid saab paigaldada otse, millele järgneb vastuvõtutestimine. Möödumisel on see töövalmis.

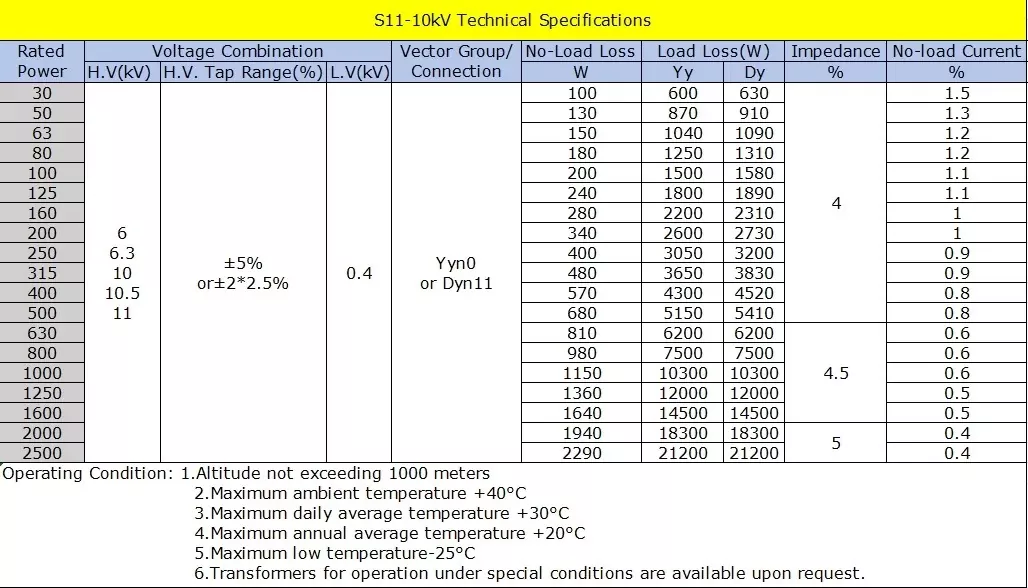

Spetsifikatsioon

Standardid ja sertifikaadid

Disain ja testimine: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Kaotuse hindamine: IEC 60076-20;

Ohutus: IEC 61936, DL/T 572;

Keskkond: ISO 14001, CE, EAC, UkrSEPRO Ukraina ekspordi jaoks

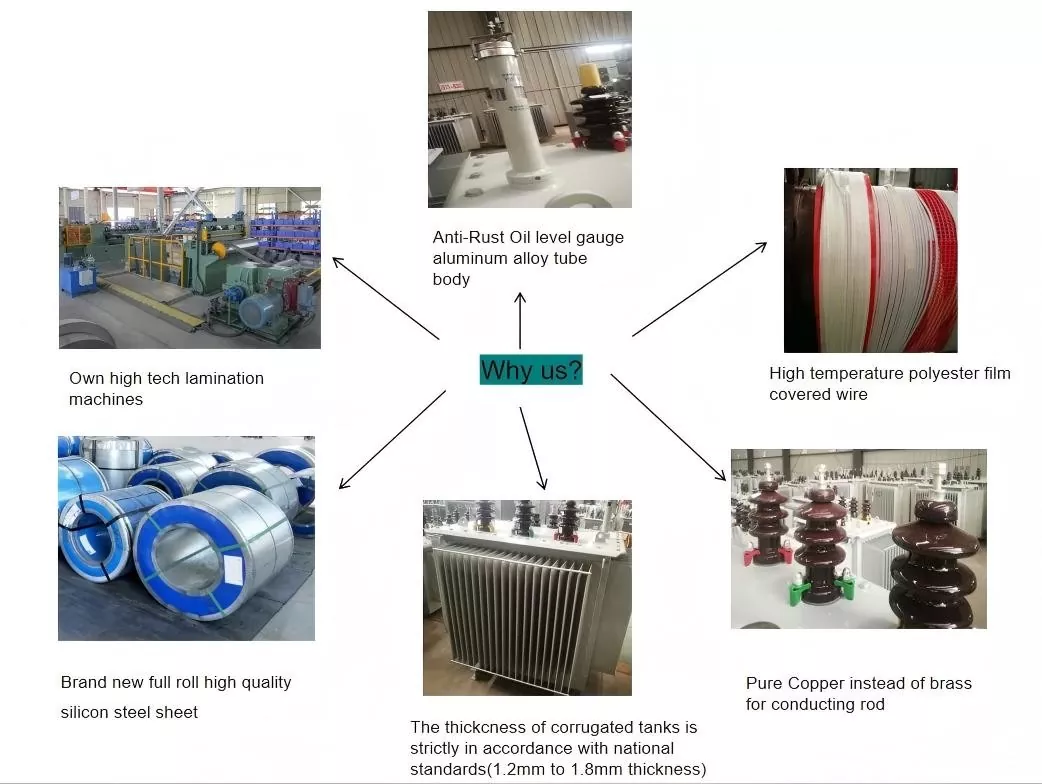

Miks valida meid?

- Meie õliga sukeldatud jaotusjõutrafo on väga tõhus ja väikese kaoga, vähendades energiatarbimist ja tegevuskulusid.

- Trafo korpus on uut tüüpi isolatsioonikonstruktsioon, mille lühisetaluvust on parandatud originaalist.

- Rauasüdamik on kõrge kvaliteediga külmvaltsitud räniterasleht, kõrge läbilaskvusega. See koosneb kõrge/madalpinge mähistest, mis on hapnikuvabad vasktraadid ja millel on mitmekihiline silindriline struktuur.

- Kõik kinnitusdetailid on spetsiaalselt töödeldud, et vältida lahtitulekut.

- Õlipaagi gofreeritud konstruktsioonil, paagi kaanel ja kasti serval on kaks võimalust täiskeevitus- või poltühenduseks, mis võib pikendada trafoõli ja isolatsioonimaterjalide kasutusiga.

Töökeskkonna tingimused

1. paigalduskõrgus ei tohi ületada 1000 m üle merepinna (tavalistes tingimustes); erikeskkonnad nõuavad eraldi spetsifikatsioone.

2. Ümbritseva õhu temperatuur ei tohi ületada 40°C.

3. Minimaalne välistemperatuur: -25°C.

Kliendi soovil võidakse pakkuda trafosid, mis on võimelised töötama eritingimustel.
